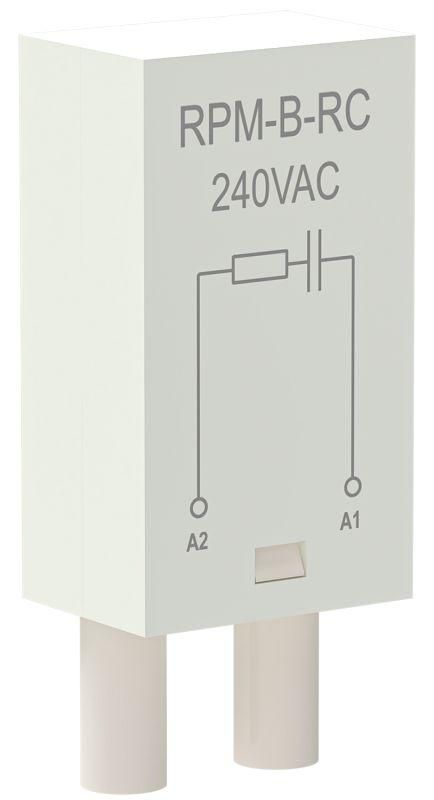

Модуль защиты для реле RC-цепь 240В AC | RPM-B-RC-AC240V ONI IEK

Модуль защиты для реле RC-цепь 240В переменного тока от ONI (IEK), артикул rpm-b-rc-ac240v, предназначен для гашения импульсов высокого напряжения, возникающих при выключении катушки реле, и обеспечивает надёжную работу цепей управления в системах автоматизации.

Назначение и область применения

Модуль защиты для реле RC-цепь 240В переменного тока защищает управляющие цепи от скачков напряжения, которые возникают при отключении катушки реле. Он предотвращает повреждение чувствительной электроники, таких как PLC, контроллеров или микросхем, и снижает помехи в сети. Применяется исключительно совместно с реле, имеющими розетку типа ORS-M. Подходит для установки в промышленном оборудовании: станках, конвейерах, системах вентиляции и других устройствах с коммутируемой нагрузкой постоянного или переменного тока.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Тип изделия: Модуль защиты RC-цепью
• Тип напряжения: Переменный ток (AC)
• Способ монтажа: Вставной - устанавливается в розетку реле типа ORS-M
• Количество контактов: Нет переключающих или нормально открытых контактов - функция только защитная
• Цвет корпуса: Серый

Совместимость и монтаж

Модуль защиты для реле rc-цепь 240В переменного тока совместим только с реле, оснащёнными специальной розеткой ORS-M. Его нельзя использовать с другими типами реле или в качестве самостоятельного элемента. Для установки достаточно вставить модуль в розетку до щелчка - никаких проводов или инструментов не требуется. Отключение выполняется аналогично: потянуть за корпус. Обязательно проверьте соответствие модели реле перед заменой - использование с некомпатибельным реле приведёт к отказу защиты.

Преимущества

• Устраняет электромагнитные импульсы, продлевая срок службы контактной группы реле и управляющей аппаратуры
• Не требует внешнего питания - работает автономно благодаря RC-цепочке внутри
• Легко заменяем - не нужна пайка или демонтаж платы
• Защита соответствует требованиям к EMC (электромагнитной совместимости) в промышленных условиях

Ограничения применения

• Работает только с переменным током 240 В - не для постоянного тока, 12/24/110 В
• Поддерживается только реле с розеткой ORS-M; другие формфакторы не поддерживаются
• Не является устройством контроля состояния - не даёт сигнала о сработавшем реле
• Не рассчитан на частые включения/выключения более 5000 раз в час - возможен перегрев и выход из строя

Примеры использования

• Защита входов ПЛК при управлении двигателями через промежуточные реле
• Стабилизация работы системы автоматического полива с многократным включением насосов
• Использование в панелях управления лифтами, конвейерами, компрессорами
• Аппараты с индуктивной нагрузкой, где есть риск пробоя оптронов или сбоев в работе микроконтроллеров

Практические советы

• Выбирая модуль защиты для реле rc-цепь 240В переменного тока, всегда сверьте модель реле - он подходит только к ORS-M
• Проверяйте наличие напряжения 240 В AC на катушке реле перед установкой - неверный уровень напряжения сделает защиту бесполезной
• При частых срабатываниях (более 10–15 раз в минуту) рекомендуется периодически проверять температуру модуля - нагрев выше 50 C указывает на перегрузку
• Не используйте этот модуль вместо фильтра или сетевого protector - он решает только задачу гашения ЭДС самоиндукции
• Запасной модуль rpm-b-rc-ac240v стоит хранить в сухом месте - даже при отсутствии активного режима, старение RC-элементов со временем снижает эффективность
