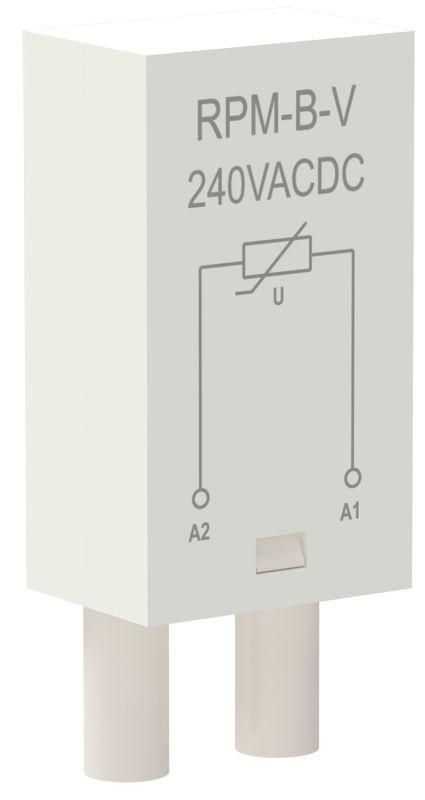

Модуль защиты для реле варистор 240В ACDC | RPM-B-V-ACDC240V ONI IEK

Модуль защиты для реле варистор 240В ACDC от ONI (IEK), артикул rpm-b-v-acdc240v, предназначен для гашения импульсных перенапряжений в цепях управления реле, предотвращая повреждение чувствительной электроники. Устанавливается прямо в розетку реле типа ORS-M.

Назначение и область применения

Модуль защиты для реле варистор 240В ACDC защищает управляющие цепи реле от высоковольтных скачков напряжения, возникающих при коммутации индуктивных нагрузок - например, катушек реле, контакторов или соленоидов. Он не управляет самим реле, а работает как фильтр помех. Подходит для систем автоматизации, промышленного оборудования, конвейеров, насосов и других устройств с частыми включениями/выключениями.

Технические характеристики

• Номинальное напряжение: 240 В - работает как в переменном (AC), так и в постоянном токе (DC)
• Тип компонента: варистор - элемент, который снижает напряжение при его превышении порогового значения
• Способ монтажа: вставной - вставляется в специальную розетку, не требует пайки или болтовых соединений
• Цвет: серый - соответствует цветовой стандартизации корпусов ONI
• Контакты: нет - модуль не имеет переключающих контактов, не заменяет реле

Совместимость и монтаж

Модуль защиты для реле варистор 240В ACDC совместим исключительно с реле серии ORS-M, которые имеют стандартную розетку для установки таких модулей. Монтаж выполняется просто: модуль вставляется в розетку до щелчка. Перед установкой убедитесь, что питание отключено. Не используйте с другими типами реле - физически и электрически он несовместим.

Преимущества

• Защита от импульсных перенапряжений продлевает срок службы катушки реле и контроллеров
• Установка без инструментов - достаточно вставить в розетку
• Работает как на переменном, так и на постоянном токе - универсальное решение
• Не требует обслуживания - полностью пассивный компонент

Ограничения применения

• Не предназначен для защиты силовых цепей - только для управляющих сигналов
• Не обеспечивает индикацию состояния реле - только защиту
• Не работает при напряжении выше 240 В - возможна пробойная потеря функционала
• Не подходит для реле без розетки ORS-M - требуется точное соответствие по форме и контактам

Примеры использования

• Установка на реле управления насосом в системе водоснабжения - предотвращает выход из строя платы ПЛК
• Использование на реле конвейера в пищевой промышленности - снижает количество отказов из-за помех
• Подключение к реле в системе вентиляции - защищает микроконтроллер от выбросов при отключении двигателя

Практические советы

• Выбирайте этот модуль только если ваше реле - именно модель ORS-M; проверьте маркировку на корпусе
• Если реле часто срабатывает (более 50 раз в час), наличие этого модуля обязательно - увеличивает надёжность системы
• Не заменяйте его обычным диодом - варистор эффективнее гасит высокочастотные импульсы
• При замене старого модуля - всегда выключайте питание, даже если реле не активно
