Модуль защиты для реле RC-цепь 6-24В AC | RPM-B-RC-AC6-24V ONI IEK

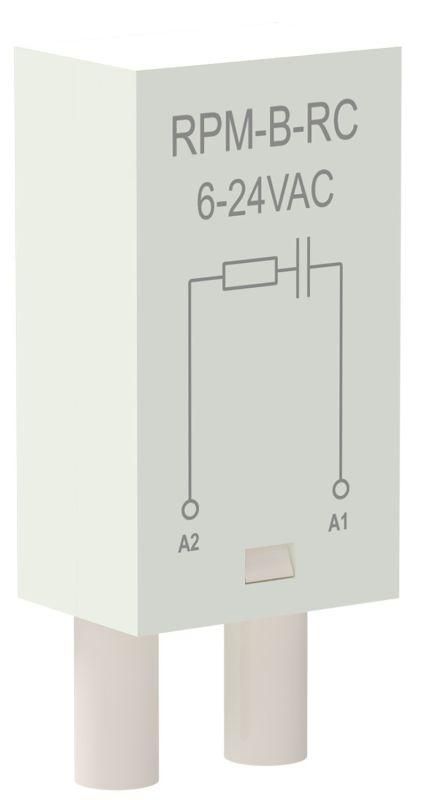

Модуль защиты для реле RC-цепь 6-24В AC от ONI (IEK) - это компактный вставной элемент, защищающий цепи управления реле от импульсных перенапряжений и обеспечивающий стабильную работу в сетях переменного тока 6–24 В. Артикул rpm-b-rc-ac6-24v совместим с розетками реле серии ORS-M.

Назначение и область применения

Модуль защиты для реле RC-цепь 6-24В AC предназначен для гашения высоковольтных импульсов, возникающих при отключении катушки реле. Без него такие скачки напряжения могут повредить управляющую электронику, вызвать помехи в работе соседних устройств или привести к раннему износу контактов. Применяется в системах автоматизации: управление двигателями, конвейерами, насосами, пневматикой и другими нагрузками с индуктивными катушками.

Технические характеристики

• Номинальное напряжение: 6–24 В переменного тока (AC)
• Тип изделия: Модуль защиты с RC-цепью (резистор + конденсатор)
• Способ монтажа: Вставной - устанавливается в розетку реле типа ORS-M
• Цвет корпуса: Серый
• Контакты: Отсутствуют - не имеет коммутирующих контактов, работает исключительно как фильтр

Совместимость и монтаж

Модуль rpm-b-rc-ac6-24v совместим только с розетками реле серии ORS-M. Он не заменяет само реле, а устанавливается поверх его базового корпуса. Для установки достаточно вынуть старый модуль (если есть) и вставить новый до щелчка. Подключение внешней проводки не требуется - все соединения внутри розетки. Не используйте с постоянным током (DC) - RC-цепь неэффективна в таких цепях.

Преимущества

• Уменьшает электромагнитные помехи, снижая риск сбоев в контроллерах и PLC
• Защищает контакты реле от эрозии, продлевая срок службы
• Не требует внешнего питания и дополнительных проводов
• Изготовлен в прочном сером корпусе, устойчивом к механическим воздействиям

Ограничения применения

• Работает только с переменным током (AC) - не подходит для DC-реле
• Поддерживает только напряжение 6–24 В; при превышении возможен выход из строя
• Не обеспечивает индикацию состояния - не светится и не сигнализирует о срабатывании
• Совместим только с розетками ORS-M - не подходит для других типов крепления

Примеры использования

• Установка на реле управления двигателем вентилятора в промышленном оборудовании
• Фильтрация импульсов на катушках реле в системах автономного освещения
• Защита управляющей платы ЧПУ от выбросов при отключении соленоидов

Практические советы

• Перед заменой проверьте, что питание на реле отключено - даже при малых напряжениях есть риск поражения током
• Если реле часто срабатывает (более 50 раз/час), рекомендуется использовать этот модуль обязательно - он предотвращает быстрый износ контактов
• При наличии нескольких реле в одном шкафу - убедитесь, что каждый из них имеет собственный модуль rpm-b-rc-ac6-24v
• Не пытайтесь адаптировать модуль под другие типы розеток - это нарушит герметичность и безопасность
