Модуль заземления MSD 25A/32A | MSD32EF1 SE APC

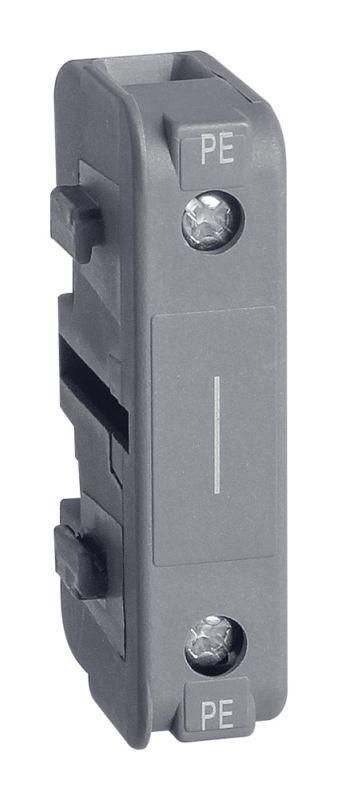

Модуль заземления MSD 25А/32А SE предназначен для безопасного заземления выключателей-разъединителей системы SystemePact с номинальными токами 25 А и 32 А. Артикул msd32ef1 обеспечивает надёжный контакт между корпусом аппарата и контуром заземления, устанавливается сбоку от основного устройства.

Назначение и область применения

Модуль заземления MSD 25А/32А SE используется для соединения металлического корпуса выключателя-разъединителя с системой заземления объекта. Это необходимо для защиты персонала от поражения электрическим током при повреждении изоляции внутри аппарата. Применяется исключительно совместно с выключателями-разъединителями серии SystemePact MSD, где предусмотрена боковая установочная площадка.

Технические характеристики

• Номинальный ток: до 32 А (совместим с моделями на 25 А и 32 А)
• Тип подключения: механический контакт через боковой фланец выключателя
• Материал контактов: медный сплав с покрытием против окисления
• Степень защиты IP: соответствует защите самого выключателя (не является самостоятельной конструкцией с IP-рейтингом)
• Условия работы: температура от –25C до +60C, в помещениях класса IP44 и выше

Совместимость и монтаж

Модуль MSD 25А/32А SE устанавливается **только** на выключатели-разъединители SystemePact MSD с номиналом 25 А или 32 А. Он не подходит для других серий, даже от того же производителя.

Монтаж выполняется следующим образом:

1. Выключатель-разъединитель установлен в щит или раму.
2. На боковую поверхность корпуса (со стороны клемм) накладывается модуль так, чтобы штыревые контакты вошли в специальные гнёзда.
3. Фиксируется одним болтом (прилагаемый крепёж есть в комплекте выключателя).
4. Заземляющий проводник (PE) подсоединяется к выводному зажиму модуля - обычно кабель сечением 4–10 мм2.

Не допускается использование модуля без предварительной установки выключателя. Модуль не имеет собственного корпуса - он работает как переходной элемент между аппаратом и заземляющим проводом.

Безопасность и стандарты

Работает в соответствии с требованиями IEC 60947-3 и ГОСТ Р 50030.3. Соответствие нормам безопасности достигается за счёт гарантированного низкоомного контакта с корпусом выключателя, что обеспечивает быстрое замыкание на землю при аварии. Напряжение изоляции - до 690 В переменного тока.

Преимущества

• Интегрированная система - не требует внешних решений типа клеммных колодок или перемычек.
• Автоматически активируется при установке выключателя - снижает риск забыть заземление.
• Защищён от случайного отключения - жесткая механическая связь с корпусом.
• Экономит место в щите - не занимает лишнего места, как отдельные заземляющие планки.

Ограничения применения

• Поддерживается только для Series SystemePact MSD - не совместим с другими типами выключателей, в том числе SystemePact MCB или MCCB.
• Не применяется в условиях постоянного воздействия воды, химических паров или агрессивной среды - зависит от степени защиты самого выключателя.
• Не предназначено для заземления цепей управления - только для силового корпуса.
• Не рекомендовано использовать в качестве единственной точки заземления в сложных сетях - требуется проверка целостности всей заземляющей цепи.

Примеры использования

• Щитовые распределительные пункты на заводах с автоматическими линиями.
• Конвейеры, насосные станции, воздушные компрессоры - там, где используются выключатели-разъединители SystemePact MSD.
• Объекты ЖКХ, коммерческие здания - когда нужна стандартизированная и надёжная схема заземления.

Практические советы

• Перед монтажом убедитесь, что выключатель-разъединитель именно модели MSD с номиналом 25 А или 32 А - другие версии не имеют подходящих посадочных мест.
• Проверьте плотность контакта после установки: легкое покачивание модуля указывает на плохой контакт - переустановите.
• При использовании многожильного провода - используйте наконечники, чтобы избежать ослабления соединения.
• Не затягивайте зажим слишком сильно - можно повредить пластиковую часть корпуса модуля.
• При обслуживании всегда отключайте питание и проверяйте наличие напряжения перед работой - модуль не гарантирует отключение питания!
