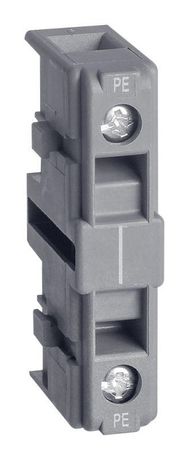

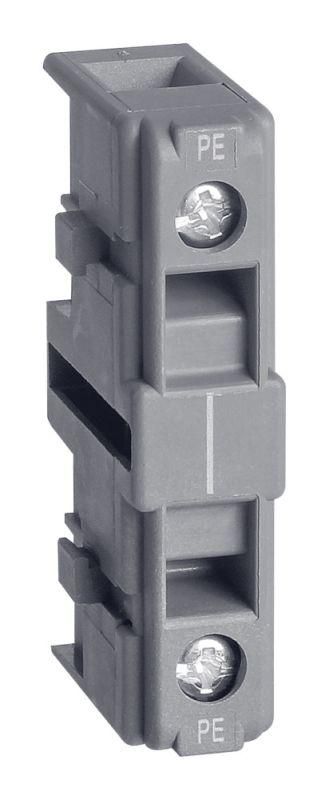

Модуль заземления MSD 40A/63A SE 63 А, AC-15, 230 В Systeme Electric MSD63EF2

Модуль заземления MSD 40А/63А SE предназначен для безопасного заземления выключателей-разъединителей SystemePact MSD с номинальным током 40 и 63 А. Этот модуль устанавливается сбоку от основного устройства и обеспечивает надёжное соединение с контуром заземления. Артикул msd63ef2 соответствует модели на 63 А, совместимой с сериями SystemePact MCP.

Назначение и область применения

Модуль заземления MSD 40А/63А SE используется для создания электрического контакта между корпусом выключателя-разъединителя и системой заземления. Это необходимо для защиты персонала от поражения током при повреждении изоляции или возникновении утечки тока. Применяется исключительно с выключателями-разъединителями SystemePact MSD номиналом 40 А и 63 А. Подходит для установки в распределительных щитах промышленных объектов, на станках, конвейерах и других участках с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 40 А / 63 А (соответствует типу установленного выключателя)
• Тип подключения: боковое крепление к выключателю-разъединителю
• Материал контактной части: медная сплавовая фольга с покрытием
• Изоляция: термостойкий пластик, класс горючести UL94 V-0
• Рабочая температура: от -25 C до +60 C
• Степень защиты IP20 (защита от доступа пальцев, но не от пыли и воды)

Совместимость и монтаж

Модуль заземления MSD 40А/63А SE совместим только с выключателями-разъединителями SystemePact MSD. Он не подходит для других серий, даже если они имеют аналогичный номинал тока. Монтаж выполняется сбоку от выключателя - модуль защёлкивается на специальные направляющие, после чего закрепляется винтом. Для подключения заземляющего провода предусмотрен болтовой зажим сечением до 16 мм2. Перед установкой убедитесь, что выключатель полностью отключен и отсоединен от сети.

Безопасность и стандарты

Модуль соответствует требованиям IEC 60947-3 для аппаратов коммутационных и IEC 60204-1 для электрооборудования машин. Произведён в соответствии с экологическими нормами RoHS. Отсутствие открытых токоведущих частей снижает риск случайного прикосновения во время обслуживания.

Преимущества

• Упрощает выполнение требований ПУЭ по заземлению оборудования
• Не требует внешних клемм или дополнительных проводов - соединение осуществляется напрямую через корпус выключателя
• Фиксируется механически, не выпадает при вибрации
• Закрытый дизайн предотвращает окисление контактов

Ограничения применения

• Не применяется с выключателями других серий, кроме SystemePact MSD
• Не предназначена для работы в условиях повышенной запылённости или влаги - степень защиты IP20 не допускает воздействия воды или пыли
• Не подходит для цепей переменного тока выше 690 В
• Не заменяет основную систему заземления здания - является лишь дополнительным элементом внутри аппарата

Примеры использования

• Заземление выключателя-разъединителя на станке ЧПУ в металлообработке
• Подключение к шкафу управления конвейерной линии на пищевом производстве
• Обеспечение безопасности в распределительном щите цеха с частотными преобразователями

Практические советы

• Выбирайте модуль msd63ef2 только для выключателей на 63 А; для 40 А используйте другую версию (если есть в наличии)
• Перед монтажом проверьте целостность заземляющего провода - он должен иметь минимальное сечение 10 мм2 и быть без повреждений
• После установки протестируйте контакт мультиметром: сопротивление между корпусом выключателя и заземляющим проводом должно быть менее 0,1 Ом
• Не затягивайте болты зажима слишком сильно - это может деформировать контактную планку
• При замене выключателя всегда проверяйте, сохранился ли контакт с модулем заземления - он не всегда виден при сборке
