Модуль заземления MSD 80A/100A SE 100 А, AC-15, 230 В Systeme Electric MSD100EF3

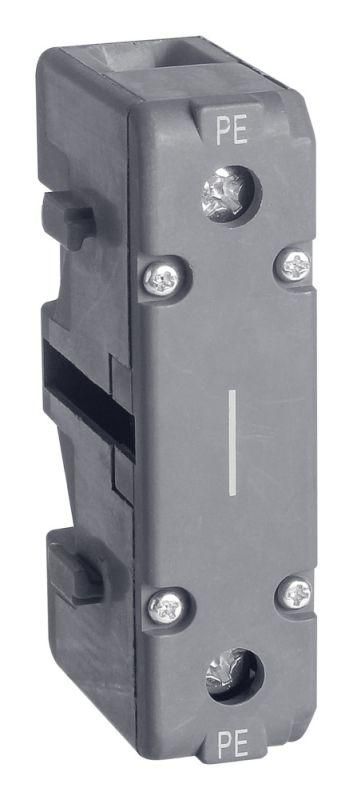

Модуль заземления MSD 80А/100А SE предназначен для безопасного заземления выключателей-разъединителей системы SystemePact с номинальным током 80 или 100 А. Этот модуль устанавливается сбоку от аппарата и обеспечивает надёжное соединение с контуром заземления, повышая безопасность обслуживания и ремонтных работ. Артикул msd100ef3 соответствует модели на 100 А.

Назначение и область применения

Модуль заземления MSD 80А/100А SE используется исключительно совместно с выключателями-разъединителями серии SystemePact MCP. Его задача - обеспечить механическую и электрическую связь между корпусом выключателя и системой заземления объекта. Это необходимо для защиты персонала при проведении техобслуживания, ремонта или проверки оборудования. Применяется в распределительных щитах промышленных установок, на станках, конвейерах и других устройствах, где требуется физическое отключение питания и гарантированное отсутствие напряжения после отключения.

Технические характеристики

• Номинальный ток: 80 А или 100 А (соответственно версии модуля)
• Тип установки: боковая, на корпусе выключателя-разъединителя
• Совместимость: только с выключателями-разъединителями SystemePact MSD
• Материал контактов: медные элементы с антикоррозийным покрытием
• Степень защиты: не указана - зависит от установленного выключателя

Совместимость и монтаж

Модуль MSD 80А/100А SE не является самостоятельным устройством - он монтируется только на специально подготовленную сторону выключателя-разъединителя SystemePact MSD. Монтаж выполняется при помощи болтовых соединений, предусмотренных конструкцией корпуса. Перед установкой необходимо убедиться, что выключатель имеет соответствующий фланец для крепления модуля. Подключение заземляющего провода осуществляется к выводному болту модуля. Диаметр заземляющего провода должен соответствовать требованиям нормативов (обычно 16–25 мм2 для тока 100 А).

Безопасность и стандарты

Модуль соответствует принципам безопасности IEC 60947-3 для аппаратов коммутационных. Обеспечивает функциональное заземление в соответствии с ГОСТ Р 50030.3 и ПУЭ. Напряжение изоляции рассчитано на работу в сетях до 1000 В переменного тока. Сам по себе модуль не создаёт защиту от поражения током - он лишь реализует требование ПУЭ о наличии надёжной связи корпуса с заземляющим проводником.

Преимущества

• Интегрированная конструкция - не требует внешних решений для заземления
• Обеспечивает быстрый доступ к точке заземления при работе с выключателем
• Не влияет на габариты основного аппарата благодаря компактной боковой установке
• Выполнена из материалов, устойчивых к окислению и механическому износу

Ограничения применения

• Не применяется с другими сериями выключателей - даже аналогичными по току
• Не предназначен для работы в условиях постоянного воздействия воды или химически активных сред - требует защиты корпуса выключателя
• Не заменяет основной контур заземления объекта - служит только вторичной точкой подключения
• Не работает автономно - требует наличия исправного выключателя SystemePact MSD

Примеры использования

• Заземление выключателя на центре управления двигателем (ЦУМ) на заводе
• Подключение к шине заземления в распределительном щите станции автоматизации
• Обеспечение безопасности при плановом отключении линии перед техобслуживанием

Практические советы

• Перед установкой проверьте, чтобы выключатель был полностью отключен и обесточен
• Используйте только рекомендованную площадь сечения заземляющего провода - недостаточный размер снижает эффективность защиты
• При многократных демонтажах следите за состоянием контактных поверхностей - окисление увеличивает переходное сопротивление
• Для модулей на 100 А (например, msd100ef3) обязательно используйте заземляющий провод не менее 25 мм2
• Не устанавливайте модуль на выключатели, которые уже имеют встроенное заземление - это может вызвать двойное заземление и нарушить схему
