Модуль заземления MSD 125A SE 125 А, AC-15, 230 В Systeme Electric MSD125EF7

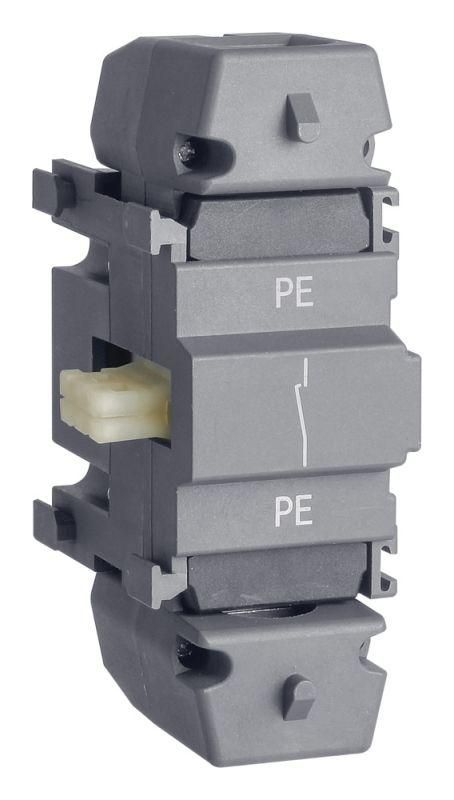

Модуль заземления MSD 125A SE предназначен для безопасного заземления выключателей-разъединителей SystemePact MSD с номинальным током 125 А. Этот модуль устанавливается сбоку от основного устройства и обеспечивает надёжную связь с контуром заземления. Артикул msd125ef7 соответствует модели из серии SystemePact MCP – Пускорег. Оптимум, выпускаемой компанией Systeme Electric.

Назначение и область применения

Модуль заземления MSD 125A SE используется для создания электрического соединения между корпусом выключателя-разъединителя и системой заземления. Это необходимо для защиты персонала от поражения электрическим током при повреждении изоляции или аварийном появлении напряжения на металлических частях оборудования. Применяется исключительно совместно с выключателями-разъединителями Series SystemePact MSD номиналом 125 А. Подходит для установки в распределительных щитах промышленных объектов, на участках с высокими требованиями к безопасности - например, на станциях управления, в цехах с автоматизированным оборудованием.

Технические характеристики

• Номинальный ток: 125 А
• Тип подключения: боковое крепление к выключателю-разъединителю
• Совместимость: только с выключателями-разъединителями SystemePact MSD
• Производитель: Systeme Electric (SE)
• Артикул: msd125ef7

Совместимость и монтаж

Модуль MSD 125A SE устанавливается **только** на выключатели-разъединители SystemePact MSD с номиналом 125 А. Он фиксируется сбоку от основного аппарата через специальные крепёжные элементы, предусмотренные конструкцией выключателя. Монтаж возможен только после отключения питания и проверки отсутствия напряжения. Кабель заземления подсоединяется к выводному болтовому контакту модуля - момент затяжки следует соблюдать согласно рекомендациям производителя. Недопустимо использовать этот модуль с другими сериями или типами аппаратов, даже если они имеют аналогичный номинальный ток.

Преимущества

• Интегрированная конструкция - не требует внешних решений для заземления, снижает риск некорректной сборки
• Обеспечивает гарантированное электрическое соединение с корпусом выключателя
• Уменьшает количество проводов и точек подключения в шкафу за счёт компактного исполнения
• Разработан специально для системы SystemePact - гарантирует соответствие всем нормам безопасности и долговечность

Ограничения применения

• Не для выключателей других серий, даже с тем же номиналом тока
• Не предназначена для работы в условиях постоянного воздействия открытых осадков или прямого попадания воды - не имеет степени защиты IP
• Запрещено применять в качестве самостоятельного заземляющего устройства - работает только в составе целостной системы с правильно выполненным контуром заземления
• Не рассчитана на использование вне пределов рабочих температур, указанных для выключателей SystemePact MSD

Примеры использования

• Заземление выключателя-разъединителя в силовом щите станка с ЧПУ
• Подключение к заземляющему проводнику в распределительном пункте на пищевом производстве
• Функциональное завершение сборки шкафа управления конвейера с использованием серии SystemePact MCP

Практические советы

• Перед установкой убедитесь, что вы используете именно модель MSD 125A SE - другие варианты заземления не подходят механически и ически
• Проверьте наличие свободного места рядом с выключателем - модуль занимает боковую поверхность, и его нельзя смонтировать в плотно заполненных шкафах
• Используйте медный заземляющий проводник с минимальным сечением 16 мм2 - этого достаточно для тока 125 А и соответствует требованиям ПУЭ
• После монтажа проведите контрольное замер сопротивления заземления - допустимый показатель не более 4 Ом для промышленных объектов
• Артикул msd125ef7 всегда указывается в документации на оборудование - сверьте его перед заказом
