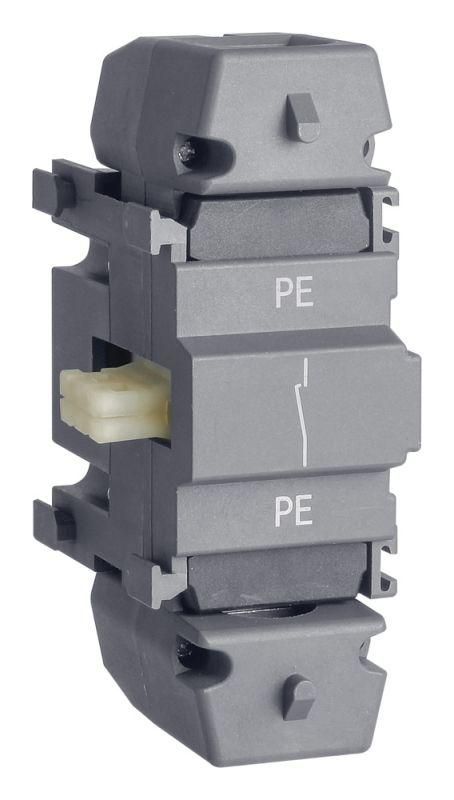

Модуль заземления MSD 175A SE 175 А, AC-15, 230 В Systeme Electric MSD175EF7

Модуль заземления MSD 175A SE предназначен для безопасного заземления выключателей-разъединителей SystemePact с номинальным током 175 А. Этот модуль устанавливается сбоку от аппарата и обеспечивает надёжный контакт между корпусом оборудования и системой заземления. Артикул msd175ef7 соответствует модели из серии SystemePact MCP – Пускорег. Оптимум, выпускаемой брендом Systeme Electric.

Назначение и область применения

Модуль заземления MSD 175A SE используется исключительно совместно с выключателями-разъединителями SystemePact MSD на ток 175 А. Его задача - соединить металлический корпус устройства с контуром заземления, чтобы предотвратить поражение электрическим током при повреждении изоляции. Применяется в распределительных щитах промышленных объектов, на участках с высокими требованиями к безопасности: цеховые линии, насосные станции, системы автоматизации.

Технические характеристики

• Номинальный ток: 175 А - соответствие классу защиты аппаратов Series MSD
• Тип установки: боковая, фиксируется напрямую на корпусе выключателя-разъединителя
• Подключение: через шины или болтовые контакты внутри комплекта SystemePact
• Рабочее напряжение: до 1000 В переменного тока (AC) / 1500 В постоянного тока (DC) - согласовано с параметрами основного аппарата
• Степень защиты IP: зависит от установленного выключателя; модуль сам по себе не имеет отдельной степени защиты

Совместимость и монтаж

Модуль MSD 175A SE совместим только с выключателями-разъединителями SystemePact MSD номиналом 175 А. Он не подходит для других серий, даже если они имеют аналогичный ток. Монтаж выполняется после установки самого выключателя: модуль крепится сбоку на специальные направляющие, затем соединяется внутренней шиной с массовым выводом аппарата. Для завершения заземления требуется внешнее проводящее соединение от модуля к главному заземляющему проводнику.

Безопасность и стандарты

Произведён в соответствии с нормами IEC 60947-3 и EN 60947-3 для коммутационных устройств низковольтного исполнения. Соответствует требованиям ГОСТ Р 50030.3–2018. Обеспечивает функциональную безопасность за счёт гарантированного электрического контакта между корпусом и заземлением, что снижает риск возникновения потенциала на открытых частях оборудования.

Преимущества

• Интегрированная система - не требует самостоятельного проектирования заземляющего пути
• Фиксированная позиция монтажа минимизирует вероятность некорректного подключения
• Обеспечивает единый уровень заземления для всей группы аппаратов одной серии
• Не увеличивает габариты щита - компактное расположение сбоку позволяет экономить место

Ограничения применения

• Не применяется вне пары с выключателем-разъединителем SystemePact MSD 175 A - другие типы не поддерживают механическое и электрическое взаимодействие
• Не предназначена для заземления нагрузочных элементов, таких как двигатели или преобразователи - только для корпуса выключателя
• Не работает автономно: требует наличия внешнего заземляющего провода, подводимого к точке выхода модуля
• Запрещено использовать в условиях повышенной вибрации без дополнительной фиксации внешних проводов

Примеры использования

• Установка в силовой ящик на производстве для заземления выключателя, контролирующего работу конвейера
• Применение в распределительном пункте на пищевом предприятии, где обязательна защита от пробоя изоляции
• Использование в системах управления технологическими процессами, где необходимо соблюдение требований PUE и ГОСТ Р 50571

Практические советы

• Перед монтажом проверьте, что выключатель-разъединитель действительно является моделью MSD 175 A - отличия в номерах серии недопустимы
• При подключении внешнего заземляющего провода используйте медный многожильный провод сечением не менее 16 мм2
• Не перетягивайте болты крепления модуля - это может деформировать контактные поверхности и нарушить проводимость
• Проверяйте целостность заземляющей связи после сборки щита: замерьте сопротивление между корпусом и заземляющим контуром - допустимо ≤ 0,1 Ом
• Артикул msd175ef7 всегда указывается в документации на оборудование - сверяйтесь с ним при заказе запчастей
