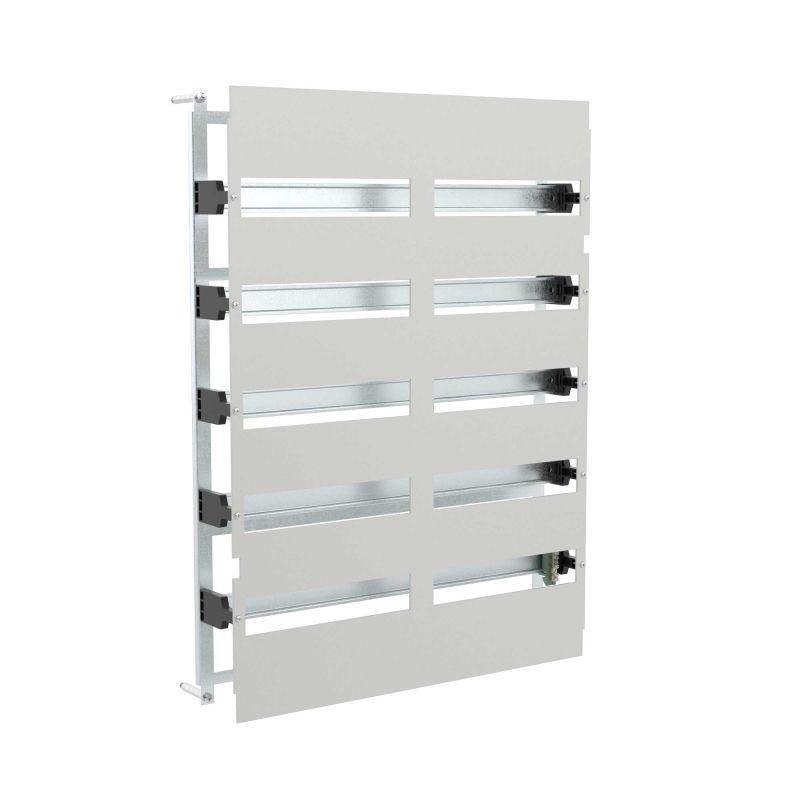

Модульная рама для шкафа CN50863, В=800 мм, Ш=600 140 модулей | CN5TM86 DKC ДКС

Модульная рама для шкафа CN50863 от бренда DKC - это основной элемент сборки распределительного щита, рассчитанный на установку до 140 модулей стандарта DKC. Подходит для промышленных и коммерческих объектов, где требуется компактная и надёжная организация автоматических устройств.

Назначение и область применения

Рама CN50863 предназначена для фиксации и организации модульных аппаратов - автоматических выключателей, УЗО, реле, контакторов и других устройств в электрощитах. Её используют там, где необходимо разместить большое количество модулей в ограниченном пространстве: на производствах, в системах управления зданиями, на транспорте, в насосных станциях и АЭС. Высота 800 мм и ширина 600 мм обеспечивают оптимальную плотность компоновки без перегрузки корпуса.

Технические характеристики

• Высота: 800 мм
• Ширина: 600 мм
• Количество модулей: 140 (стандарт DIN 35 мм)
• Наличие клеммы N-PE: Да - обеспечивает единый контакт нулевого провода и защитного заземления внутри рамы
• Тип покрытия: С вырезом - позволяет устанавливать устройства с кнопками, индикацией или ручками, которые выходят за пределы лицевой панели
• Серия: Conchiglia - линейка от DKC, ориентированная на прочность, точность изготовления и совместимость с модулями собственного производства

Совместимость и монтаж

Рама CN50863 совместима со всеми модулями стандарта DIN 35 мм, особенно с продукцией DKC. Крепление осуществляется через стандартные направляющие, установленные на внутренних планках. Для монтажа необходимы: шурупы M4 (не входят в комплект), уровень и инструмент для фиксации кабельных вводов. Установка возможна как в металлический, так и в пластиковый шкаф. Обязательно проверьте посадочные отверстия - они соответствуют габаритам 800×600 мм, что исключает деформацию при затяжке.

Безопасность и стандарты

Изготовлена из стали с антикоррозийным покрытием. Соответствует требованиям IEC 61439 для распределительных щитов. Наличие клеммы N-PE снижает риск потенциального различия напряжений между нулём и землёй, повышая безопасность обслуживания. Конструкция не содержит острых кромок, что соответствует нормам OSHA и ГОСТ Р МЭК 60204-1.

Преимущества

• Увеличенная вместимость - 140 модулей позволяют объединить сложные системы в одном щите без дублирования оборудования
• Вырезы в покрытии сохраняют доступ к функциональным элементам модулей - кнопкам, индикаторам, регуляторам
• Встроенная клемма N-PE экономит место и время при подключении, исключает лишние перемычки
• Стандартизированные размеры гарантируют совместимость с другими изделиями серии Conchiglia

Ограничения применения

• Не предназначен для установки вне помещений - не имеет защиты IP
• Не рекомендуется использовать в средах с постоянными механическими воздействиями (вибрация выше 1g) без дополнительной амортизации
• Максимальная нагрузка на раму - 140 модулей; превышение может вызвать прогиб и нарушение контактов
• Подходит только для модулей шириной 17,5–18 мм (DIN 35); несовместима с крупногабаритными устройствами типа силовых ящиков

Примеры использования

• Щит управления конвейерной линией на пищевом заводе - 140 модулей: автоматы, термореле, таймеры, интерфейсы
• Распределительный щит офисного центра - УЗО, автоматические выключатели, контроллеры освещения
• Аварийный щит в метро - резервные цепи, сигнализация, реле контроля напряжения

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - рама CN50863 требует минимум 250 мм свободного пространства назад
• Используйте кабельные каналы и хомутики - плотная укладка проводов может препятствовать открыванию дверцы
• При использовании с клеммой N-PE обязательно выполните её подключение к контуру заземления перед запуском
• Для удобства обслуживания группируйте модули по функциям: питание, управление, защита - это ускоряет поиск неисправностей
• CN50863 - идеальный выбор, когда нужна максимальная плотность без увеличения габаритов шкафа. Не заменяйте её более маленькими рамами - потеряете 30–40% места
