Модульная рама для шкафа CN50659, В=600 мм, Ш=500 92 модулей | CN5TM65 DKC ДКС

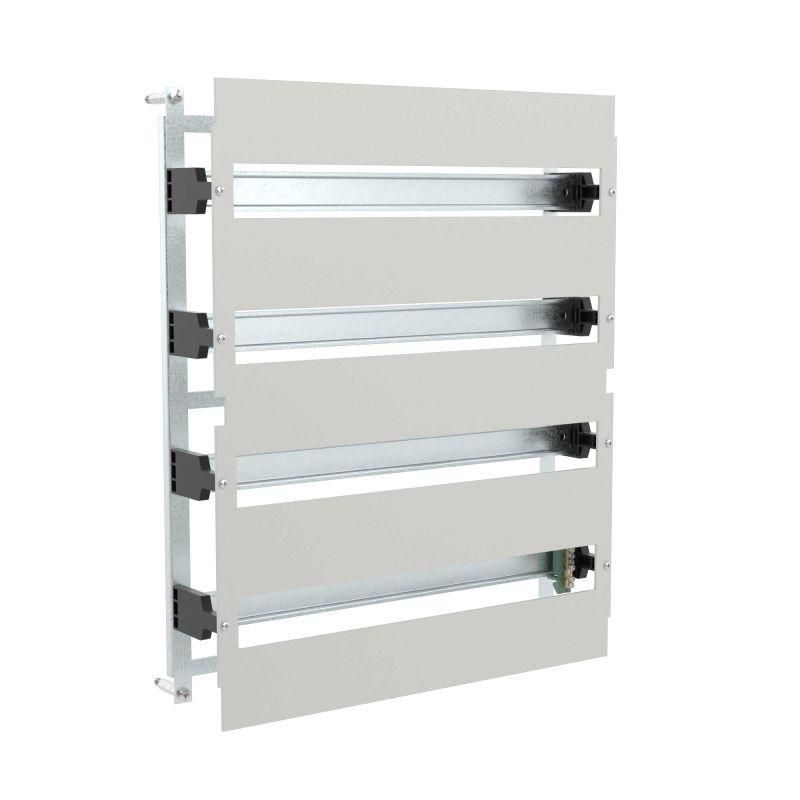

Модульная рама для шкафа CN50659 от DKC - это компактный металлический каркас для установки 92 модулей на DIN-рейку внутри распределительного щита. Подходит для сборки автоматических шкафов управления, систем защиты и коммутационной аппаратуры. Артикул cn5tm65 соответствует серии Conchiglia.

Назначение и область применения

Модульная рама для шкафа CN50659 предназначена для фиксации и упорядоченного расположения модулей на DIN-рейках внутри электрощитов. Обеспечивает жесткую основу для монтажа автоматов, УЗО, реле, контакторов и других устройств стандарта EN 60715. Применяется в промышленных щитах, системах автоматизации, энергообъектах и объектах ЖКХ, где требуется плотная компоновка оборудования.

Технические характеристики

• Высота: 600 мм
• Ширина: 500 мм
• Количество модулей на DIN-рейку: 92 (стандарт 17,5 мм на модуль)
• Наличие клеммы N-PE: да - обеспечивает заземление нулевого провода прямо в раме
• Тип покрытия: с вырезом - позволяет проходить кабелям через боковые стенки без дополнительных отверстий
• Материал: сталь с антикоррозийным покрытием
• Стандарт монтажа: DIN 43880 / IEC 60715

Совместимость и монтаж

Рама совместима со всеми модулями, установленными на DIN-рейке шириной 35 мм. Крепится к корпусу шкафа болтами M4 или самонарезающими винтами через предварительно подготовленные отверстия. Наличие вырезов на боковых стенках упрощает прокладку кабелей - достаточно вставить провода напрямую, не сверля новые отверстия. Для правильной сборки рекомендуется использовать две параллельные DIN-рейки, закреплённые в раме. Максимальная нагрузка на рейку - до 10 кг равномерно распределённой массы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60715 и EN 60715 для механической прочности и устойчивости к вибрациям. Клемма N-PE выполнена из медного сплава с гальваническим покрытием, что гарантирует надёжный контакт и снижает риск перегрева. Конструкция исключает случайное замыкание между фазами за счёт изолированных участков рамы.

Преимущества

• Увеличенная вместимость - 92 модуля позволяют разместить сложную систему управления в одном шкафе
• Встроенная клемма N-PE экономит место и время при заземлении
• Вырезы на боковых стенках устраняют необходимость в доработке корпуса
• Жёсткая конструкция минимизирует люфт и вибрацию при работе оборудования
• Совместима с продукцией серии Conchiglia - легко дополнять и менять элементы

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты
• Не рассчитана на работу в средах с повышенной запылённостью или агрессивными химическими веществами
• Максимальная толщина кабеля, проходящего через вырезы - 10 мм; более крупные кабели требуют дополнительной герметизации
• Не используется как самостоятельный корпус - обязательно нужен внешний шкаф

Примеры использования

• Щит управления насосной станцией - 92 модуля: автоматы, термореле, контакторы, интерфейсы
• Автоматизация конвейера - сочетание ПЛК, реле времени, датчиков и блока питания
• Электрощит в многоквартирном доме - распределение групп освещения, розеток, УЗО и счетчиков
• Аппаратный шкаф HVAC - управление вентиляцией, нагревом и системами безопасности

Практические советы

• Перед монтажом проверьте посадочные отверстия рамы на соответствие размерам вашего шкафа - внутренние габариты должны превышать 500×600 мм минимум на 10–15 мм
• При использовании клеммы N-PE соблюдайте полярность: ноль подключается к метке “N”, заземление - к “PE”
• Для удобства обслуживания оставляйте свободное пространство перед модулями - не менее 100 мм
• Модульная рама для шкафа CN50659 от DKC лучше всего работает в связке с другими изделиями серии Conchiglia - они имеют единые крепления и цветовое оформление
• Не используйте силу при установке модулей - если деталь не встаёт, проверьте положение DIN-рейки и наличие деформаций
