Модульная рама для шкафа CN50442, В=400 мм, Ш=400 36 модулей | CN5TM44 DKC ДКС

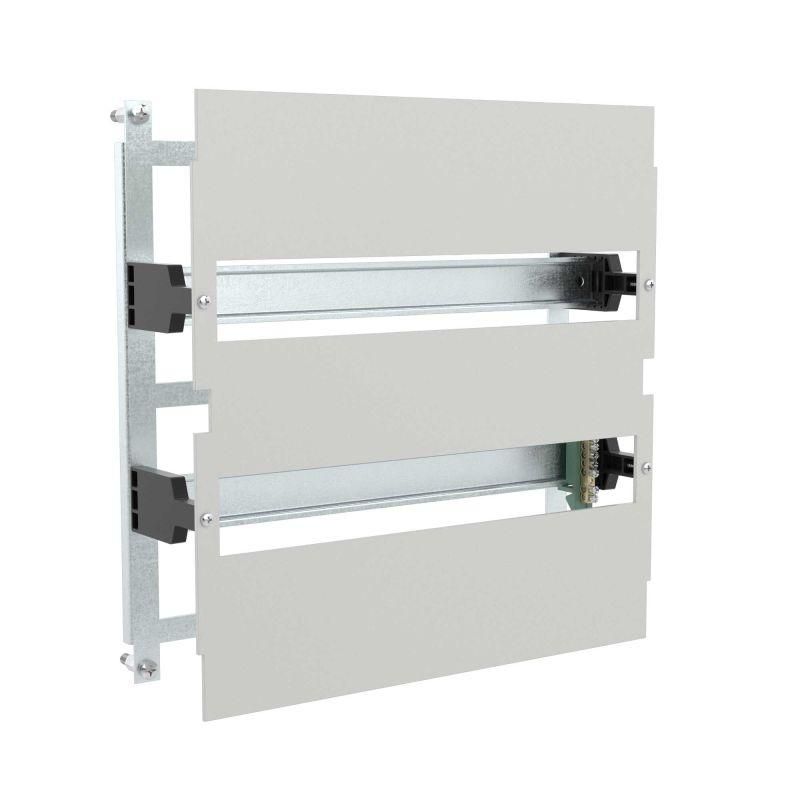

Модульная рама для шкафа CN50442 от бренда DKC - это компактный металлический каркас для установки 36 модулей на DIN-рейку внутри распределительного щита. Подходит для сборки автоматических шкафов управления, систем защиты и коммутационной аппаратуры. Артикул cn5tm44 соответствует серии Conchiglia.

Назначение и область применения

Модульная рама для шкафа CN50442 предназначена для фиксации и упорядоченного расположения модулей на DIN-рейке в электрощитах. Обеспечивает жесткую основу для установки автоматических выключателей, УЗО, реле, контакторов и других устройств шириной 17,5 мм. Применяется в промышленных щитах, системах автоматизации, объектах ЖКХ, энергетике и на транспорте.

Технические характеристики

• Высота: 400 мм
• Ширина: 400 мм
• Количество мест для модулей: 36 (по 17,5 мм каждый)
• Тип покрытия: с вырезом - позволяет проходить проводам через заднюю стенку без дополнительных отверстий
• Наличие клеммы N-PE: да - обеспечивает заземление нулевого провода прямо в раме
• Материал: сталь с антикоррозийным покрытием
• Стандарт монтажа: DIN EN 60715

Совместимость и монтаж

Рама совместима со всеми стандартными модулями DKC и другими производителей, соответствующими DIN 43880. Монтируется на стенку шкафа с помощью четырёх крепёжных отверстий по углам. Клемма N-PE уже установленна - достаточно подключить ноль и PE-проводник перед установкой модулей. Вырез в задней стенке упрощает прокладку кабелей: можно вводить провода сверху/снизу без сверления.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями DIN EN 60715 и IEC 61439. Наличие клеммы N-PE гарантирует правильное заземление, снижает риск возникновения потенциала на корпусе оборудования. Материал устойчив к механическим нагрузкам и коррозии в условиях промышленной среды.

Преимущества

• Уже встроенная клемма N-PE экономит время на монтаже и исключает необходимость докупать отдельную перемычку
• Вырез в задней стенке уменьшает количество операций при прокладке кабелей
• Жёсткая конструкция из стали предотвращает деформацию при нагрузках
• Оптимальные габариты (400×400 мм) позволяют разместить до 36 модулей без перегрузки шкафа

Ограничения применения

Не предназначен для установки вне закрытых электрощитов - не имеет степени защиты IP. Не рекомендуется использовать в условиях постоянного воздействия воды, масла или агрессивных химикатов. Габариты 400×400 мм не подходят для очень крупных щитов; для более чем 36 модулей потребуется несколько рам или увеличенная модель.

Примеры использования

• Щит управления насосной станцией - установка реле давления, терморегуляторов, автоматов
• Распределительный щит многоквартирного дома - размещение УЗО, автоматов на этаж
• Контроллер конвейера - монтаж таймеров, контакторов, преобразователей частоты
• Аппаратура вентиляционных систем - управление вентиляторами, датчиками температуры

Практические советы

• Перед монтажом проверьте, что все модули имеют стандартную ширину 17,5 мм - иначе не поместятся 36 единиц
• При использовании клеммы N-PE обязательно подключите её к шине PE в щите - иначе функция заземления не сработает
• Для удобства прокладки кабелей используйте кабельные вводы с резиновыми уплотнениями - они плотнее прилегают к вырезу
• Если планируете много проводов, заранее продумайте маршруты: вход сверху - выход снизу, чтобы избежать переплетений
• Артикул cn5tm44 - это часть серии Conchiglia, поэтому совместим с другими элементами этой линейки: крышками, рейками, креплениями
