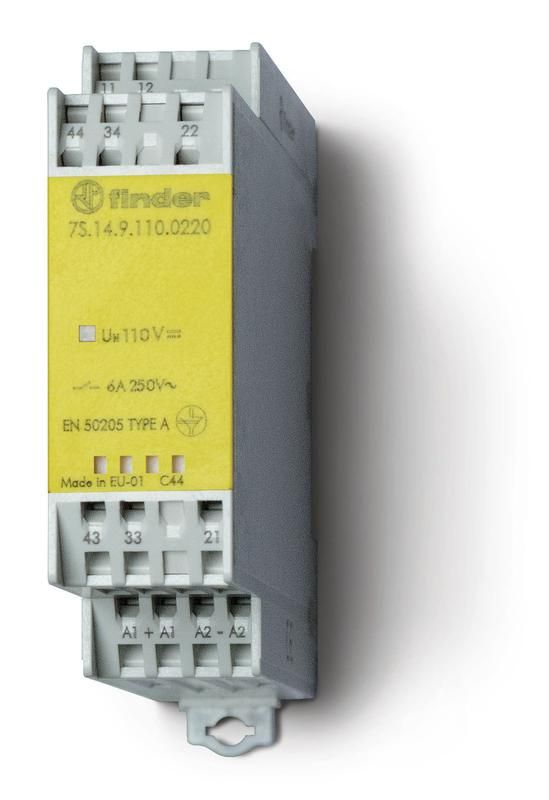

Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами), 2NO+2NC 6A, контакты AgSnO2, катушка 230В AC, безвинтовые клеммы, ширина 22.5мм, степень защиты IP54 - 7S1482304220 FINDER 7S.14.8.230.4220

Реле безопасности Finder 7S с артикулом 7s.14.8.230.4220 - это модульное электромеханическое устройство с принудительным управлением контактами, предназначенное для обеспечения функциональной безопасности в системах автоматизации. Его конструкция гарантирует надёжное отключение оборудования при аварийных ситуациях, особенно там, где требуется соответствие высоким требованиям стандарта EN ISO 13849-1 уровня D.

Назначение и область применения

Это реле используется в системах управления машин и технологического оборудования, где важна безопасность персонала и предотвращение неконтролируемого запуска. Подходит для применения на станках, конвейерах, упаковочных линиях, роботизированных комплексах и других устройствах, требующих двухканального анализа сигналов и гарантированного размыкания цепей при отказе.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 6 А
• Конфигурация контактов: 2 нормально замкнутых (2NC) + 2 нормально открытых (2NO)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к свариванию и износу
• Количество выходов с безопасностными функциями: 2
• Анализ входов: двухканальный - проверяет целостность сигнала с обоих каналов
• Степень защиты: IP20 (корпус), IP54 (при установке в защищённую среду с герметичной крышкой)
• Ширина: 22,5 мм - совместимо со стандартной DIN-рейкой
• Тип подключения: безвинтовые пружинные клеммы
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C
• Сертификация: соответствует EN 61810-3, IEC 61508 SIL 2, UL
• Уровень производительности по EN ISO 13849-1: уровень D

Совместимость и монтаж

Реле Finder 7S 7s.14.8.230.4220 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Безвинтовые клеммы позволяют быстро подключить провода сечением до 2,5 мм2 - достаточно вставить провод и закрыть фиксатор. Для работы необходимо подать питание 230 В AC на катушку; при этом устройство контролирует состояние входных сигналов через два канала. Принудительное управление контактами исключает возможность одновременного замыкания NO и NC контактов даже при механическом повреждении.

Безопасность и стандарты

Реле соответствует международным требованиям к системам безопасности:

• EN ISO 13849-1 - уровень D (высшая категория надёжности для систем безопасности)
• IEC 61508 - SIL 2 (уровень снижения риска)
• EN 61810-3 - специальные требования к реле безопасности
• UL - одобрено для использования в США и Канаде

Функция обратной связи позволяет определить отказ контактов или обрыв цепи, что важно для диагностики и соблюдения требований к системам категории 4 по EN 62061.

Преимущества

• Принудительное управление контактами - гарантирует, что при срабатывании все контакты действительно размыкаются, даже при заклинивании одного из них
• Контакты AgSnO₂ - долговечны, не склонны к свариванию при коммутации нагрузок
• Безвинтовые клеммы - экономят время при монтаже и обслуживании
• Поддержка двухканальных входов - позволяет использовать с энкодерами, кнопками безопасности, световым занавесом и другими двухканальными устройствами
• Высокий уровень защиты IP54 при правильном монтаже - допускает использование в условиях возможного попадания воды или пыли

Ограничения применения

• Не предназначено для постоянной коммутации токов выше 6 А - превышение вызывает перегрев и преждевременный износ
• Не рекомендуется для применения в цепях постоянного тока - катушка рассчитана только на 230 В AC
• IP20 защищает только от корпуса - внешние элементы (например, крышки) должны обеспечивать IP54 при необходимости защиты от брызг
• Не является источником питания - требует внешнего источника 230 В AC для управления
• Не подходит для частот более 50–60 Гц - не рассчитано на высокочастотные импульсы

Примеры использования

• Остановка станка при нажатии кнопки экстренной остановки с двойным каналом
• Отключение конвейера при срабатывании светового занавеса
• Обеспечение безопасного режима обслуживания в робототехнических клетках
• Интеграция в системы управления с PLC, где требуется контроль целостности цепей безопасности

Практические советы

• При монтаже используйте провода с жилами не менее 0,5 мм2 и не более 2,5 мм2 - иначе клемма не будет плотно зажимать
• Для достижения степени защиты IP54 обязательно установите реле в корпус с уплотнителем и закройте крышку
• Проверьте полярность и наличие напряжения перед первым включением - неверное подключение катушки выведет реле из строя
• При использовании в системах с несколькими реле безопасности - сохраняйте одинаковое расположение контактов для удобства диагностики
• Реле Finder 7S 7s.14.8.230.4220 можно заменить аналогом того же семейства - все модели серии 7S имеют унифицированный интерфейс и габариты
