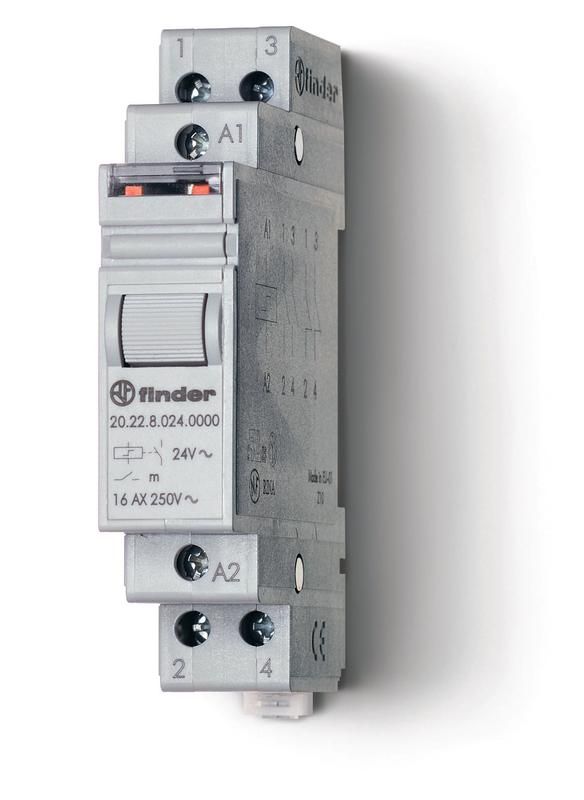

Модульное электромеханическое шаговое реле; 2NO 16А, 2 состояния; контакты AgSnO2; питание 110В АC; ширина 17.5мм | 202281104000 Finder 20.22.8.110.4000

Реле шаговое модульное электромеханическое 2NO 16А 2 состояния контакты AgSnO2 питание 110В AC ширина 17.5мм степень защиты IP20 от бренда Finder (артикулы 20.22.8.110.4000 и 202281104000) - компактное устройство для коммутации нагрузок до 16 А в цепях переменного тока, предназначенное для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Это промежуточное реле используется для управления силовыми цепями через слабые управляющие сигналы. Подходит для автоматизации систем: управление освещением, нагревательными элементами, насосами, вентиляторами, конвейерами и другим оборудованием, работающим от сети 110 В AC. Применяется в промышленной автоматике, системах ЖКХ, энергоэффективных решениях и объектах с высокой плотностью монтажа.

Технические характеристики

• Напряжение питания: 110 В AC - работает от стандартной бытовой/промышленной сети 110 В;
• Коммутируемый ток: 16 А - способно выдерживать нагрузки до 16 ампер; максимальная мощность ламп - 2000 Вт;
• Контакты: 2 нормально разомкнутых (2 NO), выполнены из серебро-оксид олова (AgSnO₂) - обеспечивают долгий срок службы при переключении индуктивных и активных нагрузок;
• Ширина модуля: 17,5 мм (1 модуль) - позволяет экономить место на DIN-рейке;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли;
• Способ монтажа: на DIN-рейку типа TS35;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, температурой от −25 C до +40 C;
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и перегреву;
• Соответствие стандартам: EN 60669-1, EN 60669-2-2 - соответствует европейским требованиям к коммутационным аппаратам.

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Клеммы предназначены для проводов сечением до 2,5 мм2. Для подключения кнопок с подсветкой рекомендуется использовать отдельную цепь управления, чтобы избежать перегрузки контактной группы. Обязательно проверьте соответствие напряжения катушки (110 В AC) вашей системе управления - использование с 220 В приведёт к выходу устройства из строя.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность и надёжность реле и переключателей. Сертификация гарантирует отказоустойчивость, предотвращение самопроизвольного отключения и устойчивость к тепловому воздействию. IP20 обеспечивает базовую защиту от случайного прикосновения, но не заменяет необходимость установки в закрытый щит.

Преимущества

• Высокая надёжность контактов AgSnO₂ - снижают риск сваривания и окисления даже при частых включениях;
• Компактный формат (17,5 мм) - оптимизация пространства в щите;
• Простота монтажа - защёлкивание на DIN-рейку без инструментов;
• Универсальное применение - подходит как для слаботочных, так и для силовых задач;
• Совместимость с системами управления на 110 В AC - идеально для импортного оборудования и старых систем.

Ограничения применения

• Не применяется во влажных, пыльных или открытых средах - IP20 не обеспечивает защиту от жидкости и мелкой пыли;
• Не подходит для постоянного тока - только переменный ток 110 В AC;
• Запрещено превышать ток 16 А - перегрузка вызывает перегрев и деформацию контактов;
• Не рекомендуется для частого переключения индуктивных нагрузок выше 1000 Вт без дополнительной защиты (например, RC-цепочки);
• Не предназначен для работы при температурах ниже −25 C или выше +40 C - требует контролируемого микроклимата.

Примеры использования

• Управление групповым освещением в офисном здании через PLC-систему;
• Переключение нагревателей в системах вентиляции и кондиционирования;
• Автоматический запуск насосов в системах водоснабжения;
• Коммутация двигателей малой мощности на конвейерах;
• Интеграция в панели управления импортного оборудования, где входное напряжение 110 В AC.

Практические советы

• При использовании с лампами накаливания учтите скачок тока при включении - он может достигать 10–15 А, что близко к предельному значению 16 А. Лучше выбирать реле с запасом по току, если нагрузка часто включается;
• Для подключения кнопок с подсветкой используйте отдельный источник питания - не подавайте напряжение на контакты реле для подсветки;
• Проверяйте полярность при подключении - хотя реле не имеет полярности, неправильное подсоединение клемм может затруднить обслуживание;
• При множественных реле на одной рейке соблюдайте минимальный интервал между ними - не менее 5 мм - для лучшего теплоотвода;
• Обязательно фиксируйте все провода в клеммах - плохой контакт вызывает нагрев и выход из строя.
