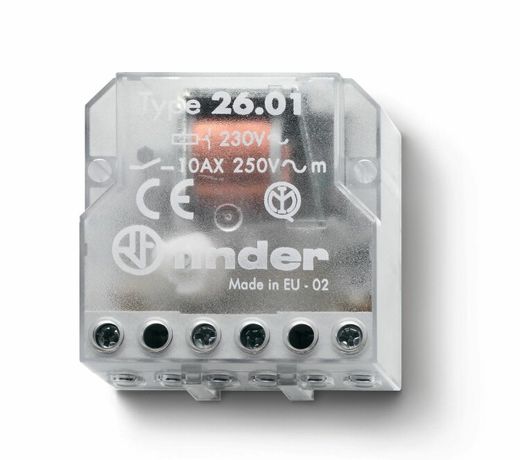

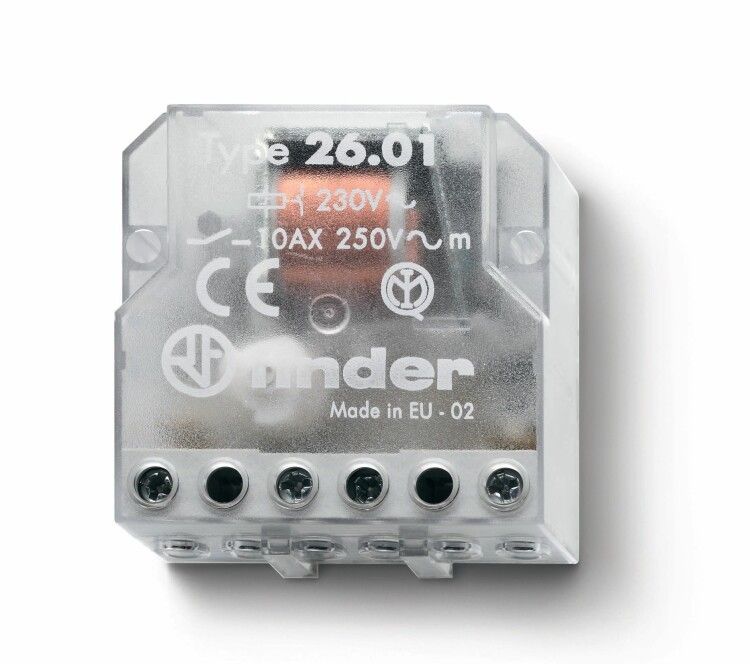

Шаговое электромеханическое реле; 1NO 10А, 2 состояния; контакты AgNi; питание 110В АC; монтаж в коробке; степень защиты IP20 | 260181100000 Finder 26.01.8.110.0000

Реле шаговое электромеханическое Finder 26.01.8.110.0000 - это промежуточное устройство для коммутации нагрузки до 10 А при напряжении 110 В переменного тока. Устройство предназначено для управления цепями в распределительных коробках с защитой IP20, обеспечивает надежное переключение с контактами из серебро-никеля и применяется там, где требуется механическая изоляция между управляющей и силовой цепью.

Назначение и область применения

Реле шаговое электромеханическое Finder 26.01.8.110.0000 используется для переключения электрических цепей с сохранением последнего состояния после отключения питания. Отличается от обычных реле тем, что при каждом импульсе на катушку меняет положение контактов - включает или выключает нагрузку - и остаётся в этом состоянии даже при отсутствии питания. Подходит для систем автоматизации, освещения, управляемых кнопками или датчиками, где важно запомнить состояние без постоянной подачи энергии.

Технические характеристики

• Напряжение питания: 110 В переменного тока (AC)
• Коммутируемый ток: 10 А
• Максимальная мощность нагрузки: 800 Вт
• Количество нормально открытых контактов: 1 (1NO)
• Материал контактов: Серебро-никель (AgNi) - устойчивы к дуге и окислению
• Способ монтажа: внутренний/скрытый, глубина установки 22 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Электрическая изоляция: катушка и контакты полностью разделены - безопасна при работе с высокими потенциалами

Совместимость и монтаж

Реле шаговое электромеханическое Finder 26.01.8.110.0000 монтируется в стандартную DIN-коробку или шкаф управления. Глубина 22 мм позволяет использовать его в компактных распределительных щитах. Для подключения используются клеммы с зажимами под провода до 2,5 мм2. Катушка подключается к управляющему сигналу (например, от кнопки или контроллера), контакты - к нагрузке. Напряжение питания 110 В AC требует соответствующего источника - не совместимо с 220 В или постоянным током.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют требования к выключателям и реле бытового и аналогичного назначения. Электрически разделённые схемы обеспечивают гальваническую изоляцию между управляющим и силовым контуром, снижая риск поражения током. Материал корпуса - самозатухающий пластик, соответствующий классу горючести UL94 V-2.

Преимущества

• Запоминающее поведение - не требует постоянного питания для удержания состояния
• Контакты AgNi - долговечны при переключении индуктивных и активных нагрузок
• Низкий уровень помех - подходят для чувствительной аппаратуры
• Компактная форма - легко помещаются в ограниченном пространстве
• Подтверждённая надёжность - продукт серии 26 от Finder, известной качеством промышленных реле

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от брызг и пыли
• Не подходит для частого переключения более 10–15 раз в минуту - возможен износ механики
• Работает только с переменным током 110 В - нельзя применять с постоянным током или другим напряжением
• Не рассчитан на работу с высокочастотными или емкостными нагрузками - возможны скачки тока
• Требуется внешнее питание 110 В AC - не автономное устройство

Примеры использования

• Управление светильниками в офисах через двухпозиционные кнопки (нажал - включилось, ещё раз - выключилось)
• Контроль конвейеров или насосов в системах с ручным включением/выключением
• Автоматизация оборудования в условиях, где недопустимо использование электронных реле из-за помех
• Системы безопасности: включение сигнализации по одному импульсу, отключение - по второму

Практические советы

• При замене старого реле проверьте соответствие напряжения питания - 110 В AC отличается от 220 В, и подключение на неверное напряжение приведёт к выходу из строя
• Учитывайте глубину монтажа 22 мм - убедитесь, что в коробке достаточно места для установки и доступа к клеммам
• Для нагрузок выше 500 Вт рекомендуется использовать дополнительную защиту - предохранитель или тепловое реле
• Не используйте в помещениях с высокой запылённостью - IP20 не обеспечивает защиту от пыли
• При подключении соблюдайте полярность - хотя переменный ток не имеет полярности, клеммы на катушке и контактах должны быть правильно соединены согласно схеме
