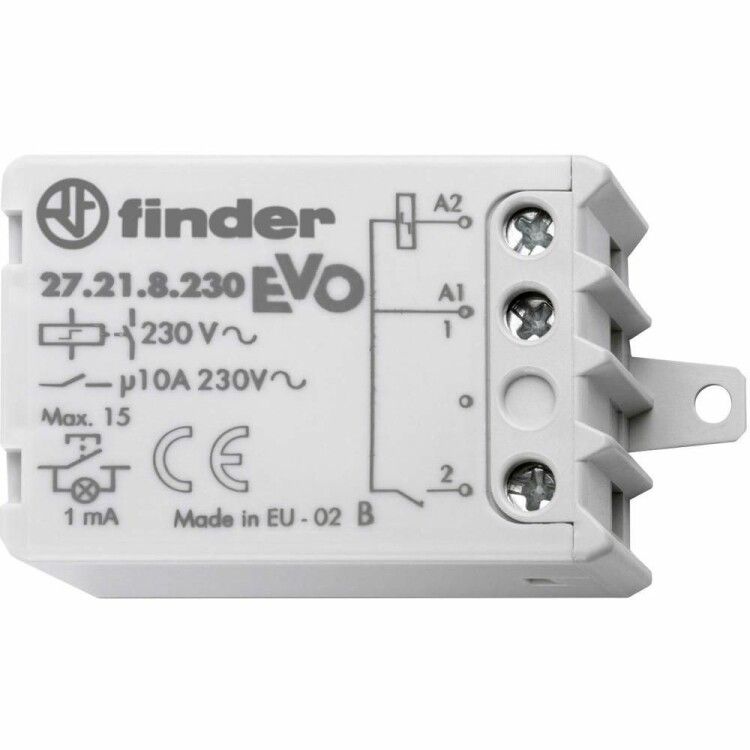

Шаговое электромеханическое реле EVO; 1NO 10А, 2 состояния; контакты AgNi; питание 230В АC; монтаж в коробке; фланец; степень защиты IP20 FINDER 27.21.8.230.0000 272182300000

Реле шаговое электромеханическое Finder 27.21.8.230.0000 - это промежуточное устройство для коммутации нагрузок до 10 А при напряжении 230 В переменного тока. Подходит для установки в распределительные коробки с фланцевым креплением, обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний. Контакты из серебро-никеля обеспечивают долгий срок службы даже при частых включениях.

Назначение и область применения

Реле шаговое электромеханическое Finder 27.21.8.230.0000 предназначено для управления нагрузками в цепях переменного тока. Отличается двухпозиционным переключением: при каждом импульсе на катушку контакт меняет состояние - замыкается или размыкается. Это позволяет использовать его вместо кнопочных выключателей в системах, где требуется сохранить положение после отключения управляющего сигнала.

Подходит для автоматизации бытовых и промышленных устройств: освещение, нагревательные элементы, насосы, вентиляторы, системы управления станками и конвейерами. Особенно эффективно в сценариях, где нужна механическая надёжность, а не электронное управление.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Максимальная коммутируемая мощность: 1000 Вт
• Количество нормально открытых контактов: 1 (1NO)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Способ монтажа: внутренний, скрытый, с фланцем
• Глубина монтажа: 22 мм
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от −25C до +40C и влажности до 95%
• Корпус: пластиковый, самозатухающий
• Соответствие стандартам: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Реле шаговое электромеханическое Finder 27.21.8.230.0000 монтируется в стандартные DIN-коробки или шкафы с глубиной не менее 22 мм. Для установки используется фланцевый крепёж - достаточно закрутить два винта через отверстия в боковой планке. Нет необходимости в дополнительном креплении на DIN-рейку.

Катушка рассчитана исключительно на 230 В AC - нельзя подключать к постоянному току или другому напряжению. Коммутируемые цепи должны быть чисто активными (резистивными): нагреватели, лампы накаливания. Индуктивные нагрузки (например, двигатели) требуют дополнительной защиты от скачков напряжения.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность и испытания реле для домашнего и аналогичного использования. Материалы корпуса самозатухающие - предотвращают распространение пламени при перегрузках. Серебро-никелевые контакты снижают риск сваривания при высоких токах.

Преимущества

• Долгий срок службы благодаря материалу контактов AgNi - меньше износа при частых переключениях
• Фланцевый монтаж упрощает установку в ограниченном пространстве, особенно там, где нет DIN-рейки
• Два устойчивых состояния позволяют работать без постоянного управляющего сигнала - экономит энергию и снижает требования к контроллеру
• Изоляция и класс защиты IP20 обеспечивают безопасность при обслуживании внутри щитов
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в неотапливаемых помещениях

Ограничения применения

• Не предназначен для работы в средах с пылью, влагой или химическими парами - IP20 не обеспечивает герметичность
• Запрещён монтаж вне закрытых щитов; использование на открытом воздухе недопустимо
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок выше 1000 Вт без дополнительных гасящих цепей
• Не совместим с источниками постоянного тока - подключение 230 В DC повредит катушку
• Не имеет встроенной защиты от перегрузок - необходимо применять внешние автоматы или предохранители

Примеры использования

• Автоматическое включение/выключение света в помещении по сигналу от датчика движения - один импульс включает, второй - выключает
• Управление теплым полом: при получении команды от терморегулятора реле переключает режим, сохраняет его при отключении питания
• Контроль работы вентилятора в HVAC-системе - реле остаётся в состоянии вкл./выкл. без постоянного энергопитания управляющей платы
• Системы аварийного освещения: реле запоминает последнее состояние после отключения основного питания

Практические советы

• При монтаже проверьте глубину коробки - минимально допустимая 22 мм, лучше оставлять запас 5–10 мм для проводов
• Используйте кабели сечением не менее 1,5 мм2 для токов до 10 А - это соответствует требованиям безопасности
• Обязательно подключите предохранитель на 10–12 А перед реле, чтобы защитить его от перегрузок
• При работе с индуктивными нагрузками (электродвигатели, трансформаторы) установите варистор или RC-цепочку параллельно контактам
• Не используйте реле в качестве главного выключателя - оно служит для вторичной коммутации, а не для отключения всей сети
• При замене убедитесь, что новое реле имеет те же параметры: 1NO, 10 А, 230 В AC, AgNi - иначе возможны отказы или опасность возгорания
