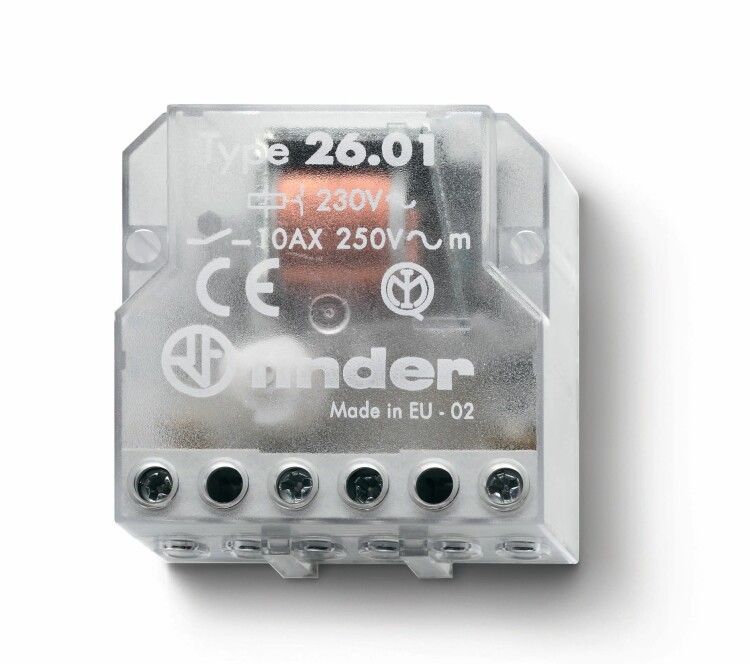

Шаговое электромеханическое реле; 1NO 10А, 2 состояния; контакты AgNi; питание 24В АC; монтаж в коробке; степень защиты IP20 | 260180240000 Finder 26.01.8.024.0000

Реле шаговое электромеханическое Finder 26.01.8.024.0000 — это промежуточное устройство с одним нормально открытым контактом на 10 А, предназначенное для надёжного переключения нагрузок переменного тока 24 В. Подходит для управления оборудованием в распределительных коробках с ограниченным доступом благодаря компактному внутреннему монтажу.

Назначение и область применения

Реле шаговое электромеханическое Finder 26.01.8.024.0000 используется для коммутации слаботочных управляющих сигналов в силовые цепи до 10 А. Отличается двумя устойчивыми состояниями: после срабатывания остаётся в положении до следующего импульса — то есть работает как механический триггер. Применяется там, где нужна фиксация состояния без постоянного питания катушки: автоматизация освещения, управление насосами, вентиляцией, станками, конвейерами и другими устройствами с частым включением/выключением.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Коммутируемый ток: 10 А
• Максимальная мощность нагрузки: 800 Вт
• Количество контактов: 1 нормально открытый (1NO)
• Материал контактов: серебро-никель (AgNi) — устойчив к дуге и окислению
• Степень защиты: IP20 — защищено от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: внутренний, скрытый — устанавливается в распределительную коробку
• Глубина монтажа: 22 мм — требует минимального свободного объёма внутри шкафа
• Климатическое исполнение: УХЛ4 — рассчитано на работу при температуре от −25 °C до +40 °C и повышенной влажности
• Электрическая изоляция: катушка и контакты полностью разделены — безопасно при высоких потенциалах
• Нормативы: соответствует EN 60669-1 и EN 60669-2-2

Совместимость и монтаж

Реле шаговое электромеханическое Finder 26.01.8.024.0000 монтируется в стандартные DIN-коробки или щиты глубиной не менее 22 мм. Клеммы для подключения катушки и контактов расположены снизу — удобны для проводки через заднюю стенку коробки. Для установки требуется только отвертка; никаких специальных креплений не нужны. Совместимо с любыми контроллерами, выдающими импульс 24 В AC длительностью более 10 мс. Не совместимо с источниками постоянного тока — использование 24 В DC повредит катушку.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-2, которые гарантируют надёжность коммутационных процессов и предотвращают самопроизвольное срабатывание. Электрически разделённые схемы катушки и контактов обеспечивают гальваническую изоляцию между управляющей и силовой цепями — снижают риск поражения током при пробое. Материал корпуса — самозатухающий пластик, не поддерживающий горение.

Преимущества

• Фиксированное состояние без потребления энергии — экономичнее обычных реле
• Контакты AgNi — долгий срок службы даже при частых включениях и индуктивных нагрузках
• Компактная глубина 22 мм — легко помещается в плотно заполненных шкафах
• Не требует внешнего питания для удержания состояния — снижает тепловыделение
• Подтверждённая надёжность по стандартам EN — подходит для промышленного оборудования

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе — IP20 не обеспечивает защиту от брызг и пыли
• Запрещено использовать с постоянным током — только 24 В AC
• Максимальная мощность 800 Вт — не подходит для нагревательных элементов выше этого значения
• Не рекомендовано для частотных переключений свыше 10 раз в минуту — возможен износ механизма
• Требует наличия места в коробке глубиной минимум 22 мм — не подходит для очень тонких панелей

Примеры использования

• Автоматический свет в подвале: кнопка даёт импульс — реле включает лампу и держит её включённой до следующего нажатия
• Управление насосом в системе водоснабжения: датчик уровня отправляет импульс — реле включает насос и сохраняет состояние до сброса
• Переключение режима станка: PLC подаёт короткий сигнал — реле меняет цепь питания двигателя и фиксирует новое положение

Практические советы

• При монтаже в коробку проверьте, что глубина помещения ≥22 мм — иначе реле не войдёт
• Подключение контактов: L — вход, N — выход, не путайте с катушкой (A1/A2)
• Для индуктивных нагрузок (двигатели, реле) используйте дополнительный RC-фильтр или варистор — продлит жизнь контактам
• Не закрывайте коробку герметично — внутри может образоваться конденсат, а IP20 не защищает от влаги
• Проверяйте соответствие напряжения: даже 22–26 В AC допустимы, но ниже 20 В — реле может не сработать
