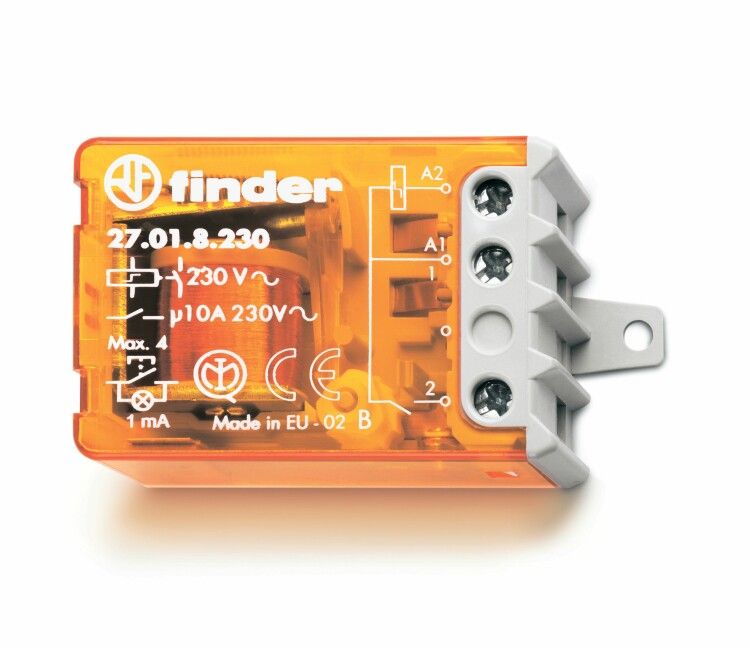

Шаговое электромеханическое реле; 1NO 10А, 2 состояния; контакты AgNi; питание 230В АC; монтаж в коробке; фланец | 270182300000 Finder 27.01.8.230.0000

Реле шаговое электромеханическое Finder 27.01.8.230.0000 - это механическое устройство для надёжной коммутации нагрузок до 10 А при напряжении 230 В переменного тока. Подходит для управления оборудованием в распределительных коробках, где требуется удержание одного из двух состояний без постоянного потребления энергии.

Назначение и область применения

Реле шаговое электромеханическое Finder 27.01.8.230.0000 используется для переключения цепей между двумя устойчивыми состояниями - включено/выключено - одним импульсом управления. Отличается от обычных реле тем, что после срабатывания остаётся в новом положении даже при исчезновении сигнала на катушке. Это снижает энергопотребление и тепловую нагрузку.

Подходит для систем автоматизации: управление освещением, вентиляцией, насосами, конвейерами, станками, где важна энергоэффективность и долгий срок службы контактов. Часто применяется в распределительных щитах, шкафах управления, бытовой и промышленной автоматике.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 10 А
• Максимальная мощность нагрузки: 1000 Вт
• Тип контакта: 1 нормально открытый (1NO)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: внутренний, скрытый, с фланцем - монтируется в стеновые коробки
• Глубина монтажа: 22 мм - компактный профиль для плотных установок
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Корпус: пластиковый, самозагасящий, соответствует требованиям горючести UL94 V-0

Совместимость и монтаж

Реле шаговое электромеханическое Finder 27.01.8.230.0000 устанавливается в стандартную DIN-коробку глубиной не менее 22 мм. Крепится с помощью фланца - достаточно закрутить два винта. Для подключения используются клеммы с зажимом на 2,5 мм2 (до 16 AWG). Напряжение на катушку подаётся через две входные клеммы, контакты - на выходные. Обратите внимание: реле требует одиночного импульса для переключения; длительное воздействие не повредит, но не увеличит эффективность.

Не совместимо с постоянным током (DC) - применение на DC может вызвать сваривание контактов. Также не предназначено для частого переключения более 1000 раз в час - это снизит срок службы.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных целей. Материалы корпуса и контактов проверены на соответствие требованиям безопасности и долговечности. Сертифицировано для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Энергосбережение: потребляет энергию только во время переключения, не нуждается в постоянном питании для удержания состояния
• Высокая надёжность контактов: материал AgNi обеспечивает стабильную работу при высоких токах и частых включениях
• Компактность: малая глубина (22 мм) позволяет использовать в ограниченных пространствах
• Простота замены: стандартный форм-фактор, совместим с другими реле серии 27
• Долгий срок службы: механическая износостойкость выше, чем у электронных решений при аналогичной нагрузке

Ограничения применения

• Не предназначен для работы с постоянным током - возможен риск сваривания контактов
• Степень защиты IP20 не защищает от пыли и брызг - нельзя устанавливать в сырых, пыльных или наружных условиях
• Не рекомендовано для частого переключения (более 1000 операций в час) - это сокращает механический ресурс
• Только один контакт (1NO); если нужны другие конфигурации (например, 1NC или 2NO), необходимо выбрать другую модель
• Не имеет индикации состояния - невозможно определить текущее положение без внешнего контроля

Примеры использования

• Управление светом в длинных коридорах - один импульс включает свет, второй выключает
• Автоматический запуск насоса в системе водоснабжения - сигнал от датчика уровня переключает реле, насос работает до следующего импульса
• Контроль режима работы вентиляционной системы: “летний” / “зимний” режим - переключение без постоянного питания
• Системы аварийного отключения: кнопка “стоп” переводит оборудование в безопасное состояние, которое сохраняется даже при отключении питания

Практические советы

• При монтаже в коробку убедитесь, что глубина достаточна - минимум 22 мм, лучше с запасом 5–10 мм
• Используйте провода сечением 0,5–2,5 мм2 - большие сечения могут плохо фиксироваться в клеммах
• Не соединяйте несколько реле этой модели параллельно - это нарушит принцип шагового действия
• Проверьте тип нагрузки: реле рассчитано на активную (резистивную) нагрузку до 1000 Вт. Индуктивные нагрузки (двигатели, трансформаторы) требуют снижения тока на 20–30%
• Для удобства обслуживания отметьте клеммы: “A1/A2” - катушка, “L/T1” - вход, “T2” - выход
• Замена: если реле вышло из строя, можно заменить на любое реле серии 27 с таким же напряжением и числом контактов - совместимость по габаритам и клеммам гарантирована
