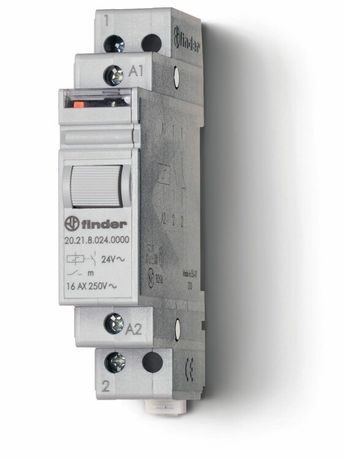

Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgNi; питание 24В АC; ширина 17.5мм | 202180240000 Finder 20.21.8.024.0000

Реле шаговое модульное электромеханическое 1NO 16А 2 состояния контакты AgNi питание 24В AC ширина 17.5мм степень защиты IP20 от бренда Finder (артикулы 202180240000 и 20.21.8.024.0000) предназначено для надёжной коммутации нагрузок в цепях переменного тока на DIN-рейку. Подходит для автоматизации систем управления, где требуется механический контакт с высокой износостойкостью.

Назначение и область применения

Это промежуточное реле используется для управления более мощными устройствами через слабые управляющие сигналы. Его применяют в системах автоматизации: управление двигателями, освещением, нагревательными элементами, конвейерами, станками и другим оборудованием, работающим от сети 24 В AC. Модульная форма позволяет легко интегрировать его в распределительные щиты.

Технические характеристики

• Напряжение питания: 24 В AC
• Номинальный ток контактов: 16 А
• Количество контактов: 1 нормально открытый (1NO)
• Материал контактов: серебро-никель (AgNi) - повышает долговечность при переключении
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Ширина модуля: 17,5 мм (стандартная для DIN-рейки)
• Глубина монтажа: 58 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку 35 мм
• Ручное управление: есть - можно вручную перевести контакты в положение “включено” для диагностики

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть его на рейку - фиксация происходит с помощью двух зацепов. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки: L и N должны соответствовать маркировке на корпусе. Работает с кнопками с подсветкой - контакты не влияют на светодиоды в управляющей цепи.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Это гарантирует соответствие требованиям по электробезопасности, термической стойкости и механической прочности.

Преимущества

• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях и высоких импульсных нагрузках
• Модульная компоновка экономит место в щите - занимает всего один модуль (17,5 мм)
• Ручное управление упрощает тестирование и обслуживание без внешних инструментов
• Высокая коммутационная способность (16 А / 2000 Вт) позволяет заменить несколько реле меньшей мощности

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в помещениях с постоянным воздействием пыли - IP20 не обеспечивает защиту от жидкостей и мелких частиц
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок выше указанных значений - возможна дуга и оплавление контактов
• Не подходит для постоянного тока (DC) - только переменный ток 24 В AC
• При температурах ниже −25C или выше +40C возможны отказы - учитывайте условия эксплуатации

Примеры использования

• Управление светильниками в производственных залах через PLC
• Переключение тепловых завес или обогревателей в логистических комплексах
• Коммутирование двигателей малой мощности на конвейерах
• Интеграция в системы безопасности - активация сигнализаций при срабатывании датчиков

Практические советы

• При подключении нагрузки свыше 10 А используйте дополнительную вентиляцию рядом с реле - перегрев снижает срок службы
• Проверьте посадочное место на DIN-рейке перед установкой - деформированные рейки могут вызвать плохую фиксацию
• Для частых включений/выключений (более 10 тыс. операций в год) контролируйте состояние контактов - AgNi износостойкий, но не вечный
• При использовании с кнопками с подсветкой убедитесь, что ток подсветки не превышает 5 мА - иначе возможны помехи в работе катушки
• Запомните артикул 202180240000 - он совпадает с другими изделиями серии 20, что упрощает замену и закупку запчастей
