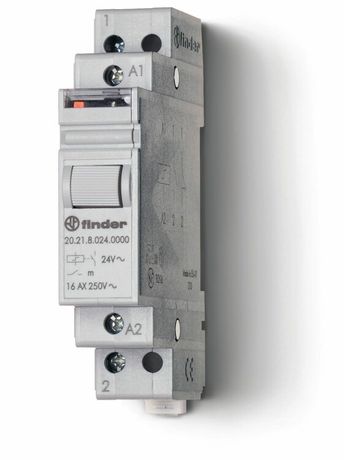

Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgSnO2; питание 24В АC; ширина 17.5мм | 202180244000 Finder 20.21.8.024.4000

Реле шаговое модульное электромеханическое 1NO 16А 2 состояния контакты AgSnO2 питание 24В AC ширина 17.5мм степень защиты IP20 от бренда Finder, артикул 20.21.8.024.4000 - компактное промежуточное реле для управления нагрузками до 16 А в цепях переменного тока на 24 В. Подходит для установки на DIN-рейку в распределительных щитах автоматизации и управления.

Назначение и область применения

Это промежуточное реле используется для коммутации слаботочных управляющих сигналов в силовые цепи. Его основная задача - изолировать контроллер (например, ПЛК или терморегулятор) от высоких токов нагрузки. Применяется в системах автоматизации: управление освещением, насосами, нагревательными элементами, вентиляцией, конвейерами и другим оборудованием с активной нагрузкой до 2000 Вт.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Коммутируемый ток: 16 А
• Количество нормально открытых (НО) контактов: 1
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к свариванию и износу
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Ширина модуля: 17,5 мм (1 модуль)
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Серия: Finder 20
• Нормативы: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть его на рейку - никаких инструментов не требуется. Клеммы предназначены для проводов сечением до 2,5 мм2. Обратите внимание: контактная группа имеет только один нормально открытый контакт - для управления двумя цепями одновременно потребуется два таких реле или модель с более чем одним контактом.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Материал корпуса - самозагасающий пластик, обеспечивающий противопожарную безопасность. Рабочий ток 16 А позволяет использовать реле в сетях с предохранителем на 16–20 А без риска перегрузки.

Преимущества

• Контакты из AgSnO₂ снижают риск пригорания при включении индуктивных и ламповых нагрузок
• Компактная ширина 17,5 мм экономит место в щите
• Чёткая механическая фиксация на DIN-рейке - надёжная работа даже при вибрациях
• Высокая долговечность благодаря проверенной конструкции серии Finder 20
• Поддерживает подключение кнопок с подсветкой - удобно для визуального контроля состояния

Ограничения применения

• Не предназначен для работы в условиях пыли, влаги или внешних воздействий - IP20 требует установки внутри закрытого щита
• Не подходит для постоянного коммутирования токов выше 16 А - возможен выход из строя
• Не рассчитан на частые включения/выключения (более 1000 раз в час) - для этого нужны электронные реле или твердотельные устройства
• Не используйте для управления двигателями с высокими пусковыми токами без учёта запаса по току

Примеры использования

• Управление группой LED-светильников через ПЛК
• Переключение теплового насоса или электрокотла
• Автоматическое включение вентилятора по сигналу с датчика температуры
• Контроль доступа к оборудованию через кнопку с подсветкой - реле замыкает цепь подсветки и включает устройство

Практические советы

• При использовании с индуктивными нагрузками (электромагниты, катушки) рекомендуется параллельно контакту установить RC-гашение для продления срока службы
• Проверьте посадочный диаметр клемм - он рассчитан на провода до 2,5 мм2; более толстые жилы могут повредить зажим
• Для многоканальных систем используйте несколько экземпляров Finder 20.21.8.024.4000 - они легко располагаются рядом на одной рейке
• Обязательно отключите питание перед обслуживанием - хотя реле модульное, контакты находятся под напряжением при работе
• Артикулы 202180244000 и 20.21.8.024.4000 - это один и тот же продукт; второй формат часто встречается в каталогах Finder
