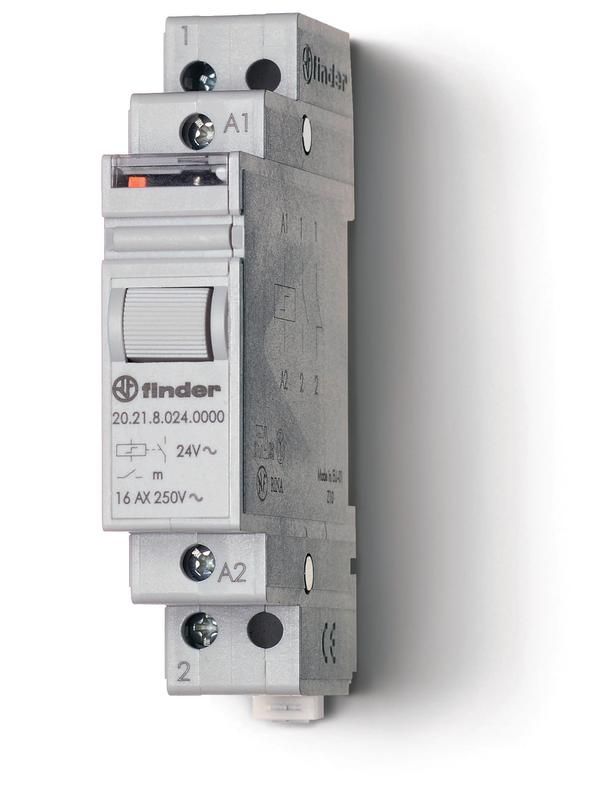

Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgNi; питание 12В АC; ширина 17.5мм | 202180120000 Finder 20.21.8.012.0000

Реле шаговое модульное электромеханическое 1NO 16А 2 состояния контакты AgNi питание 12В AC ширина 17.5мм степень защиты IP20 от бренда Finder (артикулы 20.21.8.012.0000 и 202180120000) - компактное устройство для управления нагрузками до 16 А в цепях переменного тока, устанавливаемое на DIN-рейку. Подходит для автоматизации систем, где требуется надёжное коммутирование с использованием сигналов низкого напряжения.

Назначение и область применения

Это промежуточное реле используется для переключения силовых цепей по команде от слаботочных контроллеров, таких как PLC, микроконтроллеры или кнопочные пульты. Благодаря изоляции между управлением и нагрузкой, обеспечивает безопасную работу в системах автоматизации. Применяется в оборудовании с частыми включениями/выключениями: станках, конвейерах, освещении, системах вентиляции и тепловой автоматике.

Технические характеристики

• Напряжение питания: 12 В переменного тока (AC)
• Коммутируемый ток: 16 А
• Количество нормально открытых (НО) контактов: 1
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Ширина модуля: 17,5 мм (1 модуль)
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие стандартам: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть его на рейку - никаких инструментов не требуется. Клеммы для подключения питания и нагрузки расположены сбоку, доступны для быстрого подключения проводов сечением до 2,5 мм2. Обратите внимание: контактная группа рассчитана только на одну замыкающую пару (1NO), без дополнительных переключающих контактов. Не предназначено для работы с постоянным током - использование на DC может вызвать преждевременный выход из строя.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют требования к выключателям и реле для бытовых и аналогичных применений. Конструкция исключает возможность случайного прикосновения к токоведущим элементам благодаря изолирующему пластиковому корпусу. Материал контактов AgNi снижает риск сваривания при коммутации высоких токов, что повышает долговечность и безопасность.

Преимущества

• Высокая механическая износостойкость - способно выдерживать более 1 млн операций включения/выключения
• Надёжные контакты AgNi обеспечивают стабильную передачу тока даже при частых перегрузках
• Компактный формат (17,5 мм) позволяет экономить место на распределительной коробке
• Простота монтажа и замены - не требует демонтажа других устройств
• Подходит для подключения кнопок с подсветкой - реле может работать в цепях с индикацией

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или воздействия жидкостей - IP20 не обеспечивает защиту от внешней среды
• Запрещена работа при напряжении постоянного тока - только переменный ток 12 В AC
• Не предназначен для управления индуктивными нагрузками выше 2000 Вт (например, крупные двигатели)
• Не рекомендуется использовать в местах с частыми резкими перепадами температуры вне диапазона УХЛ4

Примеры использования

• Управление светильниками в производственных помещениях через PLC
• Переключение нагревательных элементов в термокамерах
• Автоматизация системы вентиляции по сигналу с датчика температуры
• Коммутация цепей кнопок с подсветкой в пультах управления
• Реализация логических схем в панелях управления станков

Практические советы

• При подключении нагрузки используйте провода с достаточным сечением - для 16 А минимум 2,5 мм2
• Убедитесь, что источник питания точно выдает 12 В AC - отклонение +-10% допустимо, но большие скачки снизят срок службы
• При установке рядом с мощными источниками помех (частотники, сварочные аппараты) используйте экранированные кабели для сигнальных линий
• Проверьте посадочный размер DIN-рейки - реле совместимо только с классической 35-миллиметровой рейкой
• Для длительной работы при максимальном токе 16 А рекомендуется обеспечить хорошую вентиляцию вокруг устройства
