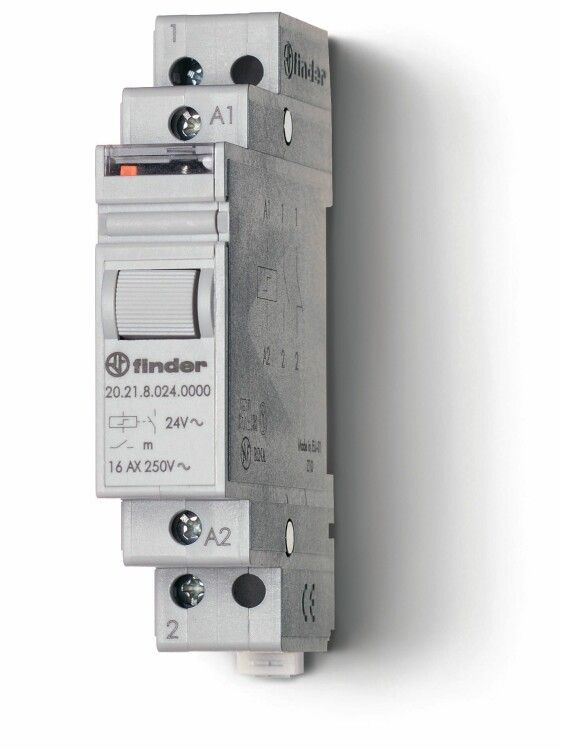

Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgNi; питание 24В DC; ширина 17.5мм | 202190240000 Finder 20.21.9.024.0000

Реле шаговое модульное электромеханическое 1NO 16А 2 состояния контакты AgNi питание 24В DC ширина 17.5мм степень защиты IP20 от бренда Finder (артикулы 20.21.9.024.0000 и 202190240000) - это компактное устройство для коммутации нагрузок до 16 А в цепях постоянного тока. Подходит для установки на DIN-рейку в распределительных щитах автоматизации и управления.

Назначение и область применения

Это промежуточное реле предназначено для переключения электрических цепей с помощью слабого управляющего сигнала. Его используют там, где требуется изолировать цепи управления и нагрузки, например, в системах автоматизации, панелях управления станков, конвейеров, освещения и оборудования с частичной ручной регулировкой. Благодаря наличию ручного управления, его можно тестировать и обслуживать без подключения питания.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Количество контактов: 1 нормально открытый (1NO)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Ширина модуля: 17,5 мм (один модуль)
• Глубина монтажа: 58,4 мм
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку 35 мм
• Поддерживает подключение кнопок с подсветкой

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения проводов используйте зажимы сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки: "+" и "-" должны соответствовать маркировке на корпусе. Контакты рассчитаны на прямое подключение нагрузки - без необходимости внешних предохранителей, если ток не превышает 16 А.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые гарантируют безопасную работу в бытовых и промышленных сетях. Конструкция обеспечивает механическую надёжность и предотвращает случайное замыкание. Наличие ручного переключателя позволяет проверить работоспособность устройства даже при отключенном управлении.

Преимущества

• Контакты из AgNi обеспечивают долгий срок службы при высоких токах и частых включениях
• Компактный формат (17,5 мм) экономит место в щите
• Ручное управление упрощает диагностику и сервис
• Поддержка подсветки кнопок - удобно для операторского контроля
• Высокая переключательная способность - до 2000 Вт ламповой нагрузки

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - IP20 не обеспечивает защиту от пыли и брызг
• Запрещено использовать в цепях переменного тока - только постоянный ток 24 В
• Не рекомендуется для частых импульсных нагрузок выше 16 А - возможен износ контактов
• Не подходит для установки вне закрытых щитов - требует герметичной среды

Примеры использования

• Управление светильниками в производственных помещениях через PLC
• Переключение нагревательных элементов в термокамерах
• Коммутирование двигателей малой мощности в системах автоматического контроля
• Интеграция в пульты управления с подсвечиваемыми клавишами

Практические советы

• При проектировании щита учтите глубину монтажа - 58,4 мм - чтобы не задеть соседние модули
• Для длительной работы с максимальным током (16 А) используйте провода с достаточным сечением и качественные клеммы
• Если вы используете реле для управления лампами, помните: при включении возникает скачок тока - он не должен превышать 2000 Вт суммарной мощности
• Проверьте соответствие напряжения катушки - 24 В DC - перед первым включением
• Для удобства обслуживания выбирайте места на DIN-рейке с доступом к ручному переключателю
