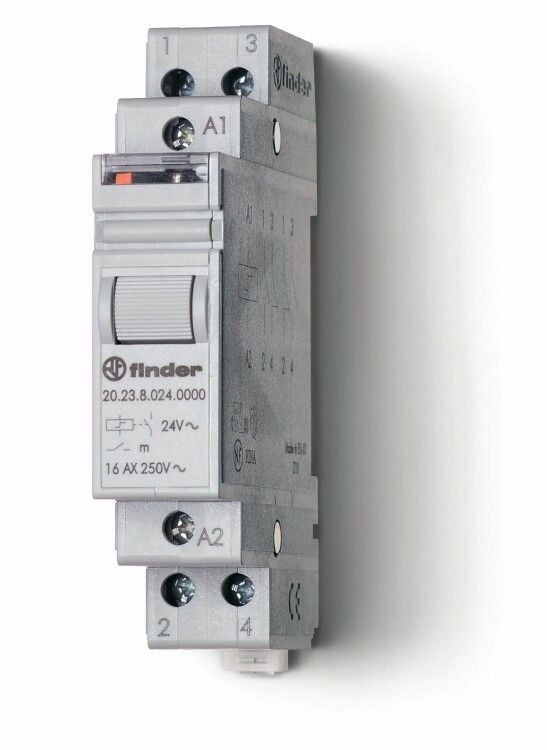

Модульное электромеханическое шаговое реле; 1NC+1NO 16А, 2 состояния; контакты AgNi; питание 24В DC; ширина 17.5мм | 202390240000 Finder 20.23.9.024.0000

Реле шаговое модульное электромеханическое Finder 20.23.9.024.0000 - компактное устройство для переключения нагрузок до 16 А в цепях постоянного тока 24 В. Подходит для автоматизации систем на DIN-рейке, где требуется надежное управление с возможностью ручной проверки состояния.

Назначение и область применения

Это промежуточное реле используется для коммутации слаботочных управляющих сигналов в силовые цепи. Его применяют там, где нужна изоляция между цепями управления и нагрузки, например, в системах автоматического управления, станках, конвейерах, освещении и бытовой технике. Модульная форма позволяет легко интегрировать его в распределительные щиты.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Контакты: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Ширина модуля: 17,5 мм (один модуль)
• Глубина монтажа: 58,4 мм
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, в условиях повышенной влажности
• Способ монтажа: на DIN-рейку 35 мм
• Ручное управление: есть - можно вручную перевести контакты в другое состояние

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть его на рейку - фиксация механическая, без инструментов. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обратите внимание: контактная группа имеет два состояния - при подаче напряжения на катушку происходит переключение, а при снятии - возврат в исходное положение. Это не импульсное реле; для изменения состояния необходимо постоянно поддерживать питание.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для домашней и аналогичной промышленной среды. Сертификация гарантирует соответствие требованиям по тепловому воздействию, пробою изоляции и долговечности контактов.

Преимущества

• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях и высоких токах
• Ручное управление позволяет диагностировать цепь без подачи питания
• Компактная ширина 17,5 мм экономит место в щите
• Чёткое механическое переключение - визуальный контроль состояния контактов
• Подходит для работы с ламповыми нагрузками до 2000 Вт

Ограничения применения

• Не предназначено для использования во влажных, запылённых или агрессивных средах - IP20 не обеспечивает защиту от пыли и брызг
• Не подходит для импульсного режима: чтобы изменить состояние контакта, нужно поддерживать питание на катушке
• Запрещена работа при напряжении выше 24 В DC - риск повреждения катушки
• Не рекомендуется для частых включений/выключений свыше 1000 операций в час - снижается ресурс контактов

Примеры использования

• Переключение светильника в цеху через PLC: управляющий сигнал 24 В DC активирует реле, которое включает 2000 Вт лампу
• Обеспечение аварийного отключения: NC-контакт разрывает цепь при потере питания
• Интеграция в пульт управления с подсвечиваемыми кнопками - реле поддерживает работу индикации
• Автоматизация системы вентиляции: реле включает вентилятор при достижении заданной температуры

Практические советы

• При подключении нагрузки используйте предохранители - особенно при работе с индуктивными нагрузками (двигателями, трансформаторами)
• Убедитесь, что посадочная ширина на DIN-рейке соответствует 17,5 мм - другие модули не должны мешать установке
• Проверьте полярность при подключении 24 В DC - неверная полярность не повредит реле, но не вызовет срабатывания
• Для удобства обслуживания используйте ручное переключение перед ремонтом - так проще определить, в каком состоянии находятся контакты
• Не устанавливайте рядом с источниками сильного нагрева - температура вокруг должна оставаться в рамках UHL4
