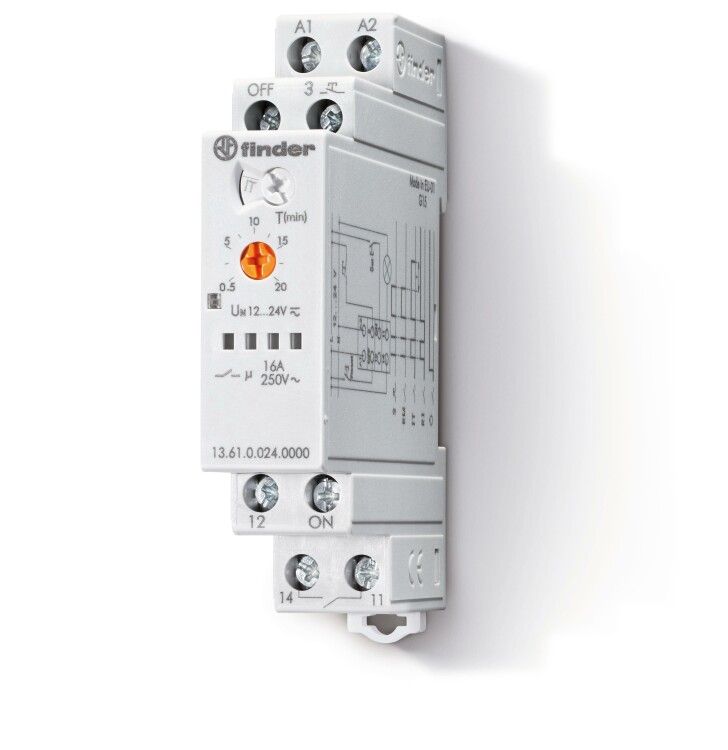

Модульное мультифункциональное электронные шаговое/моностабильное реле со сбросом; 1NO 16A; питание 24В АC/DC | 136100240000 Finder 13.61.0.024.0000

Реле модульное мультифункциональное электронное шаговое/моностабильное со сбросом 1NO 16A 24В AC/DC 17.5мм IP20 от Finder - компактное устройство для управления нагрузками до 16 А в системах автоматизации на базе DIN-рейки. Артикул 13.61.0.024.0000 подходит для задач, где требуется надежное переключение с возможностью сброса состояния.

Назначение и область применения

Это реле используется для коммутации слаботочных управляющих сигналов в мощные цепи переменного или постоянного тока. Подходит для автоматических систем: управление освещением, насосами, клапанами, конвейерами, станками. Благодаря бистабильному типу переключения, реле сохраняет состояние после отключения управляющего сигнала - снижает энергопотребление и исключает необходимость постоянной подачи напряжения на катушку.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от сети переменного, так и постоянного тока;
• Коммутируемый ток: 16 А - способно выдерживать высокую нагрузку без перегрева;
• Количество контактов: 1 нормально открытый (1NO) - один выходной контур для замыкания цепи;
• Тип переключения: бистабильный (шаговый/моностабильный с сбросом) - переключается импульсом и остаётся в новом состоянии даже при отключении питания;
• Способ монтажа: установка на DIN-рейку шириной 35 мм;
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Габариты: 17,5 мм - совместим с плотными распределительными щитами;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги;
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к механическим воздействиям;
• Поляризация: свободная - можно подключать клеммы катушки без соблюдения полярности;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, температурой от −25C до +40C;
• Соответствие стандартам: EN 60669-1, EN 60669-2-2 - соответствует европейским требованиям к коммутационным аппаратам.

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - достаточно приложить усилие до характерного щелчка. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на момент затяжки 0,5–0,7 Нм - переусердствовать нельзя, чтобы не повредить пластиковые элементы. После монтажа проверьте надёжность фиксации и правильность подвода проводов к контактам.

Безопасность и стандарты

Изделие соответствует стандартам EN 60669-1 и EN 60669-2-2, что гарантирует безопасную работу в бытовых и промышленных сетях. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в условиях повышенной влажности, запылённости или на улице. Климатическое исполнение УХЛ4 допускает использование в закрытых отапливаемых помещениях с контролируемой средой.

Преимущества

• Бистабильный режим экономит энергию - катушка питается лишь во время переключения;
• Поддержка AC/DC - универсальность для различных систем управления;
• Компактный форм-фактор (17,5 мм) - позволяет размещать больше устройств в одном шкафе;
• Свободная полюсность - не требует контроля за полярностью при подключении катушки;
• Функция сброса - возможность вернуть реле в начальное состояние внешним импульсом (например, через кнопку или другое реле);
• Винтовые зажимы - обеспечивают долговечное и надёжное соединение без необходимости специальных инструментов.

Ограничения применения

• Не предназначено для работы в условиях влажности, пыли, агрессивных газов - IP20 недостаточен для таких сред;
• Запрещено использовать вне диапазона температур УХЛ4 (−25…+40 C);
• Не рекомендуется для коммутации индуктивных нагрузок выше 16 А - риск возникновения дуги и преждевременного износа контактов;
• Не предназначен для частого включения/выключения более 1000 раз в час - это снизит срок службы контактов;
• Не имеет световой индикации - невозможно визуально определить текущее состояние без внешнего контрольного устройства.

Примеры использования

• Автоматизация системы освещения: реле включает свет при получении импульса от датчика движения и остается включенном состоянии до команды сброса;
• Управление насосом в системе водоснабжения: импульс от PLC переводит реле в рабочее положение, насос работает до следующего импульса сброса;
• Конвейерная линия: реле активирует двигатель при старте и деактивируется при аварийной остановке по сигналу с кнопки “Сброс”;
• Системы безопасности: реле удерживает замок в открытом состоянии до получения команды на закрытие.

Практические советы

• При использовании в системах с частыми переключениями - убедитесь, что нагрузка не превышает 80% от номинала (до 12,8 А), чтобы продлить срок службы контактов;
• Для подключения катушки используйте экранированные провода, особенно если рядом проходят силовые линии - это минимизирует помехи;
• При сборке щита учитывайте посадочные размеры: 17,5 мм - значит, на одной DIN-рейке можно разместить до 12 таких реле;
• Чтобы выполнить сброс, подайте импульс на ту же катушку, что и для включения - принцип двойного импульса;
• Проверяйте целостность контактов мультиметром перед первым включением - особенно если реле хранилось длительное время;
• Артикулы 13.61.0.024.0000 и 136100240000 - это одно изделие; при заказе указывайте любой из них - они взаимозаменяемы.
