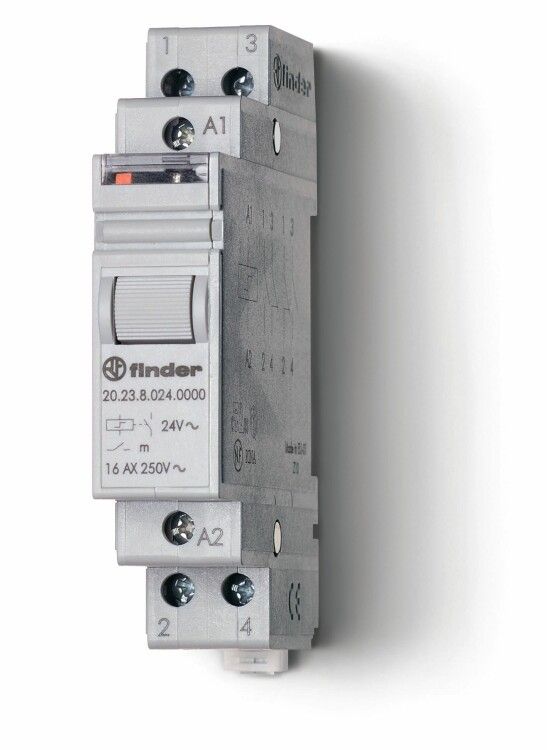

Модульное электромеханическое шаговое реле; 1NC+1NO 16А, 2 состояния; контакты AgNi; питание 24В АC; ширина 17.5мм | 202380240000 Finder 20.23.8.024.0000

Реле шаговое модульное электромеханическое 1NC+1NO 16А 2 состояния контакты AgNi питание 24В AC ширина 17.5мм степень защиты IP20 от бренда Finder (артикулы 20.23.8.024.0000 и 202380240000) предназначено для надёжного переключения нагрузок в автоматизированных системах на базе DIN-рейки.

Назначение и область применения

Это промежуточное реле используется для коммутирования слаботочных управляющих сигналов в силовые цепи. Подходит для управления освещением, нагревательными элементами, насосами, вентиляторами и другими устройствами с активной или индуктивной нагрузкой до 16 А. Часто применяется в панелях управления станков, конвейеров, систем HVAC и автоматизации зданий.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Контакты: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Ширина модуля: 17,5 мм (стандартная ширина одного модуля на DIN-рейке)
• Глубина монтажа: 58,4 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Переключающие контакты: один набор (1PDT - однополюсный с перекидным контактом)
• Подключение кнопок с подсветкой: возможно - контактная группа совместима с индикацией

Совместимость и монтаж

Реле монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для фиксации достаточно просто защёлкнуть реле на рейке - никаких инструментов не требуется. Модульная конструкция позволяет легко заменить реле без демонтажа соседних компонентов. Обратите внимание: глубина 58,4 мм требует достаточного свободного места внутри распределительного щита.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Конструкция обеспечивает изоляцию между катушкой и контактами, что снижает риск пробоя при импульсных перегрузках.

Преимущества

• Контакты из AgNi обеспечивают долгий срок службы даже при частых включениях и высокой индуктивной нагрузке
• Ручное управление - можно вручную перевести контакты в другое состояние для диагностики или аварийного отключения
• Модульная форма - удобна для компактной сборки панелей, совместима со всеми популярными DIN-корпусами
• Чёткая механическая фиксация положения контакта - визуальный контроль состояния (ON/OFF) возможен без тестера

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Запрещено использовать для сверхвысоких частот переключений (>1000 циклов/час) - это снизит срок службы контактов
• Не рекомендуется для управления двигателями с высоким пусковым током (например, асинхронные ЭД > 1,5 кВт) без дополнительной защиты
• Питание только 24 В AC - нельзя подключать к постоянному току или другому напряжению

Примеры использования

• Управление светильниками в системе «умного дома» через PLC или контроллер
• Переключение режимов работы теплового оборудования (нагрев/остывание)
• Автоматический запуск вентилятора при достижении порога температуры
• Резервирование цепей в системах безопасности - использование NC и NO контактов параллельно

Практические советы

• При установке в щиток убедитесь, что рядом есть минимум 10–15 мм свободного пространства вокруг реле для теплоотвода
• Проверьте соответствие сечения проводов - максимальное сечение 2,5 мм2; более толстые провода не войдут в клеммы
• Если используете подсвеченные кнопки - подключайте их к контактам реле так же, как к обычному выключателю
• Для длительной эксплуатации в условиях вибраций - дополнительно закрепите реле хомутами или клеящими планками
• Артикулы 20.23.8.024.0000 и 202380240000 - это один и тот же продукт, различаются форматы номера. Уточняйте при заказе.
