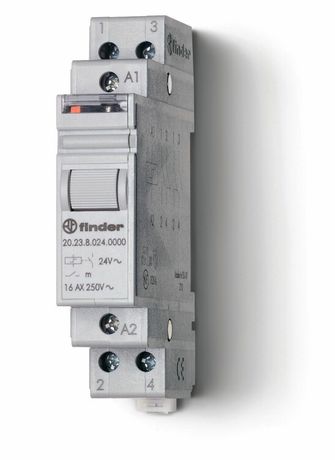

Модульное электромеханическое шаговое реле; 1NC+1NO 16А, 2 состояния; контакты AgNi; питание 240В АC; ширина 17.5мм; степень защиты IP20 FINDER 20.23.8.240.0000 202382400000

Реле шаговое модульное электромеханическое Finder 20.23.8.240.0000 - компактное устройство для коммутации нагрузок до 16 А в цепях переменного тока, предназначенное для установки на DIN-рейку и работы в системах автоматизации с напряжением 220–240 В. Модель сочетает надёжные контакты из серебро-никеля, возможность ручного управления и ширину всего 17,5 мм.

Назначение и область применения

Это промежуточное реле используется для переключения силовых цепей на основе слабого управляющего сигнала. Подходит для контроля освещения, нагревательных элементов, насосов, вентиляторов и других устройств с активной нагрузкой до 2000 Вт. Часто применяется в панелях управления, системах автоматизации зданий, промышленном оборудовании и бытовой автоматике. Благодаря двум контактным группам (1NO + 1NC) позволяет реализовать базовые логические схемы, такие как переключение между режимами или аварийное отключение.

Технические характеристики

• Тип реле: электромеханическое, модульное
• Род тока: переменный (AC)
• Номинальный коммутируемый ток: 16 А
• Напряжение питания: 220–240 В
• Количество контактов: 1 нормально замкнутый (1NC) + 1 нормально разомкнутый (1NO)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Ширина модуля: 17,5 мм (один модуль)
• Глубина монтажа: 58,4 мм
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Ручное управление: есть - можно вручную перевести контакты в другое состояние
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Реле Finder 20.23.8.240.0000 совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для установки достаточно защёлкнуть его на рейку - фиксация механическая, без инструментов. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки: L и N должны соответствовать маркировке на корпусе. Подключение кнопок с подсветкой возможно - реле не требует дополнительного питания для индикации.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для домашней и аналогичной промышленной среды. Конструкция обеспечивает электрическую изоляцию между управляющей цепью и силовыми контактами. Наличие ручного управления позволяет выполнять диагностику и тестирование без внешнего сигнала.

Преимущества

• Высокая долговечность контактов AgNi - подходят для частых включений даже при высоких токах
• Компактный формат (17,5 мм) - экономия места в распределительных щитах
• Возможность ручного переключения - удобно для обслуживания и наладки
• Чёткое разделение NC и NO - гибкость в проектировании схем
• Совместимость с подсвечиваемыми кнопками - не требуется отдельный источник питания для индикации

Ограничения применения

Не предназначено для работы в условиях повышенной запылённости, влажности или воздействия брызг воды - IP20 не обеспечивает защиту от внешних факторов. Не рекомендуется для коммутации индуктивных нагрузок свыше 2000 Вт (например, больших двигателей или трансформаторов). Также не следует использовать в цепях постоянного тока - реле рассчитано исключительно на переменный ток 220–240 В. Температурный диапазон ограничен: ниже −25 C возможны отказы в работе.

Примеры использования

• Автоматизация освещения: реле включает свет при срабатывании датчика движения, а при отключении - возвращает в исходное положение через NC-контакт
• Система отопления: управляет включением котла по сигналу термостата
• Конвейерная лента: переключает режимы работы (быстрый/медленный ход) на основании команды PLC
• Щитовая автоматика: служит как промежуточное звено между слаботочным контроллером и силовым оборудованием

Практические советы

• При выборе реле убедитесь, что ваша нагрузка не превышает 16 А и 2000 Вт - особенно важно для ламп накаливания и ТЭНа
• Проверьте посадочный диаметр клемм: они поддерживают провода до 2,5 мм2; более толстые жилы потребуют предварительной опрессовки
• Если планируете использовать реле в щите с множеством модулей - учтите глубину 58,4 мм, чтобы не было перегрузки задней стенки
• Для длительной службы избегайте частых включений при максимальной нагрузке - лучше применять с запасом по току
• Артикулы 202382400000 и 20.23.8.240.0000 - это один и тот же продукт; используйте любой для заказа
