Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgNi; питание 230В АC; ширина 17.5мм | 202182300000 Finder 20.21.8.230.0000

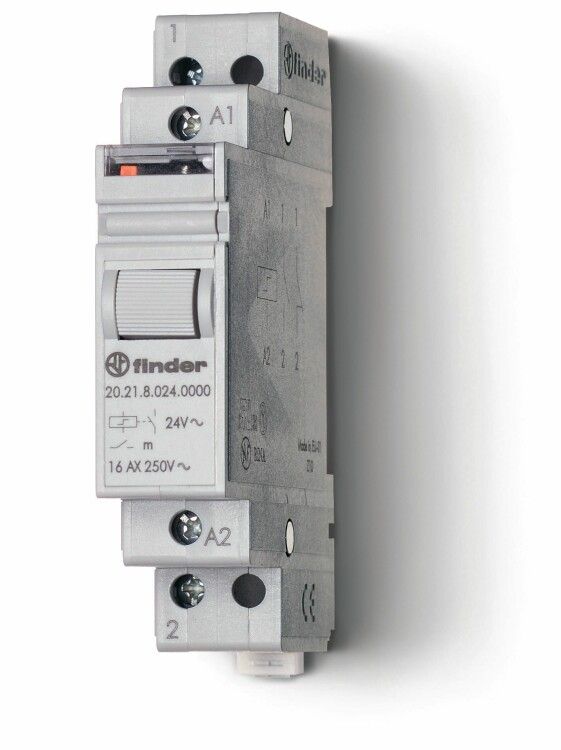

Реле шаговое модульное электромеханическое Finder 20.21.8.230.0000 - это компактное устройство для дистанционного переключения нагрузок до 16 А в сетях переменного тока 230 В. Подходит для автоматизации систем освещения, оборудования на DIN-рейке и задач, где требуется удержание состояния без постоянного питания.

Назначение и область применения

Это промежуточное реле с механическими контактами, которое работает как двухпозиционный переключатель: один импульс - включено, второй - выключено. Отличается от обычных реле тем, что сохраняет состояние даже после прекращения подачи напряжения на катушку. Применяется там, где важно избежать случайного отключения - например, в системах управления светом, конвейерах, насосах, HVAC-оборудовании. Особенно удобно для сценариев с кнопочным управлением, когда нужен «нажал - запомнилось - отпустил».

Технические характеристики

• Тип питания: переменный ток 230 В AC
• Номинальный ток контактов: 16 А
• Количество контактов: 1 нормально разомкнутый (NO)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Ширина модуля: 17,5 мм (стандартная для DIN-рейки)
• Глубина установки: 58,4 мм
• Максимальная мощность ламп: 2000 Вт (при индуктивной нагрузке)
• Степень защиты: IP20 - защищает от прикосновений пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Способ монтажа: на DIN-рейку 35 мм
• Ручное управление: есть - можно перевести контакты вручную через рычаг

Совместимость и монтаж

Реле Finder 20.21.8.230.0000 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защелкнуть его на рейке - фиксация надежная, демонтаж - легкий. Клеммы предназначены для проводов сечением до 2,5 мм2. Обратите внимание: подключение кнопок с подсветкой возможно, но необходимо учитывать, что светодиоды в них потребляют ток - он не должен превышать допустимую нагрузку на катушку реле. Модуль занимает одну позицию (17,5 мм), поэтому легко интегрируется в распределительные щиты.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность коммутирующих устройств. Сертификация гарантирует соответствие требованиям к изоляции, теплостойкости и долговечности контактов. Наличие ручного управления позволяет выполнять обслуживание без отключения питания - повышает безопасность при диагностике.

Преимущества

• Запоминающее действие - не требует постоянного питания для удержания состояния
• Контакты AgNi обеспечивают высокую износостойкость при частых переключениях
• Компактный форм-фактор - экономит место в щите
• Ручной перевод - удобен для тестирования и аварийного отключения
• Высокая коммутационная способность - подходит для мощных ламп и маломощных двигателей

Ограничения применения

Не применяйте в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от внешней среды. Не используйте для управления нагрузками выше 16 А или с индуктивностью, превышающей 2000 Вт. Не рекомендовано для частых переключений более 10 раз в минуту - это снижает срок службы контактов. Также не подходит для работы с постоянным током - только переменный 230 В AC.

Примеры использования

• Управление освещением в офисе: одна кнопка включает/выключает свет, реле запоминает положение
• Автоматизация конвейера: сигнал от PLC переключает режим, реле удерживает его до следующего сигнала
• Система «умный дом»: реле используется вместо многокнопочных выключателей для управления группой ламп
• Обслуживание станков: оператор нажимает кнопку - машина включается, снова нажимает - выключается

Практические советы

• При подключении кнопок с подсветкой проверьте суммарный ток светодиода + катушки - не превышайте 16 А
• Для длительной работы в щитах с высокой плотностью монтажа убедитесь, что рядом нет нагреваемых элементов - пластиковый корпус чувствителен к перегреву
• Перед первым включением проверьте ручной переключатель - он должен двигаться свободно
• Если реле часто срабатывает, периодически осматривайте контакты на наличие оплавления - особенно при работе с лампами накаливания
• Артикул 20.21.8.230.0000 - часть серии 20 от Finder; замена аналогична другим моделям этой серии с тем же типом контакта и напряжением
