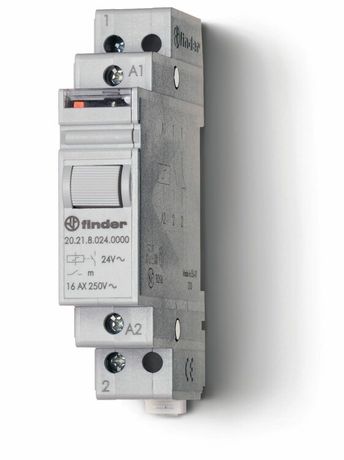

Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgSnO2; питание 230В АC; ширина 17.5мм | 202182304000 Finder 20.21.8.230.4000

Реле шаговое модульное электромеханическое Finder 20.21.8.230.4000 предназначено для надёжной коммутации нагрузок до 16 А в цепях переменного тока 230 В, особенно там, где требуется механическая изоляция и долгий срок службы контактов. Устройство устанавливается на DIN-рейку и подходит для автоматизации систем управления, освещения и оборудования с высокими требованиями к надёжности.

Назначение и область применения

Это промежуточное реле используется для управления более мощными нагрузками через слабые сигналы управления - например, от PLC, терморегуляторов или кнопочных постов. Подходит для коммутации ламповой нагрузки до 2000 Вт, нагревательных элементов, маломощных двигателей и других устройств в промышленных и бытовых системах. Благодаря механическому принципу работы, реле не требует внешнего источника питания для управления контактами - достаточно сигнала на катушку.

Технические характеристики

• Напряжение питания катушки: 230 В AC
• Номинальный ток контактов: 16 А
• Количество контактов: 1 нормально открытый (1NO)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к свариванию и износу
• Ширина модуля: 17,5 мм (стандартный модуль для DIN-рейки)
• Глубина установки: 58 мм
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Способ монтажа: на DIN-рейку 35 мм
• Ручное управление: есть - можно вручную перевести контакты в положение ON/OFF для диагностики

Совместимость и монтаж

Реле Finder 20.21.8.230.4000 совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа просто защёлкиваете его на рейку - фиксация происходит двумя защёлками снизу. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте соответствие напряжения сети 230 В AC - использование с постоянным током или другим напряжением повредит катушку. Подключите управляющий сигнал к выводам катушки (обозначены A1/A2), а нагрузку - к контактам L/T1 и T2.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для домашней и аналогичной промышленной среды. Конструкция обеспечивает электрическую изоляцию между катушкой и контактами, что снижает риск пробоя. Материал корпуса - самозагасающий пластик, не поддерживающий горение.

Преимущества

• Контакты из AgSnO₂ обеспечивают длительный срок службы даже при частых включениях и высоких импульсных нагрузках
• Ручное управление позволяет легко протестировать работу устройства без подачи сигнала управления
• Минимальная ширина (17,5 мм) экономит место на DIN-рейке
• Высокая переключательная способность - до 2000 Вт ламповой нагрузки
• Изготовлено по технологии модульного реле серии 20 - совместимо с другими компонентами этой серии

Ограничения применения

• Не предназначен для установки во влажных помещениях или на улице - IP20 не защищает от брызг и пыли
• Не рекомендуется для коммутации индуктивных нагрузок выше 16 А (например, крупных двигателей) без дополнительной защиты
• Не поддерживает управление постоянным током - только переменный 230 В AC
• Не имеет опциональной подсветки контактов; указанная в описании возможность подключения кнопок с подсветкой относится к совместимости с другими элементами системы, а не к этому реле

Примеры использования

• Управление группой LED-светильников в офисном помещении через систему автоматического освещения
• Переключение тепловых матов в системах обогрева полов
• Коммутация насосов или вентиляторов в системах HVAC
• Интерфейс между контроллером (PLC) и силовым оборудованием в станках

Практические советы

• При замене старого реле убедитесь, что новый экземпляр Finder 20.21.8.230.4000 имеет ту же ширину и тип контакта - иначе возможны проблемы с установкой на рейку
• Проверяйте напряжение перед подключением: даже кратковременная подача 380 В на катушку вызовёт её выход из строя
• Для частых включений (более 10 раз в минуту) следите за температурой окружающей среды - перегрев сокращает срок службы
• Используйте реле в сочетании с предохранителем на 16–20 А для защиты от перегрузок
• Если нужна подсветка состояния - используйте отдельные индикаторные модули серии 20, совместимые с этим реле
