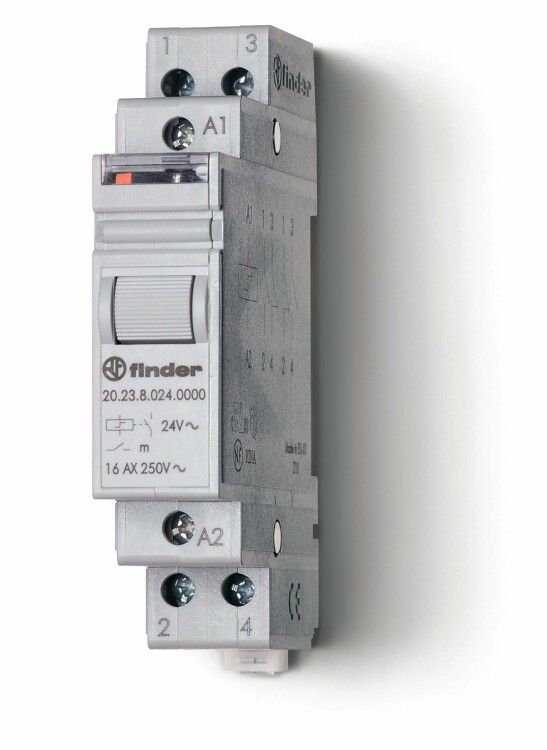

Модульное электромеханическое шаговое реле; 1NC+1NO 16А, 2 состояния; контакты AgSnO2; питание 24В АC; ширина 17.5мм; степень защиты IP20 FINDER 202380244000 20.23.8.024.4000

Реле шаговое модульное электромеханическое 1NC+1NO 16А 2 состояния контакты AgSnO2 питание 24В AC ширина 17.5мм степень защиты IP20 от бренда Finder (артикулы 202380244000 / 20.23.8.024.4000) предназначено для надёжной коммутации нагрузок в цепях переменного тока на DIN-рейку. Подходит для автоматизации оборудования, где требуется физический разрыв цепи с высокой износостойкостью контактов.

Назначение и область применения

Это промежуточное реле используется для управления силовыми цепями через слабые управляющие сигналы. Благодаря механическому принципу работы и контактам из серебро-оксида олова (AgSnO₂), оно выдерживает частые включения/выключения даже при высоких токах. Применяется в системах автоматизации: управление двигателями, нагревательными элементами, светильниками, конвейерами, насосами и другим оборудованием с активной нагрузкой до 2000 Вт.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Максимальная коммутируемая мощность: 2000 Вт
• Конфигурация контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Тип контактов: AgSnO₂ - устойчивы к дуге, подходят для частых переключений
• Ширина модуля: 17,5 мм (стандартная для DIN-рейки)
• Глубина монтажа: 58,4 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Подключение кнопок с подсветкой: возможно (светодиодная индикация встроена в модель)

Совместимость и монтаж

Реле шаговое модульное электромеханическое 1NC+1NO 16А 2 состояния контакты AgSnO2 питание 24В AC ширина 17.5мм степень защиты IP20 монтируется на стандартную DIN-рейку типа TS35. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для подключения управляющей цепи используйте два вывода катушки - они помечены L1/N1 и L2/N2. Нагрузочные контакты (1NO и 1NC) расположены отдельно - соблюдайте полярность при подключении нагрузки. Модель совместима со всеми устройствами серии Finder 20 - можно использовать в комплекте с другими модулями этой же серии.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность и долговечность реле для бытового и промышленного использования. Конструкция обеспечивает гальваническую развязку между управляющей цепью (24 В AC) и силовой (до 16 А). Отсутствие взрывозащиты делает его непригодным для опасных зон.

Преимущества

• Высокая износостойкость контактов AgSnO₂ - срок службы до 1 млн операций
• Физический разрыв цепи - исключает паразитные токи, важен для безопасности
• Встроенная светодиодная индикация - позволяет визуально контролировать состояние реле
• Ручное управление - возможность принудительно перевести контакты в положение “ON” или “OFF” без сигнала управления
• Модульная форма - легко интегрируется в распределительные щиты, занимает мало места

Ограничения применения

• Не предназначен для постоянной работы в условиях пыли, влаги или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов
• Запрещено применять в цепях постоянного тока - только переменный ток 24 В AC
• Не рекомендуется для управления индуктивными нагрузками выше 2000 Вт (например, большие трансформаторы или мощные ЭМ-катушки)
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)

Примеры использования

• Управление освещением в цеху через PLC - реле включает/выключает группы светильников
• Переключение режимов работы станка: медленный/быстрый ход через изменение подачи питания на двигатель
• Автоматическая система теплоснабжения: реле включает ТЭН при достижении заданной температуры
• Система аварийного отключения: при срабатывании датчика реле размыкает цепь питания насоса

Практические советы

• При установке на DIN-рейку убедитесь, что глубина щита достаточна - реле выступает на 58,4 мм назад
• Для увеличения срока службы не перегружайте контакты - лучше выбирать запас по току (например, 10–12 А вместо 16 А)
• Если используются длинные провода к катушке, проверьте падение напряжения - недостаток 24 В может вызвать некорректное срабатывание
• При использовании с кнопками с подсветкой - учтите, что индикация будет работать только при наличии питания на катушке
• Проверяйте соответствие типов контактов (NO/NC) в вашей схеме - путаница может привести к неверному поведению системы
