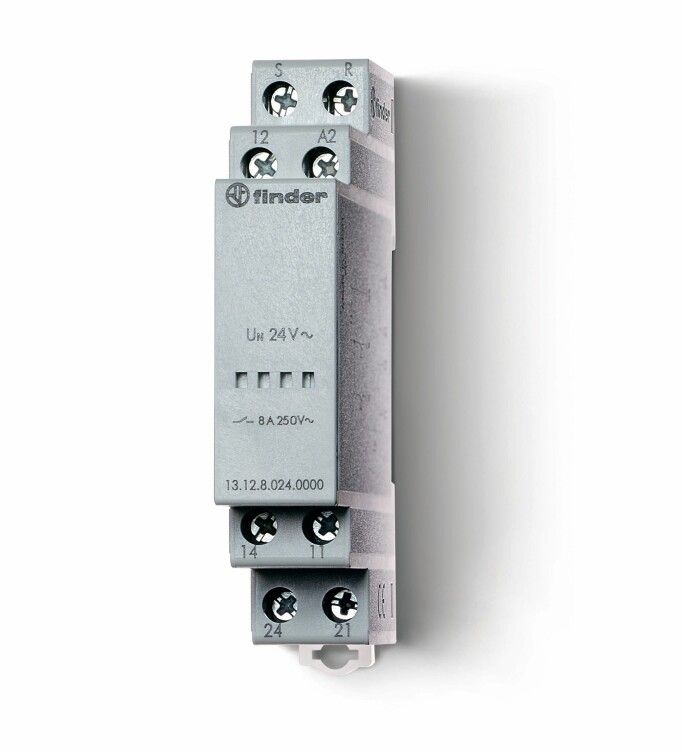

Электронные шаговые реле Модульное электронное бистабильное - 131200240000 FINDER 13.12.0.024.0000

Реле модульное электронное вызывное со сбросом 1CO+1NO 8A, питание 24В AC/DC, ширина 17.5мм, степень защиты IP20 от Finder (артикулы 131200240000 / 13.12.0.024.0000) - это компактное бистабильное реле для управления нагрузками до 8 А в системах автоматизации жилых и коммерческих помещений, например, в душевых, гостиничных номерах или на входных группах. Его ключевая особенность - возможность удерживать состояние после срабатывания без постоянного питания катушки.

Назначение и область применения

Это реле используется там, где требуется однократное включение нагрузки и последующий сброс вручную или по сигналу. Подходит для управления освещением, вентиляцией, насосами или замками, когда важно избежать постоянной подачи энергии на управляющую цепь. Часто применяется в системах «вызов-ответ»: кнопка вызова активирует устройство, которое остаётся включённым до момента ручного сброса. Устройство идеально встраивается в распределительные щиты жилых домов, отелей, офисов и общественных зданий.

Технические характеристики

• Напряжение питания: 24 В переменного или постоянного тока (AC/DC) - совместимо с большинством слаботочных систем управления
• Номинальный ток контактов: 8 А - позволяет коммутировать нагрузки до 1920 Вт при 24 В DC или ~1800 Вт при 24 В AC
• Тип контактов: 1CO + 1NO (один перекидной и один нормально открытый) - обеспечивает гибкую схему управления
• Характеристика работы: бистабильное (двухпозиционное) - сохраняет положение даже при отключении питания
• Ширина: 17,5 мм - занимает одну стандартную позицию на DIN-рейке
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли
• Подключение: винтовые зажимы - надёжное и проверенное соединение для медных проводов
• Материал корпуса: самозагасающий пластик - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95%
• Поляризация: свободная - можно подключать к сети без соблюдения полярности

Совместимость и монтаж

Реле модульное электронное вызывное со сбросом 1CO+1NO 8A, питание 24В AC/DC, ширина 17.5мм, степень защиты IP20 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить устройство в рейку и защёлкнуть. Клеммы рассчитаны на провода сечением от 0,2 до 2,5 мм2. Обязательно использовать изолированные наконечники при работе с многожильными проводами. Питание подаётся на катушку - она не требует постоянного тока для удержания состояния, что снижает тепловыделение и потребление энергии. После срабатывания реле остается в новом состоянии до подачи сигнала сброса на вторую катушку или через внешний выключатель.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Конструкция выполнена с учётом требований к изоляции, механической прочности и предотвращению возгорания. Материал корпуса имеет класс горючести UL94 V-0. Применение в условиях повышенной влажности (например, в душевых) допускается только при условии, что само реле установлено вне зоны прямого попадания воды - IP20 не обеспечивает защиту от влаги.

Преимущества

• Бистабильность - экономия электроэнергии: катушка потребляет энергию только во время переключения, а не постоянно
• Компактность: всего 17,5 мм в ширину - позволяет разместить больше функциональных элементов в одном щите
• Гибкая схема: наличие одного CO и одного NO контакта даёт возможность реализовать различные логические сценарии
• Универсальное питание: 24 В AC/DC - совместимо с большинством контроллеров, системами безопасности и автономными источниками
• Простой сброс: не требует программирования - физический выключатель или импульс на другую катушку возвращают реле в исходное состояние

Ограничения применения

• Не предназначено для установки в местах с высокой влажностью, пылью или риском брызг - IP20 не защищает от жидкости
• Не рекомендуется для коммутации индуктивных нагрузок выше 8 А (например, мощные двигатели) без дополнительной защиты
• Не подходит для частого переключения более 10–15 раз в минуту - возможен износ механических контактов
• Требуется внешнее устройство для сброса - само по себе не возвращает состояние автоматически
• Не предназначен для промышленных сред с вибрацией выше 1g - может произойти ложное срабатывание

Примеры использования

• Вызов дверного замка в отеле: кнопка у входа активирует реле - замок открывается, сброс происходит при закрывании двери через второй выключатель
• Освещение в душевой: кнопка включает свет, он остаётся включённым до нажатия кнопки сброса рядом с выходом
• Система оповещения: кнопка тревоги запускает звонок, который продолжает работать до ручного отключения
• Автоматизация вентиляции: включение по команде, сброс по окончанию времени через таймер или термостат

Практические советы

• При использовании в системах с несколькими точками вызова - подключайте все кнопки параллельно к катушке срабатывания; сброс делайте отдельной кнопкой на каждой линии
• Обязательно используйте предохранители на линии нагрузки - особенно при управлении лампами накаливания, которые имеют большой пусковой ток
• Проверьте посадочное место на DIN-рейке перед установкой - некоторые рейки имеют деформацию, которая мешает защёлкиванию
• Для долговечности контактов не коммутируйте светодиодные нагрузки ниже 5 Вт - они могут вызывать микродуги и окисление
• Запомните: этот тип реле не является обычным промежуточным - он не возвратный! Без сброса останется включённым навсегда
