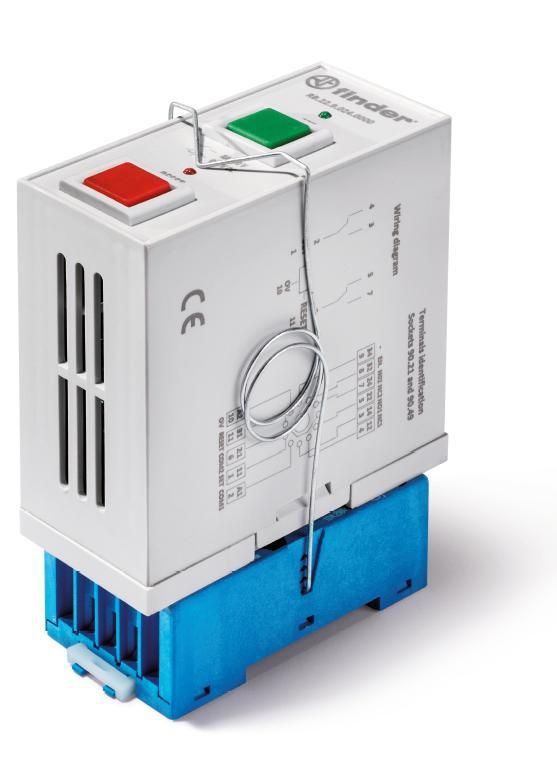

Промышленные бистабильные реле; в комплекте с розеткой 90.21; кнопки SET, RESET; 2CO 8A; Контакты AgNi | RB2290249021 Finder RB.22.9.024.9021

Бистабильное реле Finder RB2290249021 предназначено для надежной коммутации нагрузок постоянного тока в автоматизированных системах. Благодаря двум обмоткам и механической фиксации состояния, устройство потребляет энергию только при переключении - идеально для энергоэффективных решений на DIN-рейке.

Назначение и область применения

Реле Finder RB2290249021 используется для управления нагрузками, требующими удержания одного из двух состояний без постоянного питания. Подходит для систем автоматизации, где важно сохранить положение контактов после отключения питания - например, в цепях включения/выключения оборудования, сигнализации, логических схемах управления.

Технические характеристики

• Тип тока: постоянный (DC), 24 В
• Коммутируемый ток: до 8 А
• Количество переключающих контактов: 2 (2CO - два переключающих контакта)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Степень защиты: IP20 - защищает от предметов более 12 мм, не защищено от воды
• Способ монтажа: на DIN-рейку (ширина 2 модуля, глубина 58,4 мм)
• Максимальная мощность ламповой нагрузки: 500 Вт
• Обмотки: две - для команд SET (установка) и RESET (сброс)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: EN 50178 - соответствует требованиям безопасности промышленного электрооборудования Европы

Совместимость и монтаж

Реле Finder RB2290249021 совместимо со стандартными розетками серии 90.21. Для установки достаточно вставить устройство в розетку на DIN-рейке - контактная группа обеспечивает надежное соединение без пайки. Кнопки SET и RESET позволяют вручную изменить состояние контактов без внешнего управления - удобно при тестировании и аварийном сбросе.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 50178, что гарантирует безопасность при использовании в промышленных системах. Конструкция исключает самопроизвольное переключение при вибрациях и скачках напряжения. Нагрузка до 8 А и 500 Вт не превышает предельные значения для контактов AgNi, обеспечивающих долгую жизнь даже при частых коммутациях.

Преимущества

• Бистабильность - реле сохраняет состояние при отключении питания, снижает энергопотребление
• Два независимых входа (SET / RESET) - гибкое управление из нескольких точек
• Ручное управление через кнопки - возможность оперативного вмешательства без PLC
• Контакты AgNi - высокая износостойкость, подходят для индуктивных и емкостных нагрузок
• Фиксированная ширина 2 модуля - легко помещается в распределительные щиты

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пыли
• Подходит только для постоянного тока 24 В - нельзя использовать в сетях переменного тока
• Максимальная мощность 500 Вт - не рекомендуется для нагревательных элементов выше этого порога
• Температурный диапазон УХЛ4 ограничен - не применяйте в условиях ниже −25C или выше +40C

Примеры использования

• Управление световым сигналом на конвейере - включение при старте, выключение при остановке, сохранение состояния при отключении питания
• Система аварийного отключения станка - кнопка RESET сбрасывает режим, SET активирует готовность
• Цепь управления дверью лифта - реле фиксирует положение “открыто” или “закрыто”, не требуя постоянного питания
• Автоматический контроль запаса материалов - включение насоса при уровне ниже нормы, отключение при восстановлении

Практические советы

• При подключении используйте провода сечением не менее 1,5 мм2 для тока 8 А - избегайте перегрева
• Учитывайте посадочную глубину 58,4 мм - проверьте свободное место в щите перед установкой
• Для защиты от импульсов при коммутации индуктивных нагрузок (например, катушек) параллельно контакту установите демпферную цепь RC
• Частые ручные нажатия кнопок SET/RESET не влияют на срок службы - конструкция рассчитана на многократные операции
• Замена реле происходит без перепайки - просто выньте старое и вставьте новое в ту же розетку 90.21
