Промышленные бистабильные реле; монтаж в розетку 90 серии; кнопки SET, RESET; 2CO 8A; Контакты AgNi | RB2291250000 Finder RB.22.9.125.0000

Реле промышленное бистабильное Finder RB с монтажом в розетку 90 серии обеспечивает надёжное управление нагрузкой до 8 А при постоянном напряжении 110–125 В DC. Благодаря двум обмоткам и кнопкам SET/RESET, устройство сохраняет состояние после отключения питания - идеально для систем централизованного управления, где важна энергонезависимость.

Назначение и область применения

Реле промышленное бистабильное Finder RB используется там, где необходимо зафиксировать положение контактов без постоянного потребления энергии. Подходит для автоматизации: управление освещением, запуск/останов оборудования, переключение режимов работы на конвейерах, станках, системах безопасности. Применяется в пультах управления, распределительных щитах, устройствах с централизованным контролем.

Технические характеристики

• Тип: бистабильное реле - сохраняет последнее состояние даже при отключении питания
• Напряжение питания: 110–125 В постоянного тока (DC)
• Коммутируемый ток: 8 А при активной нагрузке
• Контакты: 2 переключающих (2CO), материал - серебро-никель (AgNi), устойчивы к дуге и износу
• Количество нормально открытых/закрытых контактов: 0/0 - все контакты универсальные, переключаемые
• Метод управления: две отдельные обмотки - SET (включение) и RESET (выключение), можно управлять кнопками или внешним сигналом
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Монтаж: DIN-рейка, совместим с розетками серии 90
• Нормативы: EN 50178 - соответствует требованиям к электрооборудованию для промышленных установок

Совместимость и монтаж

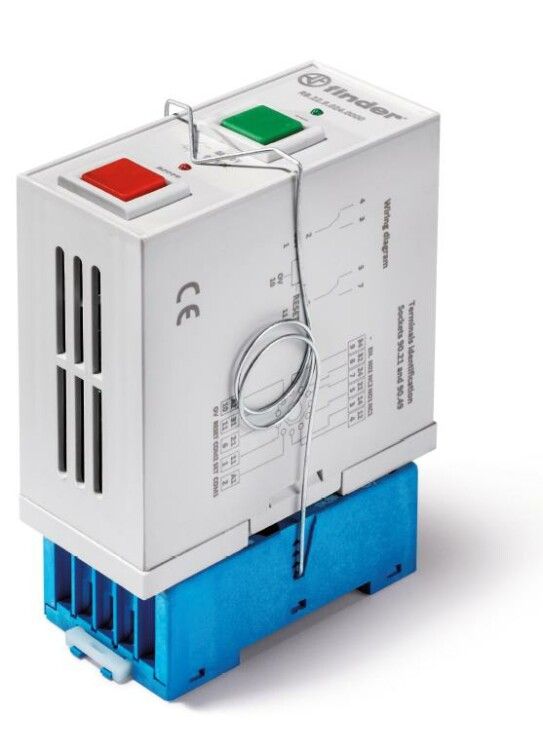

Реле промышленное Finder RB устанавливается в розетки серии 90, что позволяет легко заменить старое реле без перепайки проводов. Для подключения используйте клеммы, расположенные на нижней части корпуса. Кнопки SET и RESET находятся на лицевой панели - позволяют проверить работу вручную без подачи сигнала управления. Монтаж возможен только на стандартизированную DIN-рейку шириной 35 мм. Не рекомендуется использовать с адаптерами или переходными платами - это снижает надёжность соединения.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 50178, который гарантирует безопасность при использовании в промышленных системах. Конструкция исключает самопроизвольное переключение. Отсутствие механической фиксации между обмотками предотвращает одновременное срабатывание SET и RESET. Серебро-никелевые контакты обеспечивают долгий срок службы при коммутации индуктивных и резистивных нагрузок.

Преимущества

• Энергонезависимость: после отключения питания реле остаётся в последнем состоянии - не требует восстановления программы
• Долгий срок службы контактов благодаря материалу AgNi - особенно важно при частых переключениях
• Ручное управление через кнопки SET/RESET - удобно для диагностики и тестирования
• Модульный монтаж в розетку 90 серии - быстрая замена без демонтажа всей системы
• Поддержка двухобмоточной схемы - позволяет управлять реле из нескольких точек

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от пыли и воды
• Нельзя применять при переменном токе - только постоянный ток 110–125 В DC
• Не рассчитано на ток выше 8 А - превышение вызывает оплавление контактов
• Не подходит для высокочастотных переключений более 10 раз в минуту - риск перегрева обмоток
• Использование вне диапазона УХЛ4 (температура ниже −25C или выше +40C) может привести к отказу

Примеры использования

• Управление светом в цеху: один сигнал SET включает освещение, другой RESET выключает - система помнит состояние после аварийного отключения
• Переключение режимов станка: реле фиксирует выбранный цикл работы, пока оператор не отправит команду RESET
• Автоматический клапан: два импульса - открыть и закрыть - без необходимости постоянного питания катушки
• Система безопасности: реле остаётся в положении “блокировка” даже при потере питания, пока не будет подана команда сброса

Практические советы

• При подключении соблюдайте полярность - неверное подсоединение обмоток может повредить реле
• Используйте защитные диоды параллельно каждой обмотке, чтобы гасить ЭДС самоиндукции при отключении
• Проверьте посадочный диаметр розетки 90 серии перед установкой - он должен точно соответствовать корпусу rb.22.9.125.0000
• Для частых переключений лучше использовать реле с меньшим током нагрузки - так продлевается жизнь контактов
• Не закрывайте реле герметичными крышками - IP20 не предусматривает герметизации, нужен свободный доступ к контактам для обслуживания
