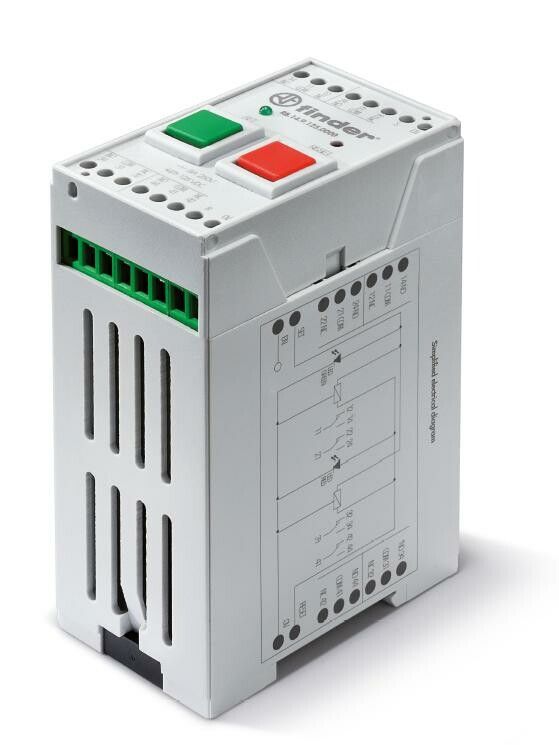

Промышленные бистабильные реле; монтаж на рейку 35мм; кнопки SET, RESET; 4CO 8A; Контакты AgNi | RB1490240000 Finder RB.14.9.024.0000

Реле промышленное бистабильное Finder RB с артикулом rb.14.9.024.0000 предназначено для надёжного централизованного управления нагрузками до 8 А в системах автоматизации. Благодаря двум обмоткам и механической фиксации состояния, устройство потребляет энергию только при переключении - идеально для энергоэффективных решений.

Назначение и область применения

Реле промышленное бистабильное Finder RB используется там, где важно сохранить состояние выхода после отключения питания - например, в системах аварийной сигнализации, управлении освещением, запуске/остановке оборудования. Подходит для установки в щитах автоматики, на DIN-рейку 35 мм. Применяется в машиностроении, пищевой промышленности, логистических комплексах и других зонах с умеренной влажностью и температурой.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Коммутируемый ток: 8 А на каждый контакт
• Количество контактов: 4 переключающих (4CO - 4 однополюсных переключаемых)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип реле: бистабильное - два устойчивых состояния без постоянного питания
• Количество обмоток: две - одна для SET, другая для RESET
• Степень защиты: IP20 - защищает от предметов более 12 мм, но не от воды и пыли
• Способ монтажа: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Нормативный документ: EN 50178 - соответствие требованиям безопасности для электрооборудования в промышленных установках

Совместимость и монтаж

Реле промышленное бистабильное Finder RB совместимо со всеми стандартными DIN-рейками 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на затяжку отверткой - момент не более 0,5 Нм. Механизм имеет кнопки SET и RESET для ручного переключения - удобно при тестировании или аварийном обслуживании. Устройство не требует внешнего источника питания для поддержания состояния - достаточно импульса на нужную обмотку.

Безопасность и стандарты

Реле соответствует норме EN 50178, что гарантирует безопасность при использовании в промышленных электрических системах. Конструкция исключает самопроизвольное переключение. Контакты AgNi обеспечивают долгую работу даже при коммутации индуктивных нагрузок. Климатическое исполнение УХЛ4 позволяет применять реле в помещениях с колебаниями температуры и влажности, характерных для российских условий.

Преимущества

• Нулевое энергопотребление в устойчивом состоянии - экономия энергии и снижение тепловыделения
• Импульсное управление - легко интегрируется с PLC, таймерами, датчиками
• Механическая фиксация положения - состояние сохраняется при отключении питания
• Контакты из AgNi - высокая износостойкость, подходят для частых включений
• Ручные кнопки SET/RESET - возможность проверки и принудительного управления без внешней системы

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от влаги
• Запрещено использовать для коммутации переменного тока выше 250 В - только постоянный ток 24 В
• Не рекомендовано для нагрузок с высокими пусковыми токами (>8 А) - риск сваривания контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление световой сигнализацией на участке - включение при срабатывании датчика, выключение при сбросе
• Функция “стоп” на станке - кнопка RESET останавливает оборудование и сохраняет состояние до следующего запуска
• Автономная система контроля доступа - реле остаётся в замкнутом состоянии после получения команды, даже при отключении сети
• Централизованное управление несколькими насосами через один контроллер - одно реле управляет четырьмя цепями

Практические советы

• При подключении соблюдайте полярность - неверная подача на обмотки может повредить реле
• Для длительной службы избегайте частых переключений (>1000 раз/час) - хотя контакты AgNi прочные, они всё же имеют предел
• Убедитесь, что посадочная ширина DIN-рейки точно 35 мм - некорректная посадка вызывает перекос и плохой контакт
• Проверьте нагрузку перед установкой - если ток больше 8 А, выбирайте реле с большим рейтингом
• При работе в условиях пыли - регулярно очищайте корпус, так как IP20 не препятствует попаданию частиц внутрь
