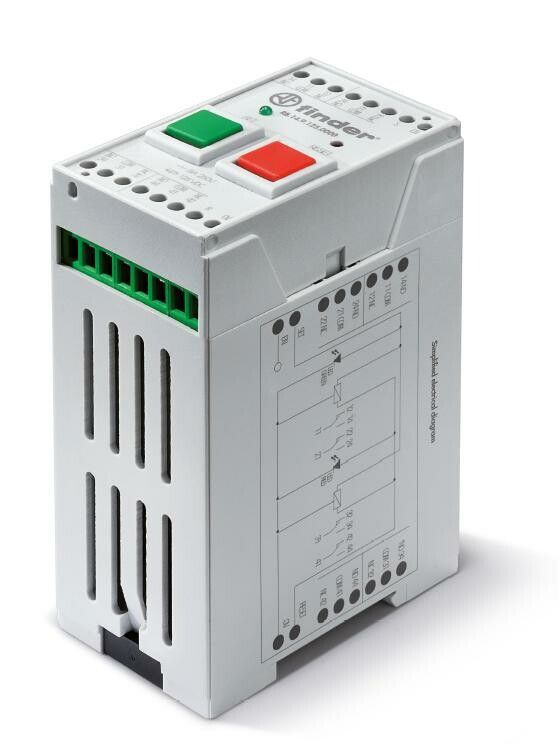

Промышленные бистабильные реле; монтаж на рейку 35мм; кнопки SET, RESET; 4CO 8A; Контакты AgNi | RB1492500000 Finder RB.14.9.250.0000

Реле промышленное бистабильное Finder RB1492500000 предназначено для надёжного и энергоэффективного управления нагрузками в автоматизированных системах. Благодаря двум обмоткам и механической фиксации состояния, устройство не требует постоянного питания для удержания контактов, что снижает тепловую нагрузку и повышает долговечность. Подходит для установки на DIN-рейку 35 мм в щитах управления промышленного оборудования.

Назначение и область применения

Реле промышленное бистабильное Finder RB1492500000 используется для централизованного управления электрическими цепями, где важно сохранить состояние контактов после отключения питания. Применяется в системах автоматизации: управление двигателями, освещением, нагревательными элементами, конвейерами, насосами. Особенно эффективно там, где требуется минимизация потребления энергии и исключение потери сигнала при кратковременных перебоях в сети.

Технические характеристики

• Тип: бистабильное реле с двумя обмотками (SET и RESET)
• Количество контактов: 4 переключающих (4CO - 4 перекидных)
• Коммутируемый ток: до 8 А при напряжении переменного/постоянного тока
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Напряжение питания: 220–250 В постоянного тока (DC)
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупной пыли, но не герметичное
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Ручное управление: да - есть кнопки SET и RESET для тестирования и ручного переключения
• Нормативы: соответствует EN 50178 - требования к электрооборудованию для промышленных установок

Совместимость и монтаж

Реле Finder RB1492500000 совместимо со всеми стандартными DIN-рейками 35 мм. Для подключения используйте клеммы с зажимами на 0,2–2,5 мм2. Кнопки SET и RESET расположены на лицевой панели - позволяют вручную перевести реле в нужное состояние без внешнего сигнала. Обратите внимание: питание подаётся **только** на одну из двух обмоток (SET или RESET) импульсом длительностью более 10 мс - постоянное напряжение не требуется и может вывести реле из строя.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 50178, который гарантирует безопасность при использовании в промышленных распределительных устройствах. Конструкция обеспечивает гальваническую развязку между управляющей цепью и силовыми контактами. Материалы контактов AgNi обеспечивают высокую устойчивость к свариванию и эрозии при коммутации индуктивных нагрузок.

Преимущества

• Не требует постоянного питания - экономит энергию и снижает нагрев в шкафу
• Фиксирует своё состояние даже при отключении питания - идеально для аварийных и резервных систем
• Контакты AgNi - долговечны при частых включениях и высоких токах
• Ручные кнопки SET/RESET - удобны для диагностики и обслуживания без доступа к контроллеру
• Импульсное управление - позволяет использовать слаботочные сигналы (PLC, датчики) для управления мощными нагрузками

Ограничения применения

• Не предназначен для работы во влажной среде, на улице или в помещениях с высокой запылённостью - IP20 не обеспечивает защиту от воды и мелкой пыли
• Запрещено подавать постоянное напряжение на обмотки - только импульсы; длительное воздействие вызывает перегрев и выход из строя
• Не рекомендуется для коммутации емкостных нагрузок выше 100 мкФ - возможны скачки тока при включении
• Работает только при напряжении 220–250 В DC - несовместимо с сетями 12/24/48 В или переменным током

Примеры использования

• Управление двигателем конвейера: при получении сигнала SET - двигатель включается, при RESET - останавливается, даже при отключении питания система помнит последнее состояние
• Аварийное освещение: реле удерживает включённое состояние света после сбоя сети, пока не будет отправлен командный сигнал RESET
• Централизованное управление группой нагревателей через PLC - один импульс от контроллера меняет положение всех четырёх контактов одновременно

Практические советы

• Перед первым включением проверьте полярность питания - неверное подключение обмоток может привести к отказу
• При монтаже в плотном шкафу обеспечьте воздушный зазор вокруг реле - для лучшего теплоотвода
• Для защиты от перенапряжений на индуктивных нагрузках (например, катушки реле или мотора) используйте RC-цепочку или варистор параллельно нагрузке
• Частые переключения (>1000 раз/час) могут снизить срок службы - для таких режимов рассмотрите использование соленоидных реле с более высокой механической износостойкостью
• При замене аналога - убедитесь, что новый компонент имеет те же тип контактов (4CO) и напряжение питания (220–250 В DC); не все бистабильные реле совместимы по параметрам
