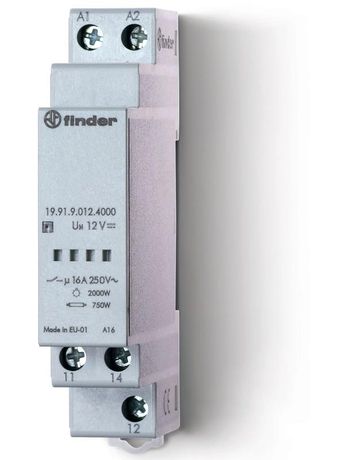

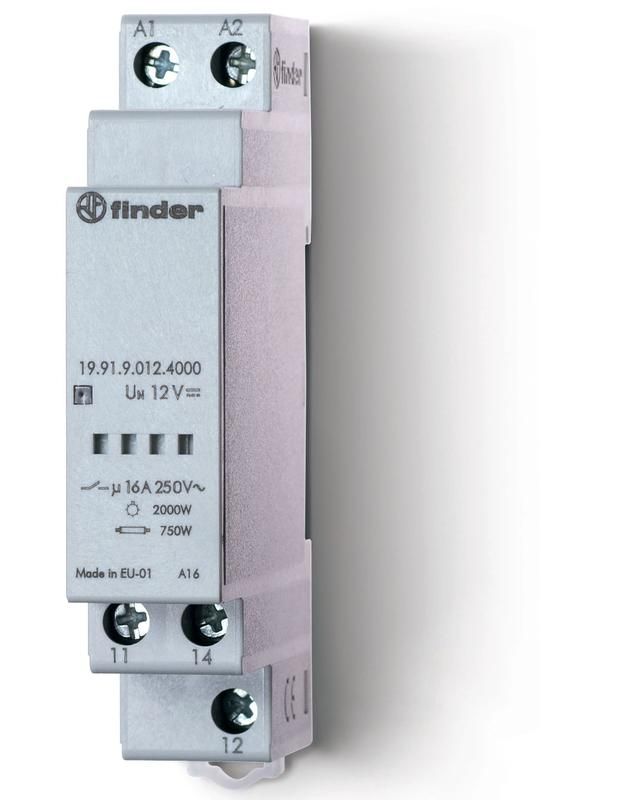

Модульное силовое моностабильное реле; 1СO 16A; контакты AgSnO2; питание 24В DC; ширина 17.5мм; степень защиты IP20 | 199190244000PAS Finder

Реле модульное силовое моностабильное Finder 19 199190244000pas предназначено для коммутации нагрузок до 16 А в цепях постоянного тока. Устройство устанавливается на DIN-рейку и подходит для автоматизации промышленного оборудования, где требуется надежное управление мощными потребителями при напряжении 24 В постоянного тока.

Назначение и область применения

Реле модульное силовое моностабильное Finder 19 199190244000pas используется для включения и выключения электрических нагрузок в системах управления. Его применяют там, где нужна изоляция между слаботочным управляющим сигналом (24 В DC) и силовой цепью. Подходит для управления двигателями, нагревательными элементами, светильниками, насосами и другими устройствами с током до 16 А.

Технические характеристики

• Тип: моностабильное (одновременно замыкающий контакт, без самоблокировки)
• Количество и тип контактов: 1CO (один переключающий контакт - 1 нормально открытый + 1 нормально закрытый)
• Максимальный коммутируемый ток: 16 А
• Тип контактов: серебро-оксид олова (AgSnO₂) - устойчивы к свариванию и износу при высоких токах
• Напряжение питания катушки: 24 В постоянного тока (DC)
• Ширина корпуса: 17,5 мм - совместимо со стандартной DIN-рейкой
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли

Совместимость и монтаж

Реле модульное силовое Finder 19 199190244000pas монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Клеммы для подключения катушки и контактов расположены с лицевой стороны - удобны для быстрого подключения проводов сечением до 2,5 мм2. Для подключения используйте одножильные или многожильные провода с опрессовкой. Нельзя использовать гибкие многожильные провода без наконечников - есть риск потери контакта.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61810-1 и EN 60255-5 для реле управления. Материалы корпуса - самозатухающие, что снижает риск распространения пламени. Сертифицировано для работы в условиях промышленной среды с температурой от -25 C до +70 C.

Преимущества

• Контакты AgSnO₂ обеспечивают долгий срок службы даже при частых включениях токов близких к предельным
• Узкий профиль (17,5 мм) позволяет компактно размещать несколько реле на одной рейке
• Четкая механическая фиксация на DIN-рейке - исключает случайное выпадение
• Низкое энергопотребление катушки (24 В DC) - совместимо с большинством PLC и контроллеров

Ограничения применения

• Не предназначен для работы во влажных, запыленных или агрессивных средах - IP20 не обеспечивает защиту от жидкости и пыли
• Запрещено применять для коммутации переменного тока выше 250 В - только постоянный ток
• Не рекомендуется для частых включений (>1200 раз/час) при максимальном токе - возможен перегрев и ускоренный износ контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление двигателем конвейера через PLC с выходом 24 В DC
• Переключение режима нагрева в термокамере
• Автоматическое включение освещения на участке производства
• Коммутация электромагнитного клапана в системе пневматики

Практические советы

• При установке проверьте соответствие полярности на катушке - 24 В DC требуют правильного подключения "+" и "-"
• Для нагрузок с индуктивностью (например, катушки, двигатели) рекомендуется параллельно контакту установить демпферную цепь (диод или RC-цепь) - это продлит жизнь контактам
• Учитывайте посадочный размер: ширина 17,5 мм - значит, на 1 метр DIN-рейки поместится до 5 таких реле
• Проверяйте состояние контактов периодически - особенно при работе с токами близкими к 16 А. При появлении следов подгорания замените реле немедленно
