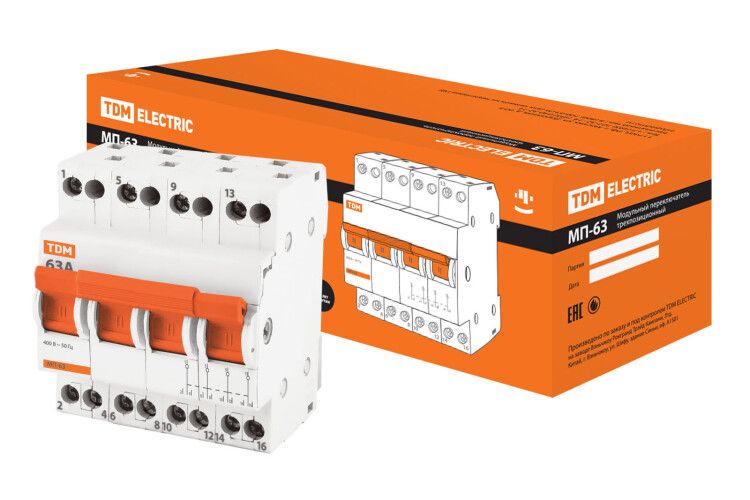

Переключатель модульный трехпозиционный МП-63 4P 63А | SQ0224-0036 TDM

Модульный переключатель трехпозиционный МП-63 четырехполюсный 63А от TDM ELECTRIC - устройство для коммутации трёх рабочих состояний в силовых цепях переменного тока до 400 В. Применяется в системах распределения энергии там, где требуется надёжное отключение и переключение между источниками питания, особенно в условиях, требующих физического разрыва цепи.

Назначение и область применения

Модульный переключатель трехпозиционный МП-63 четырехполюсный 63А предназначен для ручного переключения между тремя положениями: «включено слева», «выключено (нейтральное)», «включено справа». Каждый из четырёх полюсов одновременно переключает свою цепь, что позволяет управлять трёхфазной сетью с нулевым проводником. Устройство обеспечивает механическое силовое разъединение, соответствующее требованиям DIN VDE 0113 - то есть при переводе в нейтральное положение все контакты полностью размыкаются, и цепь становится безопасной для обслуживания.

Используется в ВРУ (вводно-распределительных устройствах) жилых, административных и общественных зданий, на объектах с двумя источниками питания (например, основной и резервный генератор), а также в системах автоматизации, где нужен ручной выбор режима работы без автоматических элементов.

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 380–400 В;
• Четыре полюса - управление всеми фазами L1, L2, L3 и N (нейтраль) одним механизмом;
• Три позиции переключения: ЛЕВО – ОТКЛ – ПРАВО, с обязательным нейтральным положением «0»;
• Отключающая способность при коротком замыкании: 0,01 кА - не предназначена для отключения аварийных токов, служит только для ручного отключения при нормальных условиях;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в щитах;
• Ширина: 4 модуля (72 мм) - занимает четыре стандартных места на DIN-рейке (по 18 мм каждый);
• Глубина установки: 70 мм - требует достаточного свободного пространства внутри шкафа;
• Корпус выполнен из самозагасающего пластика - не поддерживает горение, повышает пожаробезопасность.

Совместимость и монтаж

Модульный переключатель трехпозиционный МП-63 четырехполюсный 63А монтируется на стандартную DIN-рейку типа TS35. Подключение проводов возможно как сверху, так и снизу - гибкость удобна при компоновке щитов. Для подключения используйте кабели сечением до 25 мм2 (медные) - проверьте соответствие зажимов в документации производителя. Нельзя использовать для подключения алюминиевых проводов без переходных наконечников.

Обязательно соблюдайте минимальный зазор вокруг корпуса - не менее 10 мм с боков и спереди - для обеспечения теплоотвода и безопасности при работе. После монтажа проверьте механическую фиксацию и плавность переключения - ручка должна перемещаться без усилий и заеданий.

Безопасность и стандарты

• Соответствует DIN VDE 0113 - обеспечивает силовое разъединение, необходимое для проведения работ под напряжением;
• Корпус изготовлен из материала, не поддерживающего горение - снижает риск распространения пламени;
• IP20 - не предназначен для установки во влажных помещениях, на улице или в местах с высокой запылённостью;
• Не имеет функции автоматического отключения - не заменяет автоматический выключатель или предохранитель.

Преимущества

• Компактная форма - всего 4 модуля ширины, экономит место в щите;
• Нейтральное положение с полным разрывом всех полюсов - гарантирует безопасность при ремонтах;
• Один механизм управляет четырьмя полюсами - исключает рассогласование в переключении;
• Поддержка верхнего и нижнего подключения - упрощает прокладку кабелей в плотных щитах;
• Высокая долговечность механических частей - рассчитан на многократные операции переключения.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно применять совместно с автоматическим выключателем или предохранителем;
• IP20 - нельзя устанавливать вне закрытых щитов, в сырых, пыльных или агрессивных средах;
• Нет индикации положения - пользователь должен визуально определять текущее состояние;
• Не имеет встроенной защиты от перегрузки - только коммутирующее устройство;
• Напряжение ниже 400 В не является допустимым условием эксплуатации - минимальное напряжение указано как 400 В, использование в сетях 230 В не рекомендовано.

Примеры использования

• Переключение между городской сетью и дизель-генератором в многоэтажном доме;
• Выбор источника питания в системах бесперебойного электроснабжения с ручным контролем;
• Ручное переключение между двумя трансформаторными подстанциями в производственном цехе;
• Отключение всей системы для планового техобслуживания с гарантированным разрывом нейтрали.

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 63 А - перегрузка вызывает нагрев и выход из строя;
• При использовании в щитах с ограниченным пространством учтите глубину 70 мм - не забудьте про зазоры для открывания дверцы;
• Не используйте этот переключатель вместо автомата - он не защищает от перегрузок и КЗ;
• Проверяйте контактную группу после нескольких сотен циклов - при появлении задиров или затруднений в переключении замените устройство;
• При подключении нейтрали - следите за правильной маркировкой провода и надёжным зажимом, поскольку он тоже размыкается при отключении.
