Модульный таймер мультифункциональный (AI, DI, SW, BE, CE, DE); питание 24…240В АС/DC; выход - твердотельное реле 1NO 1A | 807102400000 Finder 80.71.0.240.0000

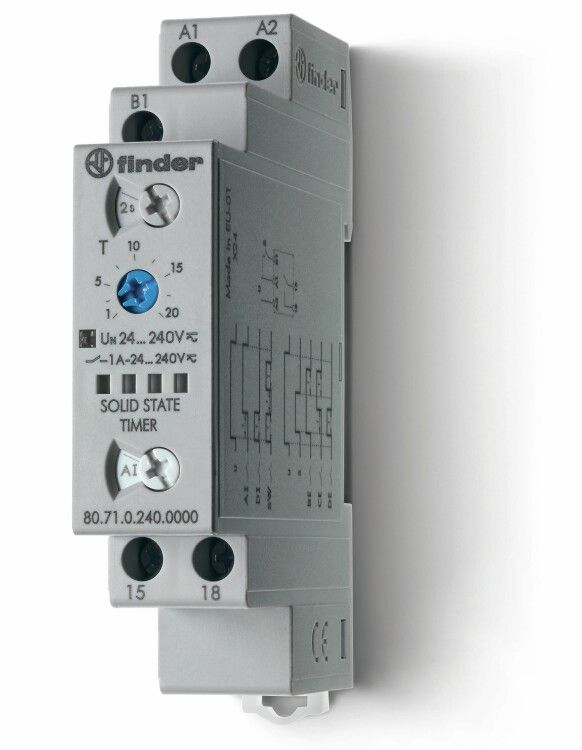

Таймер модульный мультифункциональный Finder 80.71.0.240.0000 — компактное устройство для автоматизации процессов на DIN-рейке с широким диапазоном напряжений питания и точной настройкой временных интервалов от 0,1 секунды до 24 часов. Подходит для управления оборудованием в промышленных и распределительных щитах.

Назначение и область применения

Таймер модульный мультифункциональный Finder 80.71.0.240.0000 предназначен для управления нагрузками с задержкой по времени. Он реализует шесть основных функций: задержка при включении, задержка при отключении, генерация импульсов, мигание с начальной паузой, мигание с начальным импульсом и комбинированные режимы. Устройство применяется в системах автоматизации: управление освещением, вентиляцией, насосами, конвейерами, станками, а также в технологических циклах, где требуется точная последовательность операций.

Технические характеристики

• Напряжение питания: 24–240 В AC/DC — работает от переменного и постоянного тока без переключения
• Выход: одно нормально разомкнутое (НО) твердотельное реле, 1 А
• Диапазон времени: 0,1 секунды – 24 часа (86 400 секунд)
• Способ монтажа: установка на DIN-рейку 35 мм
• Ширина: 17,5 мм — совместим с плотным расположением модулей в щите
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, не предназначено для уличного или влажного использования
• Материал корпуса: самозагасающий пластик
• Климатическое исполнение: УХЛ4 — рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от -25°C до +55°C
• Нормативный документ: EN 61812-1 — соответствует европейскому стандарту на модульные таймеры

Совместимость и монтаж

Таймер модульный мультифункциональный Finder 80.71.0.240.0000 монтируется на стандартную DIN-рейку 35 мм. Клеммы для подключения питания и нагрузки расположены сверху и легко доступны. Для подключения используйте провода сечением до 2,5 мм². Максимальный ток нагрузки — 1 А, поэтому устройство не подходит для прямого управления мощными двигателями или нагревателями. При необходимости — используйте внешнее силовое реле. Подключение входов и выходов выполняется согласно схеме на корпусе устройства.

Безопасность и стандарты

Изделие соответствует стандарту EN 61812-1, который определяет требования к модульным таймерам в электроустановках. Отсутствие механических контактов в выходном элементе снижает риск искрообразования, что делает таймер безопасным для использования во взрывоопасных зонах категории 2 (при условии соблюдения требований к установке). Защита IP20 исключает попадание воды и пыли внутрь, но не обеспечивает герметичность — не применять в сырых или открытых местах.

Преимущества

• Поддержка 6 рабочих режимов в одном устройстве — экономия места и упрощение проектирования
• Работа от 24–240 В AC/DC — универсальное питание, не требует выбора между переменным и постоянным током
• Твердотельное реле — долгий срок службы, отсутствие износа контактов, бесшумная работа
• Точная регулировка времени с шагом 0,1 секунды — идеально для микросистем и сложных циклов
• Компактная ширина 17,5 мм — позволяет разместить больше функциональных модулей в щите

Ограничения применения

• Не допускается использование вне закрытых щитов — IP20 не защищает от влаги, пыли и брызг
• Максимальный ток выхода — 1 А; для нагрузок выше 500 Вт (например, мощные нагреватели) необходима промежуточная коммутация через контактор
• Нет входов для внешних сигналов (DI/AI); все функции активируются только через настройку потенциометра и переключателей на лицевой панели
• Не подходит для частых циклов более 10 000 в час — твердотельное реле имеет ограниченную выносливость при высокой частоте переключений

Примеры использования

• Задержка включения вентилятора после запуска станка — функция “задержка при включении”
• Мигание сигнализационной лампы с чередованием 2 секунды свет / 3 секунды тьма — функция “мигание с начальной паузой”
• Автоматическое отключение освещения через 10 минут после покидания помещения — функция “задержка при отключении”
• Генерация импульсов для подачи порций материала на конвейере — функция “формирование импульсов”

Практические советы

• Перед первым включением проверьте соответствие напряжения сети диапазону 24–240 В — неверное питание повредит таймер
• При использовании в щитах с высокой плотностью модулей учтите, что ширина 17,5 мм позволяет размещать до 12 таких таймеров на метре рейки
• Настройка времени осуществляется вращением регулятора — перед изменением значений отключите питание
• Для длительных интервалов (>1 ч) рекомендуется использовать внешний источник времени или PLC — таймер не сохраняет настройки при отключении питания
• Проверяйте соединения на надёжность — плохой контакт на клемме может вызвать ложное срабатывание или отказ
