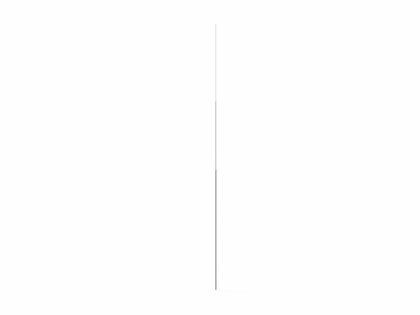

Мачта молниеприемная (дл.10м) DKC NL1100 ДКС

Молниеприемная мачта DKC (ДКС) артикул NL1100 - это вертикальный молниеприёмник высотой 10 метров, предназначенный для защиты объектов, расположенных выше уровня кровли, от прямых ударов молнии. Изготовлена из нержавеющей стали V4A, обеспечивает долговечную работу в агрессивных средах и совместима с системами заземления по стандартам ГОСТ Р 50571.5.53.

Назначение и область применения

Молниеприемная мачта NL1100 используется для создания точки притяжения молнии над оборудованием, антеннами, вентиляционными шахтами, дымоходами и другими выступающими элементами зданий. Применяется на промышленных объектах, энергообъектах, телекоммуникационных базах, складских комплексах и других сооружениях, где требуется повышенная защита от грозовых разрядов. Установка осуществляется на фундаментные основания с использованием треноги NL0900 и удлинителей NL0910.

Технические характеристики

• Высота: 10 000 мм (10 м)
• Диаметр трубы: 40 мм
• Материал корпуса: нержавеющая сталь V4A ( AISI 316L )
• Материал наконечника: алюминий
• Тип изделия: молниеприёмник (не молниепровод!)
• Присоединение: провод круглого сечения (без изоляции)
• Подключение: через круглый проводник, напрямую к заземляющему контуру
• Защитное покрытие: необработанная поверхность - без лака, краски или цинкования
• Цвет: серый (естественный цвет нержавеющей стали)
• Изоляция: да - мачта изолирована от опорной конструкции, чтобы предотвратить пробой
• Конструкция: сборная - состоит из нескольких секций труб и верхнего стержня

Совместимость и монтаж

Молниеприемная мачта NL1100 не устанавливается самостоятельно. Для правильного монтажа требуются следующие компоненты:

• Тренога NL0900 - несущая рама для крепления мачты
• Удлинители NL0910 - для регулировки высоты установки (обычно используются 3–6 шт.)
• Фундаментные основания NL0500 - бетонные блоки для закрепления треноги на крыше
• Комплект NG6010 - для соединения мачты с заземляющим проводом и кабельным зажимом

Монтаж выполняется на жестком, неподвижном основании. Недопустимо крепление к легким металлическим конструкциям без усиления. Все соединения должны быть выполнены сваркой или болтовыми зажимами с минимальным переходным сопротивлением.

Безопасность и стандарты

Молниеприемная мачта NL1100 соответствует требованиям ГОСТ Р 50571.5.53 и IEC 62305 по защите от молнии. Конструкция исключает возможность возгорания благодаря отсутствию горючих материалов. Алюминиевый наконечник рассчитан на многократные импульсы тока до 100 кА. Изоляция между мачтой и конструкцией предотвращает опасные потенциальные перепады.

Преимущества

• Высокая коррозионная стойкость - нержавеющая сталь V4A устойчива к солевому туману, химическим выбросам и атмосферному воздействию
• Сборная конструкция - позволяет легко транспортировать и собирать на месте
• Изолированный монтаж - снижает риск повреждений электрооборудования из-за скачков напряжения
• Стандартное присоединение - совместима с любыми проводами круглого сечения, используемыми в системах молниезащиты
• Долгий срок службы - при правильной установке служит более 30 лет без замены

Ограничения применения

• Не предназначен для установки на деревянных или пластиковых крышах - требует жесткого бетонного основания
• Не работает автономно - обязательно использование треноги, удлинителей и заземления
• Запрещено использовать с плоскими или изолированными проводами - необходим только круглый провод без изоляции
• Не рекомендуется применять в условиях постоянного механического воздействия (например, рядом с вибрирующим оборудованием)
• Алюминиевый наконечник не следует соединять напрямую с медными проводами без специальных переходных зажимов - возможна гальваническая коррозия

Примеры использования

• Защита спутниковой антенны на крыше офисного здания
• Обеспечение безопасности дымохода на заводе с химическими процессами
• Молниезащита вентилятора на промышленной площадке в прибрежной зоне
• Установка на телецентре или радиостанции с высоким выступающим оборудованием

Практические советы

• Перед монтажом проверьте соответствие диаметра мачты (40 мм) и внутреннего диаметра треноги NL0900 - они должны точно совпадать
• При использовании удлинителей NL0910 не допускайте больше 6 элементов - это снижает устойчивость конструкции
• Проверяйте контакт между мачтой и заземляющим проводом после каждого сильного грозового разряда
• Не окрашивайте и не покрывайте поверхность мачты - это нарушит её электропроводящие свойства
• При проектировании системы учитывайте радиус действия мачты - она должна находиться на расстоянии не менее 2 м от защищаемого объекта
• Для обслуживания используйте только инструменты из нержавеющей стали - предотвратите загрязнение поверхности железом
