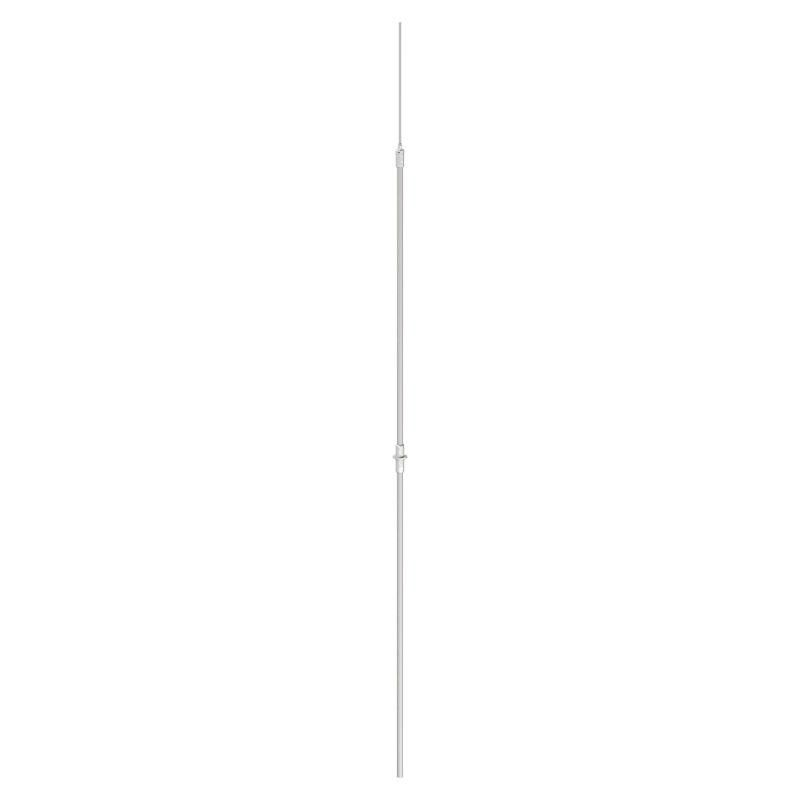

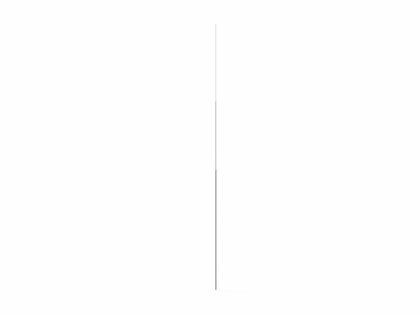

Мачта молниеприемная (дл.9м) DKC NL9000 ДКС

Молниеприемная мачта DKC (ДКС) артикул NL9000 — это вертикальный молниеприёмник высотой 9 метров, предназначенный для защиты объектов, расположенных выше уровня кровли, от прямых ударов молнии. Изготовлена из нержавеющей стали V2A, совместима с системой крепления DKC Jupiter.

Назначение и область применения

Молниеприемная мачта NL9000 используется для создания зоны защиты над оборудованием, антеннами, вентиляционными шахтами, дымоходами и другими выступающими элементами крыш. Применяется на промышленных объектах, складах, телекоммуникационных базах, энергообъектах и других зданиях, где требуется повышенная защита от грозовых разрядов. Устанавливается исключительно в составе комплексной системы молниезащиты, согласованной с требованиями ГОСТ Р 50571.5.53 и IEC 62305.

Технические характеристики

• Высота: 9000 мм (9 м)
• Диаметр трубы: 40 мм
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 )
• Материал наконечника: алюминий
• Тип соединения: провод круглого сечения (для подключения к токоотводу)
• Изоляция: да (изолированный контакт между мачтой и крепежом)
• Цвет: серый
• Защитное покрытие: необработанная поверхность — без антикоррозийного лака или порошкового покрытия
• Тип изделия: молниеприемник (не токоотвод!)
• Серия: Jupiter (DKC)

Совместимость и монтаж

Молниеприемная мачта NL9000 — сборная конструкция, состоящая из нескольких секций труб и алюминиевого наконечника. Для установки требуются следующие компоненты системы Jupiter:

• Тренога NL0900 — основание для фиксации мачты;
• Удлинители NL0910 — для регулировки высоты и компенсации перепадов кровли;
• Бетонные основания NL0500 — 6 штук, закладываются в крышу/плиту для жесткого крепления треноги;
• Комплект NG6010 — для подключения токоотвода к мачте через провод круглого сечения.

Монтаж выполняется только профессиональными организациями, имеющими допуск к работам по молниезащите. Недопустимо самостоятельное крепление без расчета зоны защиты и проверки нагрузок на кровлю.

Безопасность и стандарты

Молниеприемная мачта NL9000 соответствует требованиям ГОСТ Р 50571.5.53 и IEC 62305-3. Конструкция обеспечивает безопасную передачу тока молнии от наконечника к токоотводу за счет изолированного контакта и материала нержавеющей стали, устойчивого к коррозии. Алюминиевый наконечник имеет оптимальную форму для эффективного привлечения разряда. Все материалы не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Высокая коррозионная стойкость благодаря использованию нержавеющей стали V2A — срок службы более 30 лет даже в агрессивных средах;
• Изолированный контакт снижает риск возникновения потенциальных скачков и паразитных токов;
• Сборная конструкция позволяет легко транспортировать и адаптировать высоту под конкретные условия;
• Алюминиевый наконечник легче стали, что снижает нагрузку на треногу и основание;
• Совместимость с серией Jupiter — возможность унифицированного монтажа с другими элементами системы DKC.

Ограничения применения

• Не предназначен для установки на деревянных или мягких кровлях без усиленного бетонного основания NL0500;
• Не использовать в качестве самостоятельного устройства — обязательно подключение к токоотводу и контуру заземления;
• Не рекомендуется применять в районах с частыми циклическими температурными колебаниями ниже -40°C без предварительной проверки хрупкости алюминиевого наконечника;
• Необработанная поверхность требует периодического осмотра на наличие коррозии в местах механических повреждений;
• Запрещено использование с токоотводами другого типа (например, плоскими лентами) без переходных муфт.

Примеры использования

• Защита радиоантенн на крышах телецентров;
• Обеспечение безопасности вентиляционных шахт на промышленных заводах;
• Молниезащита дымоходов котельных и тепловых станций;
• Защита технологических вышек на нефтехимических объектах;
• Установка на складских комплексах с металлическими конструкциями, расположенными выше уровня кровли.

Практические советы

• Перед монтажом проверьте, чтобы посадочные места на треноге NL0900 точно соответствовали диаметру 40 мм мачты NL9000 — расхождение вызовет люфт и снижение устойчивости;
• При использовании удлинителей NL0910 соблюдайте последовательность сборки: нижняя секция — удлинитель — верхняя секция — наконечник;
• Комплект NG6010 необходимо затягивать моментом 8–10 Н·м — недостаточное усилие увеличит сопротивление контакта;
• Регулярно (раз в год) осматривайте место соединения алюминиевого наконечника с трубой — возможна электрохимическая коррозия при попадании влаги;
• Если мачта устанавливается рядом с другими металлоконструкциями, убедитесь, что они находятся вне зоны защиты — иначе возможен боковой пробой.
