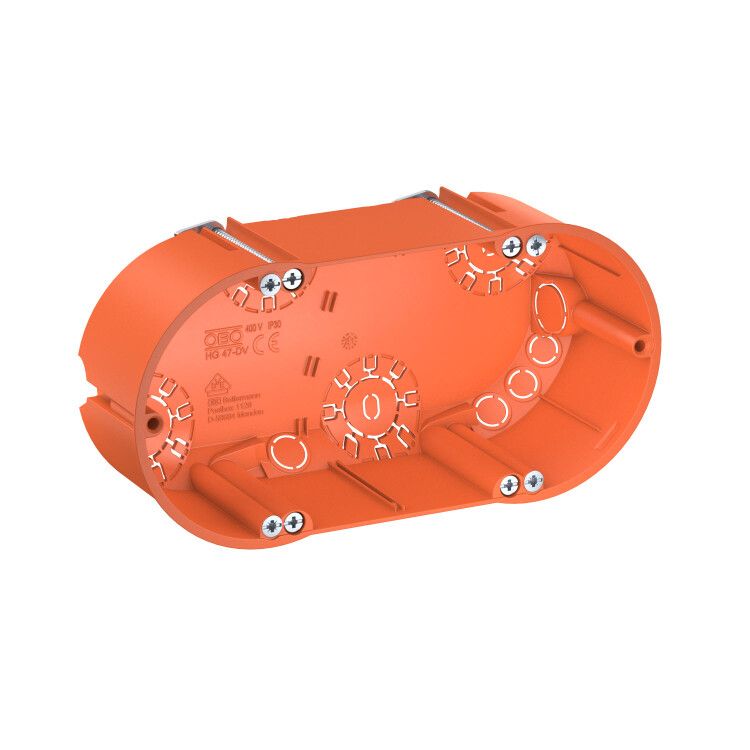

Монтажная коробка для полых стен двойная 139x68, H47, без галогена | 2003822 OBO Bettermann HG 47-DV

Монтажная коробка для полых стен двойная 139x68 H47 без галогена от OBO BETTERMANN (артикул 2003822 / hg 47-dv) предназначена для скрытой установки в полые перегородки и используется для распределения электропроводки между несколькими точками - например, выключателями, розетками или светильниками.

Назначение и область применения

Эта двойная монтажная коробка применяется там, где требуется размещение двух групп электроустановочных изделий в одной плоскости стены - например, пара розеток рядом с выключателем. Подходит для внутренней отделки из гипсокартона, пеноблоков, пустотелых кирпичей и других материалов с полой конструкцией. Устанавливается в стену на глубину не менее 47 мм. Применяется в жилых, офисных и промышленных зданиях при монтаже слаботочных и силовых цепей.

Технические характеристики

• Габариты: 139 × 68 × 47 мм (Ш×В×Г)
• Толщина стенки: 5–40 мм - допустимый диапазон для фиксации в полой стене
• Количество вводов: 4 комбинированных для труб Ø20 и Ø25 мм
• Вводы для проводов NYM:
  • 4 входа - до 3×1,5 мм2
  • 2 входа - 3×2,5 мм2 или 5×1,5 мм2
  • 2 входа - 5×2,5 мм2 или 7×1,5 мм2
• Резьбовые вкладыши: 2 шт. M3
• Комплектация: винты для крепления, клеммные колодки
• Материал: самозатухающий пластик без галогенов
• Цвет: белый

Совместимость и монтаж

Коробка оснащена специальными соединительными штуцерами типа ZH 11-V, позволяющими легко соединить её с соседними монтажными коробками - например, для создания цепочки из нескольких элементов вдоль стены. Для установки необходимо:

• Вырезать в стене проём размером 139×68 мм
• Убедиться, что глубина полости ≥47 мм
• Закрепить коробку с помощью винтов, вворачиваемых в резьбовые вкладыши M3
• Подвести кабели через соответствующие вводы - учитывайте максимальные сечения NYM
• Использовать герметизирующие кольца при необходимости защиты от пыли/влаги

Не требует предварительного бетонирования - фиксируется за счёт зажима между лицевой и задней поверхностью стены.

Безопасность и стандарты

Материал корпуса изготовлен без галогенов - при возгорании не выделяет токсичных паров, что соответствует требованиям безопасности для помещений с высокой плотностью людей. Произведён в соответствии с европейскими нормами для электромонтажной аппаратуры. Несмотря на отсутствие явного указания IP, коробка не предназначена для влажных сред - не используйте в банях, подвалах или на улице.

Преимущества

• Двойная конструкция позволяет экономить место в стене вместо установки двух одиночных коробок
• Гибкая система вводов - поддерживает различные типы кабелей NYM, снижает необходимость в доработках
• Стандартные резьбовые вкладыши M3 совместимы с большинством креплений для выключателей и розеток
• Соединяемость через штуцер ZH 11-V упрощает сборку многоуровневых систем
• Пластик без галогенов безопаснее при пожаре и экологичнее при утилизации

Ограничения применения

• Не предназначен для установки в сплошные бетонные или кирпичные стены - нужна полая конструкция
• Глубина полости должна быть минимум 47 мм; при меньшей глубине коробка не закрепится
• Не рассчитана на внешнюю нагрузку - нельзя использовать как опору для тяжёлых устройств
• Не имеет степени защиты IP - запрещено применение во влажных помещениях без дополнительной герметизации
• Не подходит для монтажа в стены с толщиной более 40 мм - винты не достигнут задней грани

Примеры использования

• Установка в гипсокартонной перегородке: два выключателя + одна розетка
• Объединение питания для группы светильников в офисном кабинете
• Распределительная точка для системы “умный дом” - несколько датчиков и контроллеров
• Монтаж в пустотелом кирпиче в многоквартирном доме для скрытой проводки

Практические советы

• Перед монтажом проверьте толщину стены - она должна быть в диапазоне 5–40 мм
• Выбирайте вводы под реальные сечения кабелей: не перегружайте один ввод несколькими проводами сверх нормы
• При использовании штуцера ZH 11-V для связи с другой коробкой - убедитесь, что они находятся на одном уровне
• Если стена слишком тонкая (<5 мм), используйте усилители-пластины или замените на другую модель
• При работе с NYM 5×2,5 мм2 - убедитесь, что ввод не деформируется при затяжке
• После монтажа проверьте, чтобы все винты были надёжно завёрнуты - это гарантирует устойчивость установленных устройств
