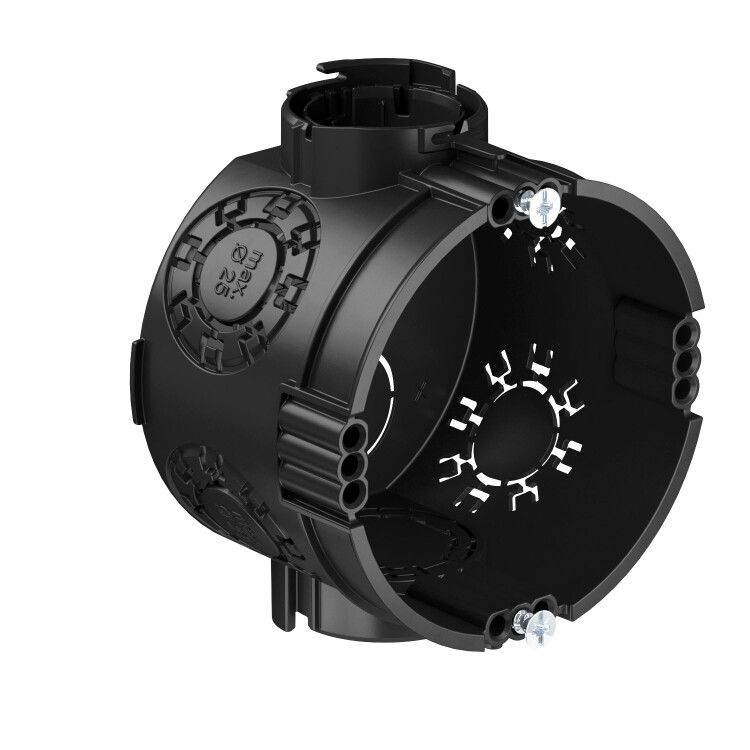

Коробка установочная 68 (60)х45 в бетон 7 вводов с винтами (25шт уп) - 2003701 OBO Bettermann UG 46-GS

Коробка монтажная для скрытой установки в сплошную стену, размер 68(60)х45 мм, диаметр 60 мм, высота 46 мм, 7 вводов, с винтами в комплекте, IP30, UG 46-GS - это надёжная распределительная коробка от OBO BETTERMANN, предназначенная для внутренней проводки в твёрдых стенах. Артикул UG 46-GS обеспечивает удобное подключение кабелей и приборов в условиях ограниченного пространства.

Назначение и область применения

Коробка UG 46-GS используется для скрытой установки в сплошные стены из кирпича, бетона или других плотных материалов. Она служит точкой подключения проводов, кабелей и электрооборудования - например, выключателей, розеток, датчиков или светильников. Подходит для жилых, офисных и промышленных объектов, где требуется чистая отделка поверхностей без внешних элементов.

Технические характеристики

• Форма: круглая, диаметр 60 мм, высота 46 мм
• Материал: полипропилен - устойчив к коррозии, химически инертен, не проводит ток
• Степень защиты: IP30 - защищает от твёрдых предметов больше 2,5 мм, но не от воды
• Количество вводов: 7 - 6 комбинированных для труб Ø20 и Ø25 мм, 1 ввод в дне для труб до Ø20 мм
• Крепление: два предварительно установленных винта для фиксации внутри стены
• Цвет: чёрный
• Количество устройств: 1 - предназначена для одного модульного устройства (например, одной розетки или выключателя)
• Покрытие поверхности: необработанное - требует штукатурки или другой финишной отделки

Совместимость и монтаж

UG 46-GS совместима с пластиковыми и металлическими гофротрубами диаметром до 25 мм. Для монтажа необходимо:

• Вырезать в стене отверстие диаметром 68–70 мм и глубиной не менее 46 мм
• Закрепить коробку винтами, которые уже установлены внутри - они фиксируют её в растворе при оштукатуривании
• Подвести кабели через один из семи вводов; комбинированные вводы позволяют использовать как гладкие, так и гофрированные трубы
• Установить внутрь корпуса монтажную рамку с устройством (выключатель/розетка) и закрыть крышкой

Обязательно проверьте, что глубина ниши соответствует высоте коробки - недостаточная глубина помешает правильному креплению.

Безопасность и стандарты

Коробка UG 46-GS соответствует требованиям безопасности для внутренней электропроводки. Степень защиты IP30 исключает доступ крупных твёрдых частиц, но не защищает от влаги - поэтому не применяйте её во влажных помещениях (ванна, баня, улица). Материал полипропилена не поддерживает горение и соответствует нормам UL и IEC для электротехнических изделий.

Преимущества

• Готовые винты снижают время монтажа - не нужно дополнительно крепить коробку
• Семь вводов обеспечивают гибкую маршрутизацию кабелей - можно подключить несколько линий без перегрузки
• Круглая форма легко встраивается в сплошные стены, минимизируя риск трещин при штукатурке
• Полипропилен не деформируется при температурных колебаниях и не теряет прочность со временем

Ограничения применения

• Не подходит для установки в легковозводимые перегородки (гипсокартон, пеноблоки) - требует сплошной основы
• IP30 не обеспечивает защиту от влаги - запрещено использование в сырых зонах
• Не рассчитана на установку нескольких устройств одновременно - только одно монтажное оборудование
• Не имеет крышки - после монтажа обязательно используйте декоративную лицевую панель

Примеры использования

• Подключение розетки в кирпичной стене квартиры
• Скрытое подсоединение выключателя освещения в бетонном коридоре
• Распределительная точка для датчиков движения в офисном помещении
• Точка входа кабелей для системы «умный дом» в монолитном доме

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно по диаметру - слишком маленькое усложнит установку, слишком большое - снизит удерживающую способность
• При использовании гофротруб с жестким сердечником - убедитесь, что их наружный диаметр не превышает 25 мм
• После заделки коробки раствором дайте ему полностью высохнуть перед установкой оборудования
• Если планируете замену проводки в будущем - оставьте запас кабеля внутри коробки (минимум 15–20 см)
• Артикул UG 46-GS от OBO BETTERMANN - выбирайте оригинальные комплектующие, чтобы гарантировать совместимость с другими элементами системы
