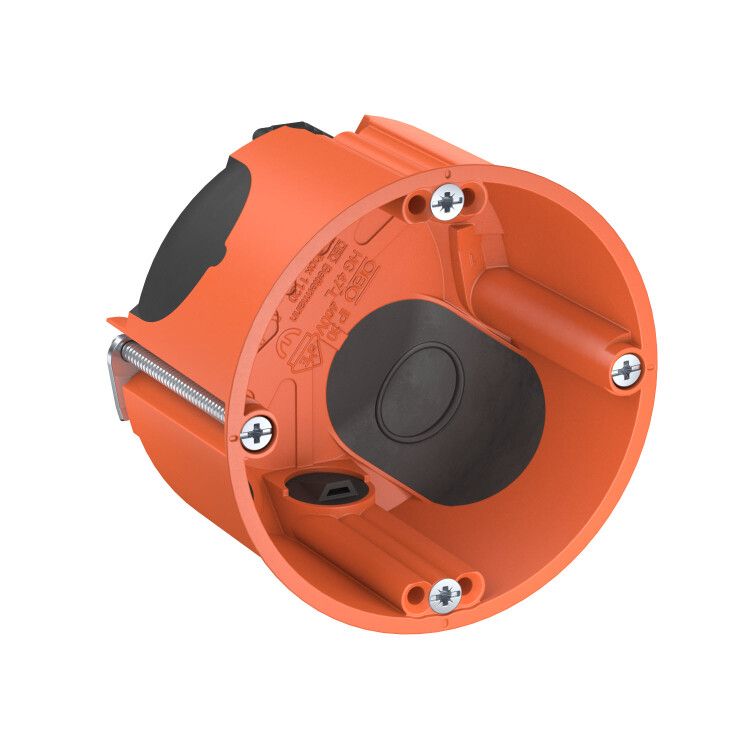

Монтажная коробка для полых стен D68 мм, H47 с воздухонепроницаемыми мембран вводами - 2003806 OBO Bettermann HG 47-L

Коробка монтажная для установки в полую стену с воздухонепроницаемыми мембранными вводами, D68 мм, H47 мм, HG 47-L от OBO BETTERMANN предназначена для безопасной фиксации одиночного электрооборудования внутри пустотелых перегородок, обеспечивая герметичность и надёжную прокладку кабелей. Артикул HG 47-L сочетает компактность, прочность материала и функциональность вводов, что делает её удобным решением для сложных систем коммуникаций.

Назначение и область применения

Коробка HG 47-L используется для монтажа выключателей, розеток, модулей автоматики и других устройств в полых стенах из гипсокартона, пеноблоков, панелей или аналогичных материалов. Её основная задача - сохранить воздушную герметичность между помещениями, предотвращая распространение дыма, запахов и звука через отверстия для проводов. Подходит для жилых домов, офисов, больниц и объектов с повышенными требованиями к звуко- и воздухонепроницаемости.

Технические характеристики

• Диаметр: 68 мм
• Высота: 47 мм
• Материал корпуса: полипропилен - устойчив к влаге, химическим воздействиям и не содержит галогенов
• Степень защиты IP30 - защита от твёрдых предметов более 2,5 мм, но не от воды
• Количество вводов: 6 - распределены по типам кабелей и труб
• Максимальное сечение провода: 2,5 мм2
• Форма: круглая, с плоской крышкой
• Цвет: оранжевый - высокая видимость при монтаже
• Крепление корпуса и крышки: винтовое, с комплектом винтов
• Глубина установки: минимум 47 мм
• Толщина стены: 5–40 мм

Совместимость и монтаж

Коробка HG 47-L совместима с другими элементами системы OBO BETTERMANN через специальный соединительный штуцер типа ZH 11-V. Это позволяет создавать герметичные цепочки между несколькими коробками, например, при групповой установке розеток или выключателей. Монтаж выполняется в подготовленное отверстие в стене. Крепление осуществляется за счёт винтов, которые затягиваются на внутренних резьбовых вкладышах M2x3. Установка требует точного соблюдения глубины и толщины стены - не менее 47 мм и не более 40 мм соответственно.

Распределение вводов:

• 2 × ввода для труб Ø 20 мм и Ø 25 мм - для металлических или пластиковых рукавов
• 2 × ввода для кабеля NYM 3×1,5 мм2
• 2 × ввода для кабеля NYM 3×2,5 мм2 или 5×1,5 мм2 - универсальные, подходят под два варианта

Мембранные вводы плотно обжимают кабель, исключая щели даже при изменении температуры. Для герметизации соединений между коробками обязательно используйте штуцеры ZH 11-V - они входят в комплект (10 шт.).

Безопасность и стандарты

Коробка соответствует требованиям к материалам без галогенов - при возгорании не выделяет токсичных паров. Степень защиты IP30 гарантирует защиту от доступа к токоведущим частям случайными предметами, но не является водонепроницаемой. Не применяйте в сырых помещениях или на улице. Соответствие нормам безопасности достигается за счёт изоляционных свойств полипропилена и отсутствия открытых контактов после сборки.

Преимущества

• Воздухонепроницаемые мембранные вводы обеспечивают герметичность без дополнительной заделки
• Компактная форма (D68×H47 мм) подходит для тонких перегородок
• Универсальные вводы позволяют использовать разные типы кабелей без замены коробки
• Полипропилен не корродирует, не деформируется при температурных колебаниях
• Встроенные резьбовые вкладыши M2x3 упрощают крепление устройств
• Комплексная система соединений ZH 11-V даёт возможность создания многоуровневых сетей

Ограничения применения

• Не предназначен для установки в бетонные или кирпичные стены - требуется пустотелая конструкция
• IP30 не допускает использование во влажных средах (ванная, кухня, подвал без сушки)
• Максимальное сечение провода - 2,5 мм2; нельзя применять с кабелями 4 мм2 и выше
• Требуется минимальная глубина стены 47 мм - не подходит для очень тонких перегородок
• Не рекомендовано для силового оборудования с высокой тепловой нагрузкой (например, мощные нагреватели)

Примеры использования

• Установка группы розеток в перегородке между комнатами в квартире
• Монтаж выключателей света в студии с гипсокартонными стенами
• Подключение терморегуляторов в медицинских учреждениях, где важна герметичность
• Сборка многоточечной системы управления освещением в офисном здании
• Интеграция в систему “умный дом” с использованием нескольких коробок, связанных штуцерами ZH 11-V

Практические советы

• Перед монтажом проверьте толщину стены - она должна быть в диапазоне 5–40 мм, иначе коробка не закрепится
• При использовании кабеля NYM 3×2,5 мм2 убедитесь, что он не перегнут внутри ввода - это снижает герметичность
• Затягивайте винты крышки равномерно, чтобы не повредить мембраны
• Для соединения нескольких коробок всегда используйте штуцеры ZH 11-V - без них система не будет воздухонепроницаемой
• При необходимости можно дополнительно проклеить стыки между коробкой и стеной силиконовым герметиком (не на основе растворителей)
• Артикул HG 47-L от OBO BETTERMANN - единственный вариант в этом классе с такими вводами и комплектацией; другие модели не имеют встроенного набора ZH 11-V
