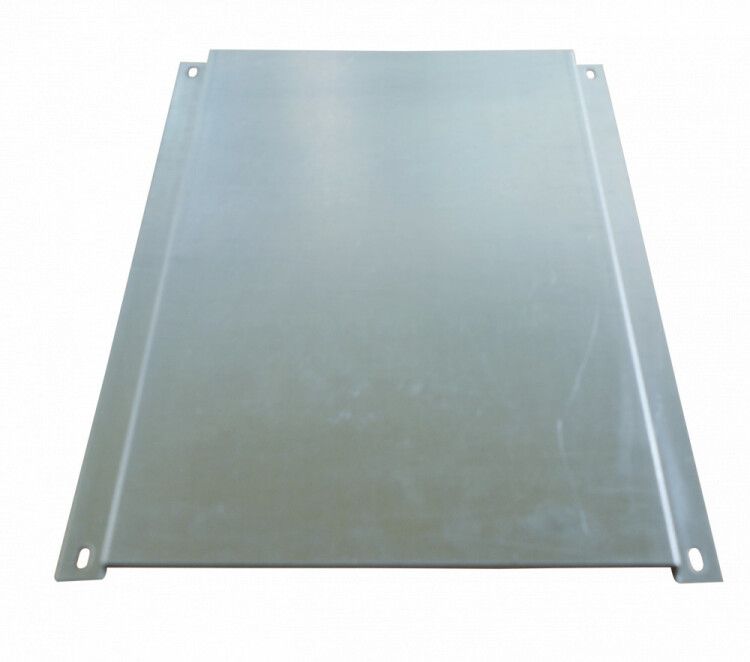

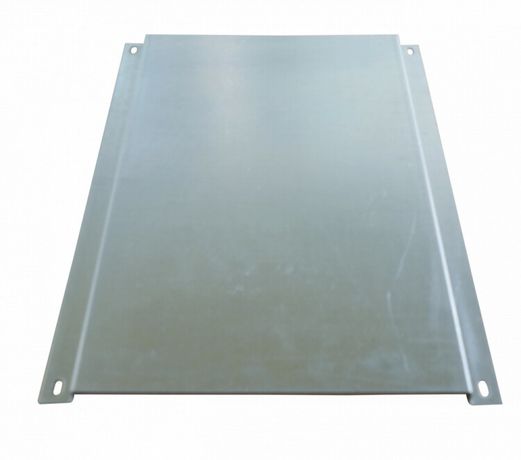

Монтажная панель 300x800 МПМ-01 - 31152DEK APC

Панель монтажная 300x800 МПМ-01, КВРУ ЦС от DEKraft - это стальная рама с порошковым покрытием, предназначенная для компактной установки аппаратуры управления и распределения электроэнергии в комбинированных щитах. Артикул 31152dek соответствует серии DEKraft и используется в системах автоматизации и распределения тока.

Назначение и область применения

Панель монтажная 300x800 МПМ-01, КВРУ ЦС служит основой для монтажа оборудования внутри КВРУ - комбинированных распределительных устройств. Подходит для установки автоматических выключателей, контакторов, реле, шин, клеммников и других элементов вторичной цепи. Применяется в промышленных объектах, на предприятиях пищевой, химической и машиностроительной отраслей, где требуется надёжная и модульная система сборки щитов.

Технические характеристики

• Размеры: 300 мм (ширина) × 800 мм (высота)
• Материал: сталь - обеспечивает жесткую и долговечную конструкцию
• Покрытие: порошковое, серое (RAL 7032) - устойчиво к механическим повреждениям и коррозии
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Панель монтажная 300x800 МПМ-01, КВРУ ЦС совместима с корпусами КВРУ DEKraft. Соединяется с другими панелями в формате «спина к спине» или «в линию» с помощью специальных профилей на каркасе. Для фиксации используются болты - обеспечивают прочное и разборное соединение. Установка возможна как на полу, так и на стене, в зависимости от проектного решения. Посадочные места рассчитаны под стандартные DIN-рейки и крепления для аппаратуры.

Преимущества

• Высокая механическая прочность за счёт стального каркаса
• Защита от коррозии благодаря порошковому напылению
• Готовые точки крепления для быстрого сбора щита
• Поддержка гибкой конфигурации - можно собирать многосекционные щиты любой длины
• Совместимость с продукцией всей серии DEKraft - позволяет использовать одни и те же комплектующие в разных проектах

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от осадков и прямого UV-излучения
• Не рекомендуется для сред с высокой влажностью (>95%) без дополнительной герметизации
• Не является самонесущей конструкцией - требует жёсткого крепления к полу/стене при использовании в многопанельных системах
• Размер 300×800 мм ограничен по глубине - не подходит для крупногабаритных устройств (например, частотных преобразователей большого размера)

Примеры использования

• Щит управления насосными станциями в водоканалах
• Распределительный щит на конвейерной линии завода
• Центральный пункт управления технологическим оборудованием в пищеблоке
• Локальный КВРУ в административном здании для распределения питания по этажам

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на панели МПМ-01 с вашими крепёжными элементами - допуск по отверстиям +-1 мм
• При сборке нескольких панелей используйте только болты, указанные в документации DEKraft - другие могут нарушить геометрию конструкции
• Для удобства обслуживания оставляйте минимум 40–50 мм свободного пространства перед лицевой стороной панели
• Артикул 31152dek - единственный вариант этого размера в серии DEKraft; аналоги от других производителей не гарантируют совместимость профилей
• Избегайте перегрузки панели - максимальная нагрузка на крепление не должна превышать массу 35 кг равномерно распределённого оборудования
