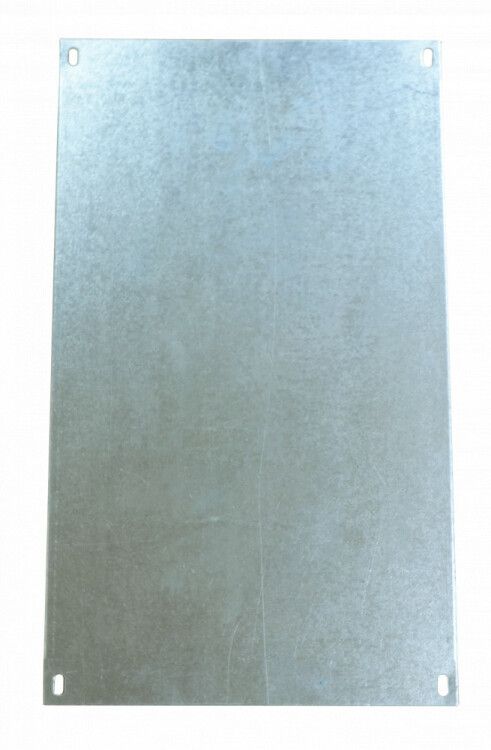

Монтажная панель 300x800 ПМ-01 - 31151DEK APC

Монтажная панель 300x800 ПМ-01 от DEKraft - это стальная основа для компактной и надёжной сборки распределительных устройств. Применяется в составе шкафов ВРУ и КВРУ, обеспечивает жёсткую фиксацию оборудования и упрощает монтаж внутри корпуса.

Назначение и область применения

Монтажная панель 300x800 ПМ-01 предназначена для установки внутреннего электрооборудования в шкафах ВРУ и КВРУ от DEKraft. Используется там, где требуется прочная, плоская поверхность для крепления автоматических выключателей, контакторов, реле, трансформаторов и других элементов управления. Подходит для промышленных объектов, энергообъектов, систем автоматизации и централизованного учёта электроэнергии.

Технические характеристики

• Размеры: 300 × 800 мм
• Материал: сталь
• Покрытие: порошковое, матовый серый (RAL 7032)
• Гарантийный срок: 36 месяцев
• Тип изделия: монтажная панель

Совместимость и монтаж

Панель 300x800 ПМ-01 совместима исключительно с корпусами ВРУ/КВРУ серии DEKraft. Устанавливается внутрь шкафа и крепится к каркасу с помощью болтовых соединений. Для сборки нескольких шкафов в ряд или «спина к спине» используются специальные профили на каркасе - панель не требует самостоятельного крепления к другим панелям, она является частью единой рамной конструкции.

Перед монтажом проверьте соответствие габаритов панели внутреннему пространству корпуса. Отклонения более +-2 мм могут затруднить установку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических шкафов, применяемых в промышленной среде. Порошковое покрытие защищает от коррозии и механических повреждений, что увеличивает долговечность в условиях повышенной влажности и запылённости. Напряжение и токовые нагрузки определяются установленным оборудованием - сама панель не является токоведущим элементом.

Преимущества

• Высокая жесткость стали обеспечивает устойчивость к деформациям при нагрузке на оборудование
• Порошковое покрытие не требует дополнительной защиты и легко моется
• Стандартные размеры позволяют использовать панель в готовых решениях DEKraft без доработок
• Цвет RAL 7032 сочетается с остальной конструкцией шкафа, сохраняет эстетичный вид

Ограничения применения

• Не применяется вне корпусов ВРУ/КВРУ DEKraft - не имеет собственной оболочки или степени защиты IP
• Не предназначена для наружной установки или воздействия открытой воды
• Не рекомендуется использовать в агрессивных химических средах - даже порошковое покрытие не защищает от кислот и растворителей
• Подходит только для вертикальной установки; горизонтальное расположение не предусмотрено конструкцией

Примеры использования

• Внутренняя панель в шкафу ВРУ-400 для крепления вводных автоматов и счетчиков
• Фиксация модульных контакторов в КВРУ на производстве
• Основание для распределительных шин и клеммных блоков в системах АСУ ТП
• Замена изношенной панели в существующем шкафе DEKraft при ремонте

Практические советы

• Перед монтажом проверьте наличие отверстий под крепление - они должны совпадать с профилями каркаса шкафа
• При сверлении дополнительных отверстий используйте свёрла по металлу и снимите фаски, чтобы не повредить покрытие
• Не перегружайте панель тяжёлым оборудованием без распределения веса - максимальная нагрузка зависит от толщины стали и способа крепления
• При замене старой панели на новую - 300x800 ПМ-01 от DEKraft - обязательно сравните положение крепёжных отверстий с оригиналом
• Артикул 31151dek - это единственная ссылка на этот конкретный тип панели в каталоге DEKraft; другие размеры имеют свои артикулы
