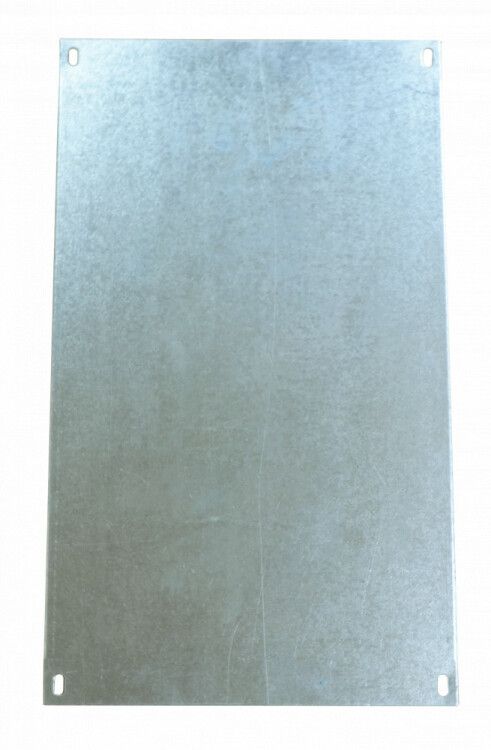

Монтажная панель 400x600 ПМ-01 - 31143DEK APC

Монтажная панель 400x600 ПМ-01 от DEKraft - это стальная основа для компактной и надёжной сборки распределительных устройств. Применяется в составе шкафов ВРУ и КВРУ, обеспечивает жёсткую фиксацию оборудования и упрощает монтаж внутри корпуса.

Назначение и область применения

Монтажная панель 400x600 ПМ-01 предназначена для установки внутреннего электрооборудования: автоматических выключателей, контакторов, реле, трансформаторов и других элементов в шкафах ВРУ и КВРУ. Подходит для промышленного и коммунального использования там, где требуется прочная, долговечная и стандартизированная платформа для сборки щита. Панель используется исключительно в составе корпусов DEKraft, совместимых с её габаритами и системой крепления.

Технические характеристики

• Размеры: 400×600 мм
• Материал: сталь
• Покрытие: порошковое, матовый серый (RAL 7032)
• Гарантия: 36 месяцев
• Тип изделия: монтажная панель

Порошковое покрытие защищает поверхность от коррозии, механических повреждений и химического воздействия. Серый цвет соответствует стандартному оформлению корпусов DEKraft.

Совместимость и монтаж

Панель 400x600 ПМ-01 совместима только с корпусами DEKraft, имеющими аналогичную геометрию и систему крепления. Устанавливается внутрь шкафа с использованием предварительно подготовленных отверстий и профилей каркаса. Для фиксации применяются болты - панель крепится в нескольких точках к боковым стенкам корпуса. Соединение колонн «спина к спине» или «в линию» возможно только при использовании оригинальных профильных элементов DEKraft, входящих в комплект корпуса.

Не используйте панель вне рамок корпусов DEKraft - она не имеет самостоятельного крепления и не рассчитана на внешнюю установку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных конструкций, применяемых в промышленном оборудовании. Гарантийный срок - 3 года - подтверждает соответствие нормам надёжности материалов и технологий производства DEKraft. Напряжение и токовые нагрузки определяются установленным в панели оборудованием, а не самой панелью.

Преимущества

• Высокая жесткость стальной конструкции снижает риск деформации при нагрузке
• Порошковое покрытие устойчиво к царапинам, влаге и перепадам температур
• Стандартные размеры обеспечивают взаимозаменяемость между моделями DEKraft
• Удобство сборки: все крепёжные точки заранее продуманы и согласованы с конструкцией корпуса

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не работает автономно - требует наличия корпуса DEKraft подходящего типа
• Не рекомендуется использовать в средах с высокой концентрацией агрессивных химикатов - даже порошковое покрытие не гарантирует полную химическую стойкость
• Запрещено сверлить дополнительные отверстия без согласования с производителем - это нарушает целостность конструкции и аннулирует гарантию

Примеры использования

• Щиты управления насосными станциями
• Распределительные устройства на производственных линиях
• Автоматизированные системы освещения и вентиляции
• Комплектация КВРУ в зданиях с повышенными требованиями к надёжности

Практические советы

• Перед монтажом проверьте, что панель 400x600 ПМ-01 точно соответствует модели корпуса DEKraft - габариты должны совпадать до миллиметра
• Используйте только болты, указанные в документации DEKraft - другие могут не войти в профили или вызвать перегрузку
• При планировании расположения оборудования учтите, что панель имеет ограниченную площадь - не перегружайте её слишком большим числом крупных аппаратов
• При замене старой панели - сохраняйте оригинальные крепёжные детали корпуса; они совместимы только с новой панелью того же типа
