Монтажная панель для цельного навесного шкафа из фибергласа, металл, 800 х 300 (ВхШ) мм | CN5083MP DKC ДКС

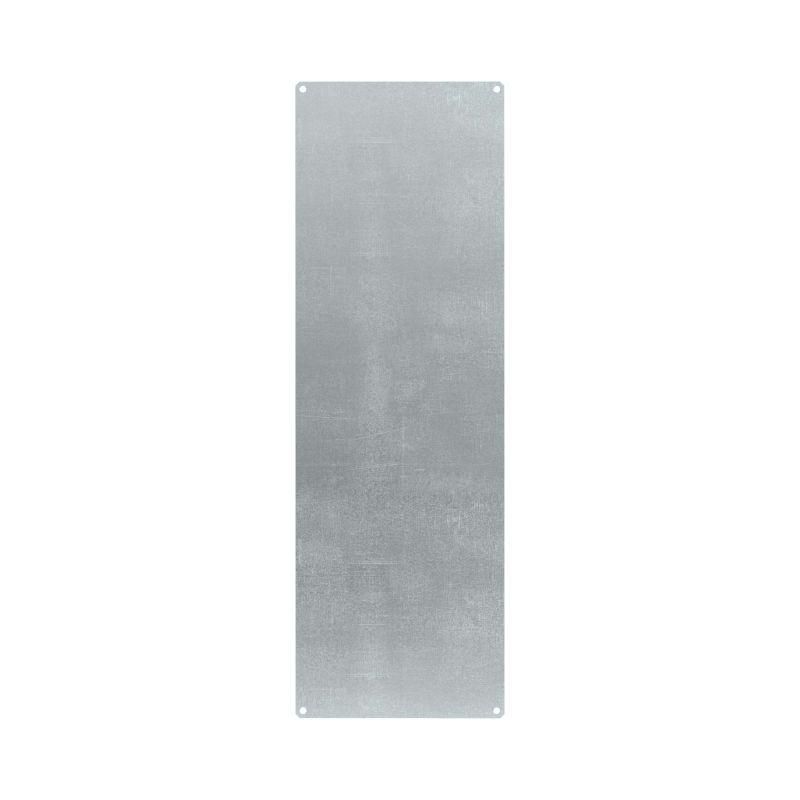

Монтажная панель DKC (Артикул cn5083mp) - это прочный элемент внутренней сборки навесных шкафов, обеспечивающий надёжную фиксацию аппаратуры. Несмотря на указание «фиберглас» в названии, панель изготовлена из оцинкованной стали и совместима со шкафами серии Conchiglia.

Назначение и область применения

Монтажная панель DKC (cn5083mp) используется для крепления электрооборудования внутри цельных навесных шкафов. Подходит для установки автоматических выключателей, контакторов, реле, модульных устройств и других компонентов, требующих жесткой фиксации. Применяется в системах управления промышленным оборудованием, на конвейерах, в распределительных щитах и автоматизированных пунктах.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии, долгий срок службы
• Толщина материала: 2 мм - обеспечивает достаточную жёсткость для нагрузок до 15 кг
• Фактические размеры: 248 × 756 мм - отличаются от заявленных в названии; важно проверить перед монтажом
• Перфорация: да - отверстия стандартизированы под крепление DIN-рейки и оборудование с крепёжными отверстиями
• Покрытие: оцинкованное - защищает от влаги и химически активных сред

Совместимость и монтаж

Панель DKC (cn5083mp) рассчитана на установку в шкафы серии Conchiglia. Перфорация соответствует типовым требованиям для крепления DIN-реек и кронштейнов. Для монтажа используются саморезы M4–M5. Убедитесь, что внутренние габариты шкафа позволяют свободно поместить панель шириной 248 мм - она не подходит для шкафов с меньшей глубиной. Крепится к боковым стенкам шкафа болтами или заклёпками через предварительно просверленные отверстия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60204-1 для электрических машин и оборудования. Оцинкованное покрытие снижает риск возникновения электрокоррозии. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм
• Устойчивость к окислению - оцинкованное покрытие продлевает жизнь панели в условиях повышенной влажности
• Готовая перфорация позволяет быстро монтировать оборудование без дополнительной обработки
• Совместимость с сериями шкафов Conchiglia - гарантирует точную посадку и отсутствие зазоров

Ограничения применения

• Не предназначен для установки вне шкафа - не имеет защиты IP и не рассчитан на внешнюю эксплуатацию
• Размеры 248×756 мм не соответствуют заявленным в названии (800×300 мм); использование в шкафах с другими габаритами возможно только с доработкой
• Не рекомендуется использовать в агрессивных химических средах - цинк может повредиться при длительном воздействии кислот или щелочей
• Не поддерживает вес более 15 кг без усиления конструкции шкафа

Примеры использования

• Шкаф управления насосной станцией - крепление частотных преобразователей и терморегуляторов
• Автоматический участок конвейера - установка реле времени и входных модулей ПЛК
• Щит освещения в производственном помещении - монтаж автоматов и УЗО

Практические советы

• Перед заказом сверьте фактические размеры панели (248×756 мм) с внутренними габаритами вашего шкафа - особенно по глубине
• Если планируете крепить тяжёлое оборудование, используйте дополнительные опоры или усиливающие уголки
• При работе с перфорацией следите, чтобы отверстия не попали на места сгиба - это снижает прочность
• Панель DKC (cn5083mp) совместима только с шкафами серии Conchiglia; для других моделей требуется адаптер или замена
• Не путайте с панелями из фибергласа - эта модель исключительно металлическая, несмотря на некорректное указание в названии
