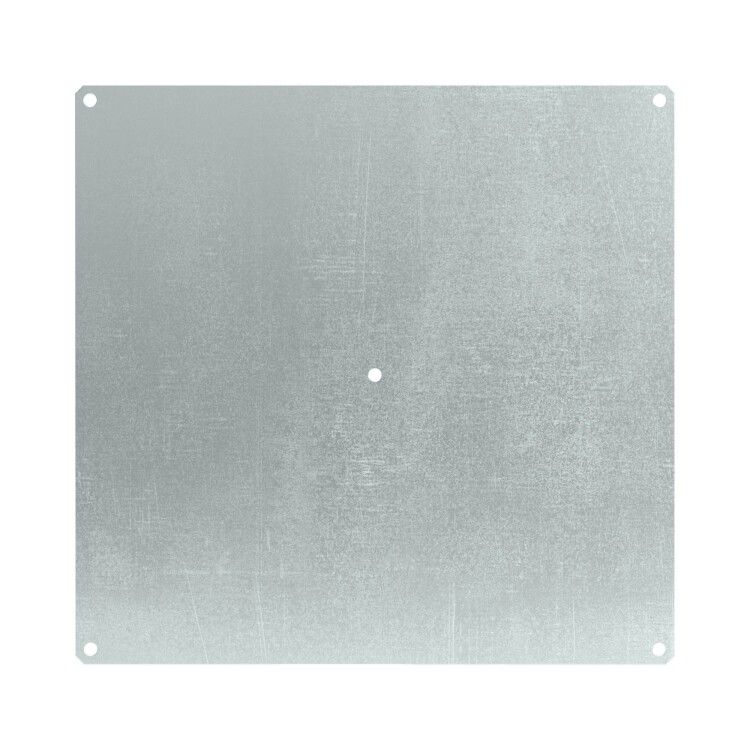

Монтажная панель для цельного навесного шкафа из фибергласа, металл, 400х400 (ВхШ) мм - CN5044MP ДКС

Монтажная панель для цельного навесного шкафа из фиберglasа, металл, 400х400 мм от DKC (ДКС), артикул cn5044mp, предназначена для жесткого крепления аппаратуры внутри корпусов. Она обеспечивает надежную основу для установки автоматических выключателей, контакторов и других компонентов в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Монтажная панель используется для внутренней сборки электрошкафов, особенно там, где требуется прочная и устойчивая поверхность для крепления устройств. Подходит для шкафов из фибргласа, где нельзя сверлить стенки. Применяется в системах управления, на производстве, в энергетике и на объектах ЖКХ.

Технические характеристики

• Форма: прямоугольная, перфорированная
• Материал: сталь с цинковым покрытием
• Толщина материала: 2 мм
• Размеры фактические: 348 × 360 мм
• Габариты по заявленным: 400 × 400 мм - учитываются кромки и рамка
• Покрытие: оцинкованное, антикоррозийное
• Перфорация: да - отверстия стандарта 5×10 мм для крепления DIN-рейки и кронштейнов

Совместимость и монтаж

Панель совместима со всеми типами стандартных DIN-реек и крепежных элементов, которые фиксируются через перфорацию. Устанавливается в шкафы с внутренними направляющими или с помощью уголков и болтов. Для монтажа в фибергласовые шкафы рекомендуется использовать металлические крепежные планки, чтобы распределить нагрузку. Не требует сварки - крепится саморезами или гайками с шайбой.

Безопасность и стандарты

Изготовлена из оцинкованной стали, соответствует требованиям к электробезопасности в закрытых распределительных устройствах. Цинковое покрытие защищает от коррозии в помещениях с нормальной влажностью. Не содержит токсичных материалов. Соответствует ГОСТ Р МЭК 61439-1 для комплектных устройств низковольтного распределения.

Преимущества

• Высокая жесткость благодаря толщине 2 мм - не деформируется под весом оборудования
• Оцинкованное покрытие предотвращает ржавчину даже при длительном использовании
• Перфорация позволяет легко менять расположение устройств без дополнительного сверления
• Подходит для замены поврежденных панелей в существующих шкафах

Ограничения применения

• Не предназначен для открытых площадок или помещений с постоянным воздействием воды - не имеет защиты IP
• Не следует использовать в средах с агрессивными химическими веществами (кислоты, щелочи)
• Фактический размер меньше заявленного - учитывайте это при проектировании места установки
• Не подходит для монтажа тяжелого оборудования без дополнительной опоры - масса до 15 кг на одну точку крепления

Примеры использования

• Установка в шкафах управления насосными станциями
• Крепление автоматики на конвейерах в пищевой промышленности
• Внутренняя сборка распределительных щитов в зданиях с высокой влажностью
• Замена старой панели в шкафу типа Conchiglia от DKC

Практические советы

• Перед монтажом проверьте соответствие отверстий на панели и на шкафе - допуск +-2 мм
• Для тяжелых устройств используйте два и более креплений на каждую единицу
• При работе с фибергласовым шкафом применяйте пластиковые или медные шайбы - они не царапают материал
• Панель cn5044mp от DKC совпадает по размерам с аналогами серии Conchiglia - можно использовать как запчасть
• Не забудьте предусмотреть зазор 10–15 мм вокруг панели для вентиляции
