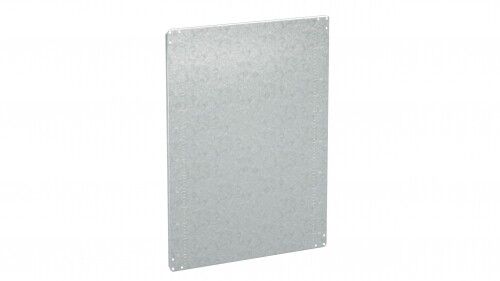

Монтажная плата для шкафа ST 1000х800 | R5ST108MP DKC ДКС

Плата монтажная для шкафов ST ВхШ 1000х800 мм от DKC (ДКС), артикул r5st108mp, предназначена для фиксации электрооборудования внутри шкафов серии ST. Изготовлена из оцинкованной стали, обеспечивает надёжную основу для монтажа автоматики, контакторов и других компонентов.

Назначение и область применения

Плата монтажная для шкафов ST ВхШ 1000х800 мм используется для крепления аппаратуры внутри силовых и управляющих шкафов. Подходит для шкафов серий ST, STX, STE, STEX, STH с внутренними габаритами 1000×800 мм. Применяется в системах автоматизации, на промышленном оборудовании, в распределительных пунктах и щитовых помещениях.

Технические характеристики

• Тип изделия: Монтажная плата
• Материал: Сталь
• Толщина материала: 1,8 мм
• Покрытие: Оцинкованное - защищает от коррозии
• Габариты платы: 950 × 750 мм (В×Ш)
• Рекомендуемые габариты шкафа: 1000 × 800 мм (В×Ш)
• Форма: Плоская, с предварительно выполненными вырезами

Совместимость и монтаж

Плата монтажная для шкафов ST ВхШ 1000х800 мм устанавливается в корпуса серий ST/STX/STE/STEX/STH. Для фиксации используются стандартные крепёжные элементы шкафа - самонарезающие винты или заклёпки. Предусмотрены специальные вырезы по периметру, которые позволяют легко вставить плату в корпус без дополнительного сверления. Разметка выполнена двунаправленно - можно ориентироваться как по вертикали, так и по горизонтали при расположении оборудования.

Вырез для заземления расположен в удобной зоне - позволяет подключить заземляющий проводник после установки платы в шкаф, не требуя демонтажа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Оцинкованное покрытие снижает риск возникновения электрокоррозии при повышенной влажности. Соответствие нормам безопасности достигается за счёт жесткой конструкции и отсутствия острых кромок.

Преимущества

• Увеличенная площадь монтажа - 950×750 мм даёт возможность разместить большое количество устройств
• Заранее подготовленные вырезы ускоряют установку - не требуется ручная доработка
• Оцинкованная сталь повышает долговечность в условиях высокой влажности и температурных колебаний
• Двунаправленная разметка упрощает планирование размещения оборудования
• Специальный вырез для заземления исключает необходимость снятия платы при её подключении

Ограничения применения

• Не подходит для шкафов с другими габаритами - точный размер 1000×800 мм обязателен
• Не предназначен для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в средах с агрессивными химическими веществами - оцинковка не выдерживает длительного воздействия кислот и щелочей
• Толщина 1,8 мм достаточна для большинства нагрузок, но не рассчитана на тяжёлое оборудование весом более 40–50 кг без дополнительной опоры

Примеры использования

• Монтаж автоматических выключателей, контакторов и реле в шкафу управления насосной станцией
• Размещение PLC-контроллеров и модулей ввода-вывода в промышленном контроллере
• Установка терморегуляторов и преобразователей частоты в шкафах конвейерных линий
• Фиксация устройств защиты и коммуникационных интерфейсов в распределительных щитах

Практические советы

• Перед монтажом проверьте внутренние размеры шкафа - они должны точно совпадать с 1000×800 мм
• При использовании тяжёлых устройств (например, частотных преобразователей) дополнительно закрепите их к раме шкафа, а не только к плате
• При необходимости увеличить плотность монтажа используйте кронштейны и DIN-рейки, крепящиеся к плате через отверстия
• Проверьте целостность цинкового слоя перед установкой - при наличии глубоких царапин обработайте участки антикоррозийным составом
• Артикул r5st108mp - единственный вариант платы для шкафов этой серии; другие модели не подходят по форме и размерам
