Монтажная панель 1800x1000 ПМ-01 - 31294DEK APC

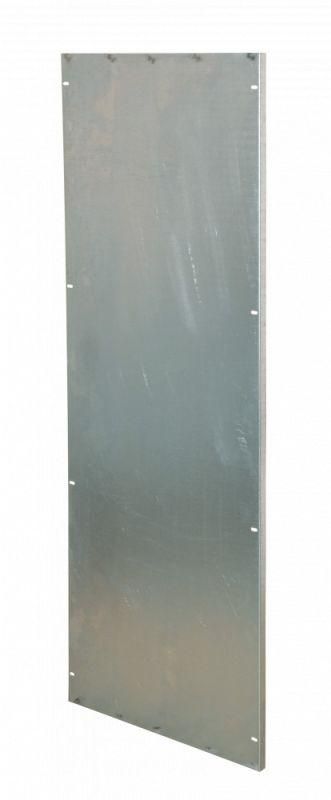

Панель монтажная 1800x1000 ПМ-01 от DEKraft - это прочная стальная основа для компактного размещения электрооборудования в распределительных щитах. Подходит для установки автоматических выключателей, контакторов, реле и других устройств в условиях повышенной запыленности или влажности.

Назначение и область применения

Панель монтажная 1800x1000 ПМ-01 предназначена для фиксации внутреннего оборудования в распределительных щитах типа ЩРН. Её используют там, где требуется надёжная и жесткая база для сборки электротехнических узлов - например, в промышленных цехах, насосных станциях, системах вентиляции и автоматизации зданий. Материал из стали обеспечивает механическую устойчивость даже при тяжёлом оборудовании.

Технические характеристики

• Габариты: 1800 × 1000 мм
• Материал: сталь
• Степень защиты корпуса (при использовании в составе ЩРН): IP55
• Форма: плоская, прямоугольная
• Подходит для крепления на стену или внутри шкафа

Совместимость и монтаж

Панель монтажная 1800x1000 ПМ-01 совместима со всеми стандартными DIN-рейками и крепёжными элементами, используемыми в распределительных устройствах. Для монтажа необходимо предварительно просверлить отверстия под крепёж - панель не имеет готовых крепёжных отверстий. Установка возможна как вертикально, так и горизонтально в зависимости от габаритов шкафа. Рекомендуется использовать болты M6–M8 с гроверами для исключения самопроизвольного ослабления.

Безопасность и стандарты

Панель соответствует требованиям к конструкции распределительных щитов по ГОСТ Р 51321.1 и используется в составе сертифицированных щитов ЩРН Базальт. Степень защиты IP55 достигается за счёт герметичности самого шкафа, в который устанавливается панель - сама панель не является герметичным элементом.

Преимущества

• Высокая жёсткость стальной конструкции снижает риск деформации при нагрузках
• Универсальный формат позволяет размещать оборудование любого типа - от малогабаритных реле до крупногабаритных преобразователей частоты
• Имеет ровную поверхность без острых кромок, безопасна при работе
• Легко окрашивается или покрывается антикоррозийным слоем при необходимости

Ограничения применения

• Не предназначена для самостоятельного использования вне шкафа - требует внешней защиты (щита) для соблюдения IP55
• Не имеет встроенных крепёжных отверстий - потребуется дополнительный сверление
• Не рекомендуется для установки во взрывоопасных средах - не имеет соответствующего взрывозащищённого исполнения
• Не подходит для наружного монтажа без дополнительного кожуха

Примеры использования

• Основа для сборки щита управления конвейерной линией
• Каркас для распределительного щита в пищевом производстве
• Монтажная платформа для системы АВР в ЖКХ
• База для автоматического щита освещения в тоннелях

Практические советы

• Перед монтажом проверьте, чтобы размеры панели 1800×1000 мм подходили по глубине и высоте вашего шкафа - допуск по свободному месту должен быть минимум 10 мм с каждой стороны
• При большом количестве тяжёлого оборудования (например, ЧРП) дополнительно укрепите панель к боковым стенкам шкафа
• Для удобства проводки оставляйте зазор между панелью и задней стенкой шкафа - не менее 30 мм
• Панель монтажная 1800x1000 ПМ-01 от SE (Dekraft) совместима с другими изделиями серии DEKraft - можно комбинировать её с аналогичными элементами для масштабирования проекта
