Монтажная пластина для ЭМК 195х150 | PR16.0930 ПРОМРУКАВ Строитель

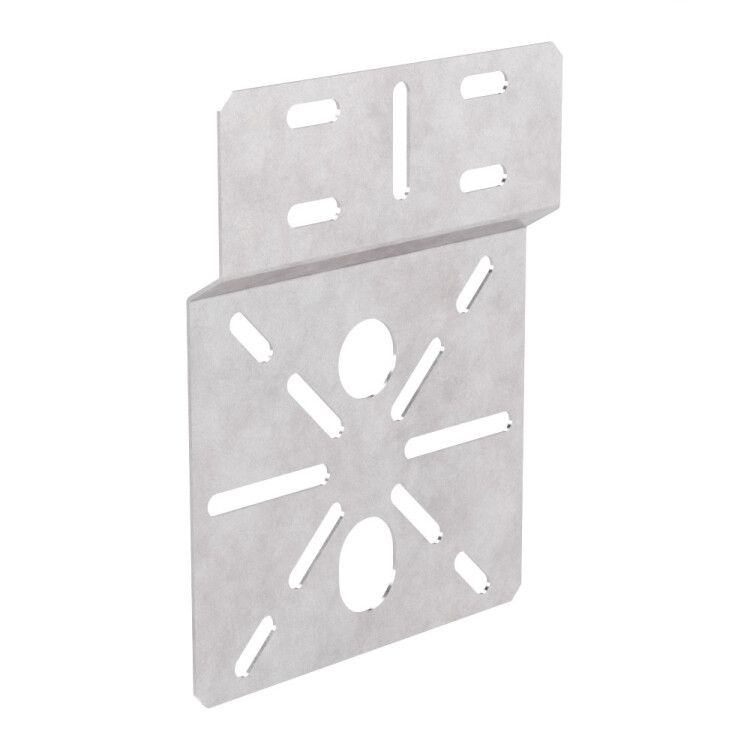

Монтажная пластина для ЭМК 195х150 от ПРОМРУКАВ (арт. pr16.0930) - это стальная основа для фиксации электрооборудования на открытых участках кабельных систем. Её габариты и тип крепления позволяют устанавливать устройства прямо рядом с лотком, обеспечивая компактную и надёжную сборку.

Назначение и область применения

Монтажная пластина для ЭМК 195х150 предназначена для крепления аппаратов управления, реле, контакторов, трансформаторов и других элементов внутри открытых кабельных систем. Подходит для установки на стены, полы или потолки там, где требуется жесткая база без корпуса. Применяется в цехах, на производстве, в распределительных щитах с открытым доступом.

Технические характеристики

• Габариты: 195×150 мм, толщина 0 мм - плоская форма без выступов, оптимальна для плотного монтажа;
• Материал: оцинкованная сталь, обработанная по методу Сендзимира - повышает коррозионную стойкость без потери прочности;
• Степень защиты IP00 - нет защиты от пыли и воды; используется только в защищённых помещениях;
• Диапазон рабочих температур: от –80 C до +150 C - подходит для экстремальных условий, включая холодильные камеры и печи;
• Цвет: светло-серый - соответствует стандартному цвету металлических элементов в промышленных системах;
• Тип крепления: винтовое - совместима с болтами M4–M6;
• Нормативный документ: ТУ 25.11.23-001-52715257-2019 - сертифицирована по внутреннему техническому регламенту производителя.

Совместимость и монтаж

Пластина рассчитана на вертикальную установку - её форма и расположение отверстий обеспечивают удобное крепление оборудования вдоль оси лотка. Открытый способ монтажа требует предварительного сверления отверстий в основе. Для крепления используйте винты с шайбами, чтобы избежать деформации стали. Убедитесь, что посадочные отверстия на оборудовании совпадают с шагом крепёжных отверстий на пластине - рекомендуемый шаг 50–70 мм.

Безопасность и стандарты

Изделие не имеет степени защиты выше IP00 - не допускается использование во влажных, пыльных или взрывоопасных зонах. Соответствует требованиям ТУ 25.11.23-001-52715257-2019, но не заменяет нормы ГОСТ для закрытых щитов. Обязательно соблюдайте правила электробезопасности при работе с токоведущими частями рядом с пластиной.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает нагрузки от тяжёлого оборудования;
• Широкий температурный диапазон - работает даже в условиях глубокого холода или нагрева;
• Легко интегрируется в существующие кабельные лотки - не требует доработки конструкции;
• Не требует специального инструмента для монтажа - достаточно обычных отвёрток и сверл.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, паром, брызгами воды - отсутствие герметизации делает её уязвимой;
• Не подходит для установки в местах с постоянным воздействием пыли, волокон, металлической стружки - риск замыканий;
• Не является заменой корпусу - все подключаемые устройства должны иметь свою степень защиты IP;
• Толщина 0 мм означает отсутствие ребер жёсткости - не стоит использовать для очень крупных или вибрирующих устройств без дополнительной фиксации.

Примеры использования

• Фиксация пускателей и термореле возле кабельного лотка на конвейере;
• Установка контроллеров и модулей ввода/вывода в цеховой распределительной точке;
• Крепление преобразователей частоты на стене рядом с трассой силовых кабелей;
• Подвеска малогабаритных трансформаторов в холодильном цехе при температуре ниже –50 C.

Практические советы

• Перед монтажом проверьте, что отверстия на вашем оборудовании точно совпадают с размерами пластины - 195×150 мм - иначе придётся сверлить дополнительно;
• Используйте антивибрационные прокладки между пластиной и оборудованием, особенно при работе в условиях вибраций;
• При установке в сыром помещении - нанесите антикоррозийный спрей на края пластины, хотя она уже оцинкована;
• Не перегружайте пластину - максимальная масса установленного оборудования не должна превышать 15 кг без усиления конструкции;
• При необходимости удлинения линии - несколько пластин можно соединить в ряд с помощью профилей или уголков.
