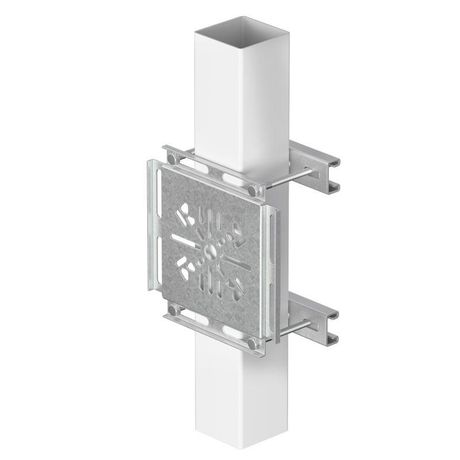

Монтажная пластина 226х226х15 мм, горячеоцинкованная | BMF1810HDZ DKC ДКС

Монтажная пластина B5 Combitech BMF1810HDZ - это стальная опора с горячим цинкованием, предназначенная для надёжного крепления оборудования на квадратные столбы. Подходит для установки систем охраны периметра, светильников и других устройств в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Монтажная пластина BMF1810HDZ используется для фиксации оборудования на квадратных металлических столбах с размером стороны от 35 до 80 мм. Часто применяется в системах безопасности: камеры видеонаблюдения, датчики периметра, прожекторы, антенны. Также подходит для осветительных и коммуникационных устройств на открытых площадках - парковках, территориях предприятий, дорогах, спортивных объектах.

Технические характеристики

• Размеры: 226 × 226 × 15 мм - обеспечивает достаточную площадь для распределения нагрузки и удобного расположения крепёжных элементов;
• Толщина материала: 2 мм - гарантирует жёсткость и устойчивость к деформациям;
• Материал: сталь - высокая механическая прочность и долговечность;
• Покрытие: горячее цинкование - защищает от коррозии даже при постоянном контакте с влагой, солью, химическими веществами;
• Исполнение: универсальное - может монтироваться как в горизонтальной, так и в вертикальной плоскости;
• Тип крепления: винтовое - позволяет использовать болты и гайки стандартных размеров.

Совместимость и монтаж

Пластина BMF1810HDZ совместима со всеми комплектующими из серии B5 Combitech. Для установки требуется квадратный столб с размером стороны 35–80 мм. Крепление осуществляется через четыре предварительно просверленных отверстия - они рассчитаны под болты M8. Установка выполняется в два этапа: сначала пластина фиксируется к столбу с помощью двух кронштейнов BPM2103HDZ, затем оборудование крепится к пластине с помощью четырёх болтов CM0808120HDZ, CM240800HDZ или CM140800HDZ. Все комплектующие указаны в комплектации.

Безопасность и стандарты

Покрытие соответствует требованиям к антикоррозийной защите для внешних условий. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461. Материал не содержит токсичных компонентов, безопасен для окружающей среды и людей.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с обычной окрашенной сталью;
• Универсальные размеры позволяют применять пластину на большинстве типовых квадратных столбов;
• Жесткая конструкция исключает люфт и вибрацию при работе оборудования;
• Поддерживается полная совместимость с другими элементами серии B5 Combitech - можно собирать модульные системы без адаптеров.

Ограничения применения

• Не подходит для круглых или прямоугольных столбов - требует именно квадратного профиля 35–80 мм;
• Не рекомендуется для установки на деревянные или бетонные основания - только на металлические столбы;
• Максимальная масса оборудования не указана производителем; при установке тяжёлых устройств (>15 кг) необходимо проверить прочность столба и качество сварных соединений;
• Не является самонесущей конструкцией - всегда требует жёстко закреплённого опорного столба.

Примеры использования

• Крепление IP-камер наблюдения на столбах ограды участка;
• Фиксация LED-фонарей на дорожных столбах в зонах с высокой влажностью;
• Установка датчиков движения и тревожных кнопок на промышленных территориях;
• Монтаж антенн связи на заборах и вышек вдоль автострад.

Практические советы

• Перед монтажом проверьте точные размеры столба - даже небольшое отклонение от 35–80 мм может помешать плотному прилеганию;
• Используйте только болты и гайки из нержавеющей стали - это продлит срок службы всей сборки;
• При установке в местах с частыми температурными колебаниями (например, зимой) убедитесь, что все крепления затянуты с учётом возможного теплового расширения;
• Пластину BMF1810HDZ можно использовать как базовый элемент для последующих модификаций - например, добавить удлинители или поворотные механизмы из той же серии B5 Combitech;
• Храните изделие в сухом месте до монтажа - хотя покрытие устойчиво, длительный контакт с почвой или грязью может повредить кромки.
